"БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ"
Кафедра: «Сельскохозяйственные машины»
Дипломный проект на тему: «Техническое обеспечение заготовки кормов из трав в CПК «Правда-Агро» Дзержинского района с модернизацией пресс-подборщика ПРФ-145»
Минск 2012

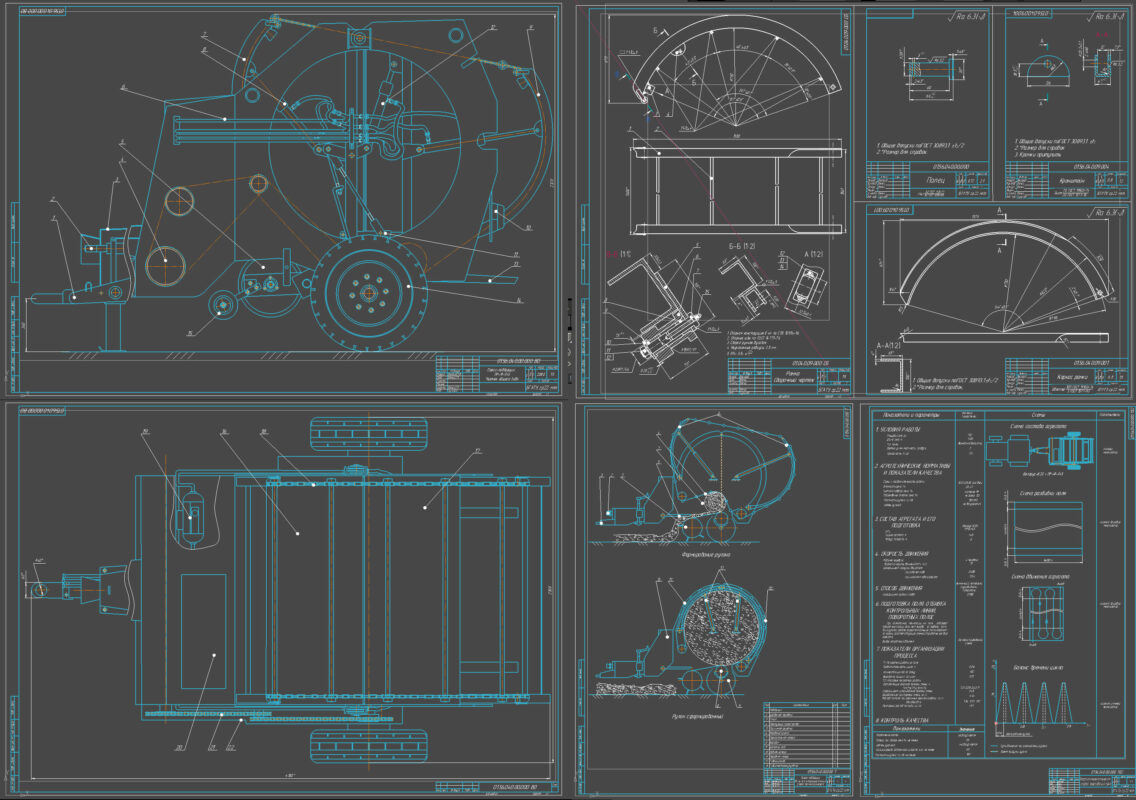

Дипломный проект содержит 9 листов графической части формата А1 и 96 листов пояснительной записки формата А4 машинописного текста. Расчетно-пояснительная записка включает 13 рисунков, 21 таблицу, 3 приложения.
Ключевые слова: машинно-тракторный парк, растениеводство, животноводство, корма, сено, производительность, затраты, пресс-подборщик, экономический эффект, эксплуатация, модернизация, издержки, показатели.
В дипломном проекте представлен анализ хозяйственной деятельности СПК «Правда-Агро» ОАО «Агрокомбинат «Дзержинский» Дзержинского района, состава и использования машинно-тракторного парка и его ремонтно-обслуживающей базы.
Дан анализ биологических особенностей и народнохозяйственного значения производства прессованного сена, применяемой в хозяйстве технологии. Выполнены расчеты по операционно-технологической карте на прессование сена.
В конструкторской части проекта предложена модернизация пресс-подборщика, приведено обоснование необходимости модернизации, выполнены расчеты на прочность отдельных узлов и деталей.
Технико-экономические расчеты подтвердили целесообразность и обоснованность принятых в проекте решений.
В соответствии с заданием выполнен раздел по безопасности жизнедеятельности.
Исходя из анализа рассмотренных выше конструкций пресс-подборщиков, у всех существуют определенные недостатки. Основным недостатком большинства пресс-подборщиков является, недостаточное уплотнение внутренней части рулона, в результате нарушаются условия хранения рулонов.
Для устранения такого недостатка в пресс-подборщике ПРФ-145 предлагается изменить первоначальный способ прессования. Суть которого заключается в установке на переднюю и заднюю прессовальные камеры, специально изготовлены металлических рамок, которые крепятся снаружи прессовальных камеры, в нижних их частях, посредством валов и за счет дополнительно установленных гидроцилиндров раскрываются, тем самым натягивая прессующий транспортер. В результате раскрытия установленных рамок и натяжения транспортера, прессовальная камера получается изменяющейся в объеме во время прессования рулона, а при помощи установленного гидроаккумулятора появляется возможность регулирования степени прессования рулонов.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 8
1 ПРОИЗВОДСТВЕННО-ЭКОНОМИЧЕСКАЯ ХАРАКТЕРИСТИКА СПК «ПРАВДА-АГРО»
1.1 Общие сведения о хозяйстве 10
1.2 Природно-климатические условия 10
1.3 Состояние отрасли растениеводства и животноводства 11
1.4 Состав и использование машинно-тракторного парка хозяйства
1.5 Краткие сведения об агротехнике возделывания прессованного се-на 21
2 ОБОСНОВАНИЕ ТЕМЫ ДИПЛОМНОГО ПРОЕКТА 31
2.1 Агротехнические требования к процессу прессования 31
2.2 Анализ существующих конструкций рулонных пресс-подборщиков
2.3 Обоснование и описание выбранной конструктивной схемы пресс-подборщика ПРФ-145
2.4 Описание конструкции модернизированного пресс-подборщика ПРФ-145
3 РАСЧЕТ ТЕХНОЛОГИЧЕСКИХ, КОНСТРУКТИВНЫХ И ЭКСПЛУАТАЦИОННЫХ ПАРАМЕТРОВ МЛДЕРНИЗИРОВАННОГО ПРЕСС-ПОДБОРЩИКА ПРФ-145
3.1 Технологический расчет
3.2 Конструктивный расчет
3.3 Прочностной расчет
3.4 Энергетический расчет
3.5 Операционно-технологическая карта на прессование сена, выполняемая модернизированным пресс-подборщиком ПРФ-145
4 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
4.1 Анализ состояния охраны труда в СПК «Правда-Агро» и мероприятия по его улучшению
4.2 Общая характеристика условий труда и произваодства при работе на пресс-подборщиках
4.3 Мероприятия по обеспечению необходимых санитарно-гигиенических условий труда и безопасности при прессовании
4.4 Разработка инструкции охраны труда при прессовании
4.5 Обеспечение пожарной безопасности в СПК «Правда-Агро»
5 ТЕХНИКО–ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ МОДЕРНИЗАЦИИ ПРЕСС-ПОДБОРЩИКА ПРФ-145
5.1 Технико-экономические показатели конструкторской разработки 78
5.2 Капитальные вложения 79
5.3 Расчет производительности агрегата 81
5.4 Прямые затраты труда 81
5.5 Расчет величины энергоемкости процесса 83
5.6 Расчет расхода топлива
5.7 Расчет удельных капитальных вложений 84
5.8 Расчет эксплуатационных издержек 85
5.9 Расчет годовой экономии издержек и годового дохода 89
ЗАКЛЮЧЕНИЕ 94
ЛИТЕРАТУРА 95
Спецификаций нет в работе
