Модернизация бункера зерноуборочного комбайна

Костанайский Государственный университет им А. Байтурсынова
Кафедра машин и оборудования
Дипломный проект по дисциплине "Сельскохозяйственные машины"
На тему: «Улучшение работы машинно-тракторного парка в условиях
КХ Гучигов А.А.»
Костанай 2012

В данной работе предложена конструкция устройства для улучшения выгрузки зерна из бункера, обеспечивающая повышение производительности зерноуборочных комбайнов за счет сокращения времени на разгрузку бункера и создание безопасных условий работы механизатора.

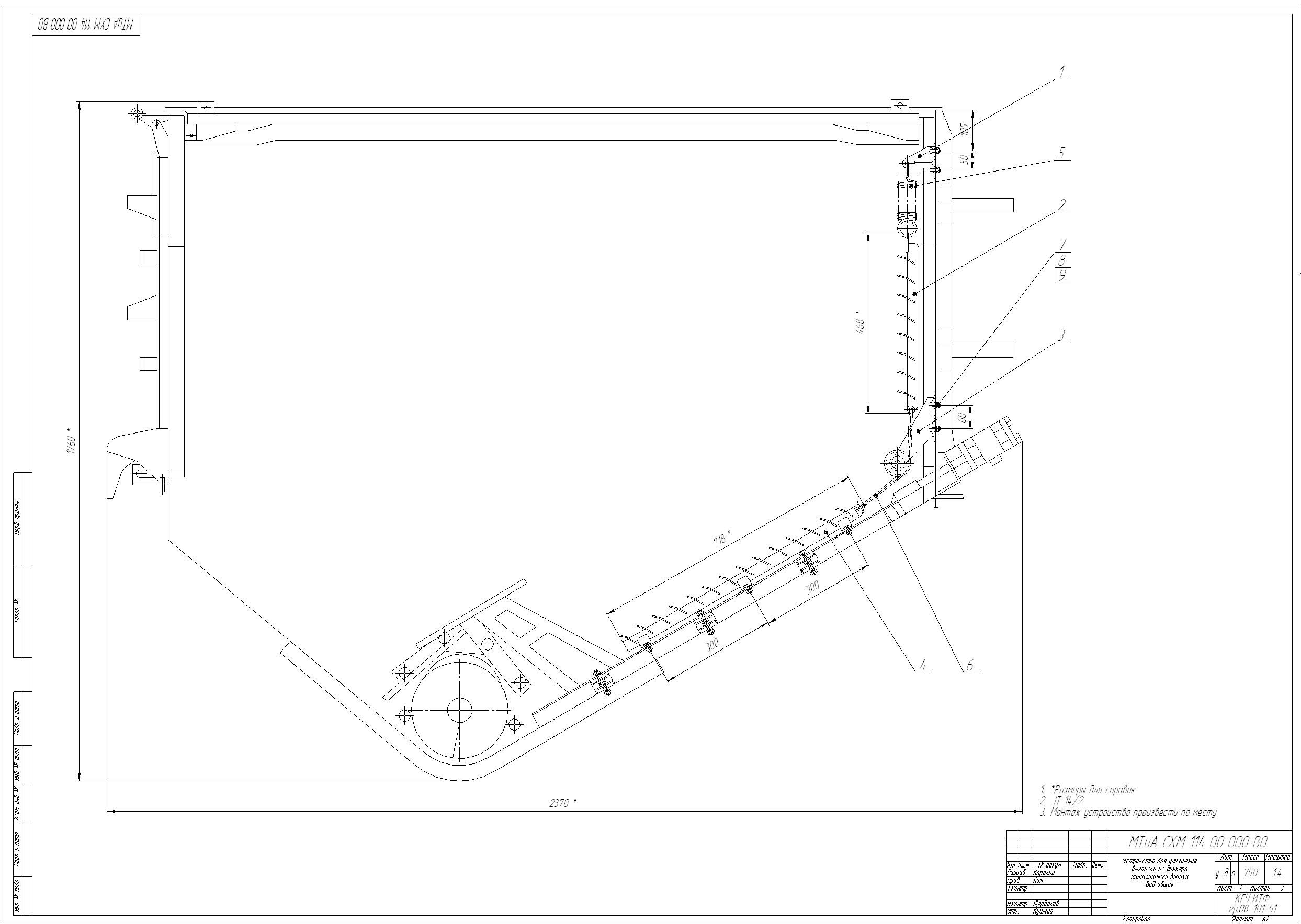

Графическая часть содержит общий вид модернизированного бункера комбайна, сборочные чертежи и деталировка устройства.
Дипломный проект содержит 3 листа формата А1 графической части, содержит 70 страниц, 13 рисунков, 18 таблиц, 32 литературных источника, 3 приложения и скан статьи из журнала про данное устройство.

Состав: Устройство для улучшения выгрузки из бункера малосыпучего вороха (ВО) А1, Решето нижнее (СБ) А2, Блок (СБ) А3, Кронштейн (СБ) А3, Деталировка А1 (Планка, кронштейн, Кронштейн, Ребро, Ухо, Пластина, Пластина ), ПЗ, спецификации Язык документа

Софт: КОМПАС-3D SP2

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Модернизация бункера зерноуборочного комбайна

2010-08-10 10-37-00_0019.tif
Блок.spw
Кронштейн.spw
ОВ Бункер.cdw
ОВ Бункер.jpg
Решето нижнее.spw
Устройство для улучшения выгрузки из бункера малосыпучего вороха.spw
Диплом бункер комбайна.doc
