Модернизация доизмельчающего устройства кормоуборочного комбайна КВК-800

Учреждение образования
Гомельский государственный технический университет им. П.О. Сухого
Кафедра “Сельскохозяйственные машины”
Дипломный проект на тему: «Модернизация системы регулировки зазора между вальцами доизмельчающего устройства кормоуборочного комбайна КВК-800 »
Гомель 2016

В данном дипломном проекте производится модернизация конструкции доизмельчающего устройства КВК-800 с целью повышения качества доизмельчения и упрощения механизма регулировки и механизма демонтации доизмельчающего устройства.
В работе было проведено описание конструкции доизмельчающего устройства, обоснование изменения конструкции. Был произведён кинематический, энергетический и прочностной расчет вала. Разработаны мероприятия по обслуживанию, эксплуатации, технике безопасности и охране труда.

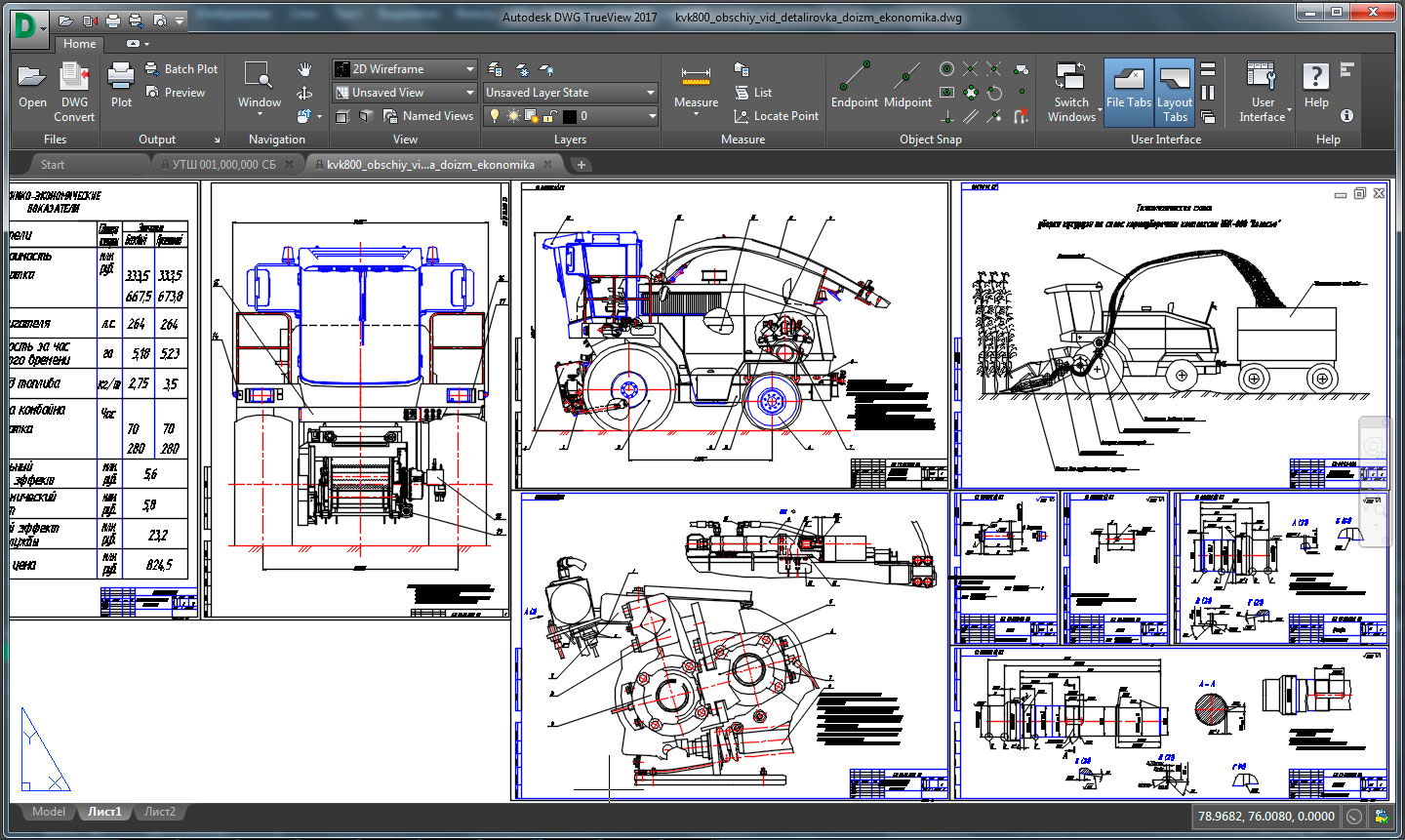

Графическая часть дипломного проекта содержит 8 листов формата А1: на первых двух листах изображен общий вид КВК-800 , на третьем - изображён аппарат измельчающий после модернизации, на четвертом листе - деталировка, на пятом – аппарат доизмельчающий до модернизации, на шестом-доизмельчающее устройство с ускорителем выброса и измельчающим барабаном, на седьмом – технгологический тракт, на восьмом-технико-экономические показатели.

Содержание
Аннотация…2
Введение…3
1. Агротехнические требования к кормоуборочным комбайнам…8
1.1 Физико-механические свойства растений для заготовки кормов….8
1.2 Агротехнические требования, предъявляемые к качеству измельчения...12
2. Анализ конструкций питающе-измелчающих аппаратов и доизмельчающих устройств кормоуборочных комбайнов ...14
2.1 Обзор конструкций доизмельчительных устройств …14
2.2 Патентный поиск ...31
3. Обоснование принятой модернизации конструкции доизмельчающего устройства... …34
4. Технологический расчет…36
5. Кинематический расчет…52
6. Энергетический расчет…52
7. Прочностной расчет...56
8. Описание модернизированной конструкции…63
9. Разработка мероприятий по охране труда и технике безопасности ...66
9.1 Общие положения…66
9.2 Правила безопасности при транспортировании и расконсервации…77
9.3 Требования безопасности при монтаже, досборке и обкатке...78
9.4 Правила пожарной безопасности…80
10. Организационно- экононмический раздел…81
10.1 Исходные данные…81
10.2 Расчет экономических показателей эксплуатации сельскохозяйственной техники…91
10.3 Технико-экономический анализ результатов разработки...93
11. Энергосбережение ...95
11.1 Энергосбережение при производстве и использовании кормов…95
11.2 Энергосбережение в кормопроизводстве…96
Заключение ...101
Литература...102
Приложения…103
Измельчители кормоуборочных комбайнов, применяемые при уборке кукурузы в фазе восковой и полной спелости, не обеспечивают удовлетворительного качества измельчения зерна, в результате значительная доля его (30%) проходит транзитом через пищеварительный тракт животных и не усваивается.
В связи с этим актуальной является проблема дальнейшего совершенствования конструкции питающе-измельчающего аппарата кормоуборочных комбайнов с целью обеспечения ими требуемого качества измельчения.
Эта проблема может быть решена путем внедрения в питающее-измельчающий аппарат доизмельчающего устройства.
Устройство доизмельчающее предназначено для дробления поглощения зерен кукурузы только в фазе восковой или полной спелости зерна. В питающе – измельчающем аппарате при работе комплекса с устройством доизмельчающим устанавливается крупная (10…13 мм) длина резки.
В конструкторской части была произведена модернизация конструкции доизмельчающего устройства КВК-800 на базе патента №2064756
Техническая характеристика (доизмельчающее устройство):
Тип-двухвальцевое
Диаметр вальцев- 196 мм
Масса конструкционная- 300 кг
Привод питающего аппарата- механический
Число вальцев- 4 шт.

Состав: Кормоуборочный комбайн КВК-800 (2 СБ), Система регулировки зазаора доизмельчающего устройства (СБ), Деталировка (цапфа, палец), Спецификация, Технологическая схема работы КВК-800 (ТС), Технико-экономические показатели (ТБ), ПЗ Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Модернизация доизмельчающего устройства кормоуборочного комбайна КВК-800

диплом\01_ANNOTATsIYa.doc
диплом\01_VVEDENIE.docx
диплом\02_ANALIZ_ANALOGOV_KONSTRUKTsIJ_I_PATENTNIJ_POISK.docx
диплом\03_OBOSNOVANIE_VYBRANNOJ_KONSTRUKTsII.docx
диплом\04_TEKhNOLOGIChESKIJ_RASChET.doc
диплом\05_KINEM_ENERGET_PROChNOSTNOJ.docx
диплом\06_OPISANIE_MODERNIZIRUEMOJ_KONSTRUKTsII.docx
диплом\07_RAZRAB_MEROPRIYaTIJ_PO_TO_E_TB_OKh.docx
диплом\09_ORGANIZATsIONNO-EKONOM_RAZDEL.docx
диплом\0_SODERZhANIE.doc
диплом\0_TITUL_NYJ.doc
диплом\10_RESURSOENERGOSBEREZhENIE.doc
диплом\11_ZAKLYuChENIE.docx
диплом\12_LITERATURA.docx
диплом\12_PRILOZhENIYa.dot
диплом\1_AGROTEKhNIChESKIE_TREBOVANIYa.docx
диплом\kvk800_obschiy_vid_detalirovka_doizm_ekonomika.dwg
диплом
