КОМПАС 3D 18

Модернизация комбинированного агрегата АК-6

Винницкий национальный аграрный университет
Кафедра Машин и оборудование с/х
Курсовой проект по дисциплине: "Конструкция и расчет сельскохозяйственных машин"
Тема: Модернизация комбинированного агрегата АК-6 (Модернізація комбінованого агрегата АК-6)
Винница 2014

В данном курсовом проекте была усовершенствована комбинированный почвообрабатывающий агрегат АК-6, путем замены рабочих органов и присоединения сеялки СЗТ-5,4.
Был проведен анализ существующих аналогов комбинированных почвообрабатывающих агрегатов. С аналогов были сделаны следующие выводы, что данные машины и агрегаты приобретают широкого использования, имеют большую производительность и надежность.
В конструкторской части было сделано описание усовершенствованного комбинированного почвообрабатывающего агрегата, проведен расчет рамы машины, сферических дисков, лап, обоснованно схему размещения их на раме агрегата, рассчитан тяговое сопротивление сеялки.

Вступ
1. Мета й задачі механізації комбінованого обробітку ґрунту
1.1 Загальні завдання обробітку ґрунту
1.2 Технологічні процеси обробітку ґрунту
1.3 Класифікація знарядь і форм робочих поверхонь комбінованих ґрунтообробних агрегатів
1.4 Сучасна ґрунтообробна техніка та ефективність її використання
1.5. Аналіз конструкції машин для комбінованого обробітку ґрунту
2. Конструктивно-технологічна схема комбінованого агрегату АК-6
2.1 Обгрунтування вибору сівалки
2.2 Принцип роботи модернізованого комбінованого агрегату АК-6
3. Розрахунок основних параметрів модернізованого комбінованого агрегату АК-6
3.1 Розрахунок сферичних дисків
3.2 Розрахунок параметрів лап
3.3 Обґрунтування схеми розташування лап на рамі
3.4 Розрахунок рами машини
3.5 Розрахунок загального тягового опору комбінованого агрегата
Висновок
Список використаної літератури
Додатки

Технічна характеристика;
1. Конструктивна ширина захвату 6000 мм.
2. Максимальна глибина обробки 270 мм.
3. Робоча швидкість 10-12 км/год.
4. Транспорна висота 4100 мм.
5. Конструктивна висота в робочому стані 1727 мм.
6. Ширина захвату сівалки 5400мм.
7 Продуктивність сівалки 4,9-6,5 га/год.

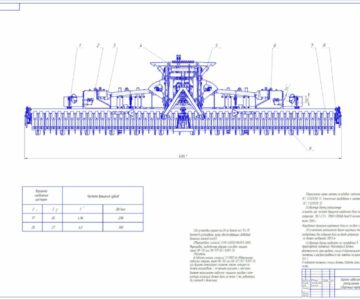

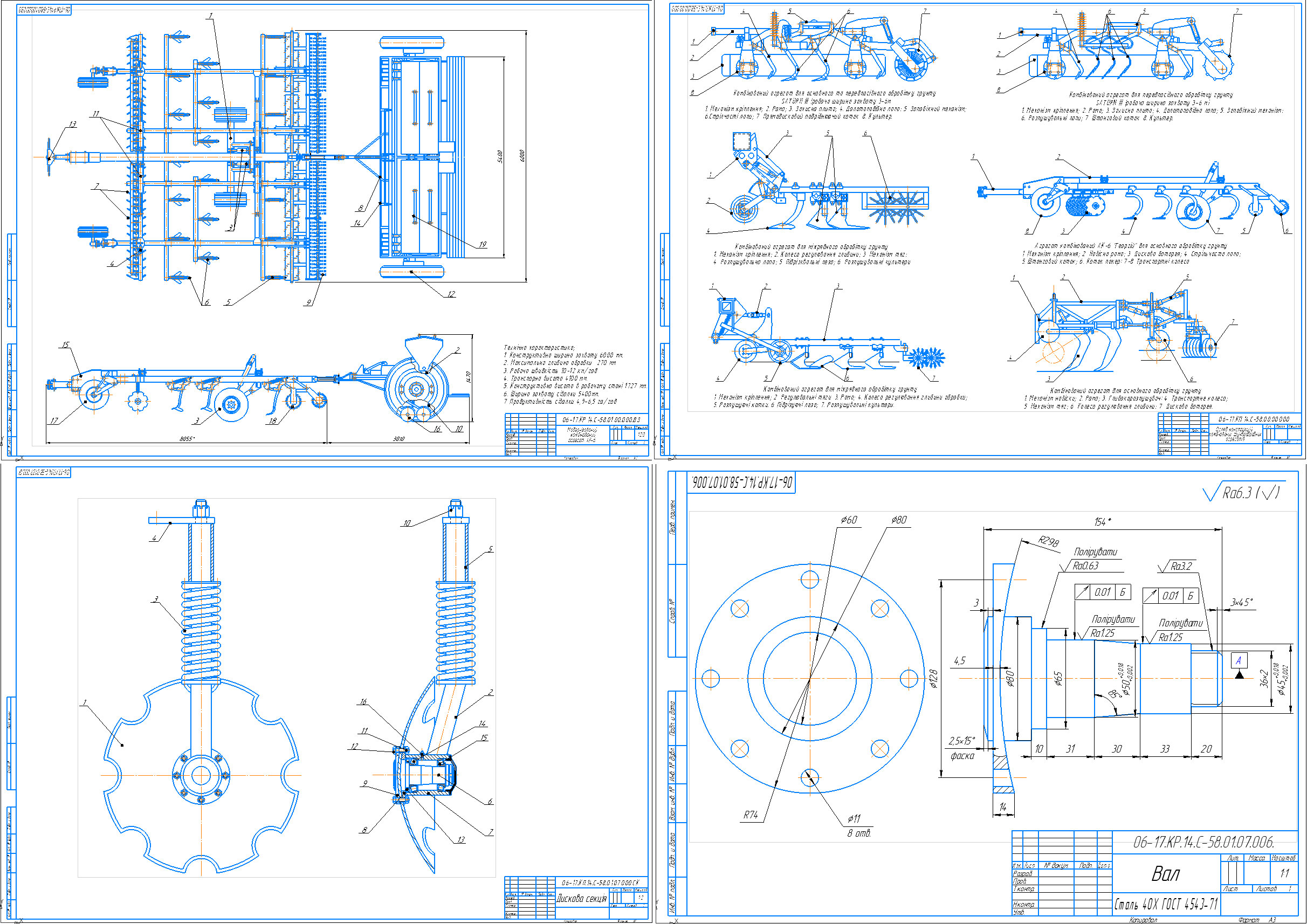

Состав: Пояснительная записка (ПЗ), Анализ конструкций (ВО), Модернизированный АК-6 (ВО), Диск (СБ), Деталировка (вал, втулка, стакан, рейка, диск), Спецификация Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Модернизация комбинированного агрегата АК-6

Листи\Деталировка\Вал.cdw
Листи\Деталировка\Втулка диска.cdw
Листи\Деталировка\Втулка.cdw
Листи\Деталировка\Диск.cdw
Листи\Деталировка\Рейка.cdw
Листи\Деталировка\Стакан.cdw
Листи\Диск.cdw
Листи\Модернізований.cdw
Листи\Огляд конструкцій .cdw
Записка\Записка.docx
Записка\Змист.doc
Листи\Деталировка
Листи
Записка
Листи\СП Диск ст.1.cdw
Листи\СП Диск ст.2.cdw
Листи\СП Модернізований.cdw
