Модернизация плуга ПЛН 4-35 с полосовым отвалом

Пензенская государственная сельскохозяйственная академия
кафедра механизация технологических процессов в АПК
Дипломный проект на тему Модернизация плуга ПЛН 5-35 с полосовым отвалом
Пенза 2014

В дипломном проекте рассмотрены вопросы анализа хозяйственной деятельности организации, конструкция навесных и полунавесных плугов общего назначения, обоснована схема модернизации навесного плуга ПЛН-5-35, обеспечивающая снижение тягового сопротивления.
В конструкторском разделе произведены расчёты тягового сопротивления и коэффициента полезного действия плуга; длины полевой доски; радиуса направляющей рабочей поверхности отвала; наибольшей допустимой скорости плуга, прочностной расчет полосы отвала на изгиб.
В технологическом разделе проекта выполнен расчет кинематической характеристики плуга и участка, а так же расчет производительности и расхода топлива модернизированного плуга.
В разделе «Безопасность жизнедеятельности на производстве» рассмотрены вопросы безопасной эксплуатации плуга, а также выполнены расчеты на устойчивость агрегата и количества вредных выбросов.
В разделе по оценке экономической эффективности предложенной конструкции рассчитана экономическая эффективность внедрения модернизированного плуга, определена стоимость изготовления конструкторской разработки, сделаны заключения по проделанной работе и полученным результатам.
Содержание
Аннотация
Введе-ние……………………………………………………………….………..…5
1 Производственно-экономическая характеристика ООО «Труженик» .….…7
1.1 Природно-климатические условия……… ………………………………….7
1.2 Основные показатели хозяйственной деятельности ООО «Труженик»… 8
1.3 Оценка организации производства продукции растениеводства ………..14
2. Современное состояние вопроса основной обработки почвы ……………..18
2.1 Способы основной обработки поч-вы........................................................... 18
2.2 Обзор конструктивных схем машин и орудий для основной обработ-ки почвы ………………………………………………………………….…………20
2.3 Выводы по разде-лу………………………………………………………….38
3. Конструкторская разработ-ка………………………………….……….……39
3.1 Техническое зада-ние…………………………………………………….…39
3.2 Агротехнические требования, предъявляемые к основной обработке почвы ……………………………………………………………………………39
3.3 Описание конструкторской разработки ………………………………….42
3.4 Определение тягового сопротивления плуга и его КПД…………………45
3.5 Определение технологической длины полевой дос-ки…………………...47
3.6 Определение радиуса направляющей рабочей поверхности отва-ла…….49
3.8 Расчет полосы отвала на из-гиб……………………………………………..51
4. Разработка операционной технологии основной обработки поч-вы……....55
4.1 Характеристика условий работы агрегата ……………………………..…55
4.2 Выбор состава и режима работы пахотного агрега-та................................55
4.3 Подготовка машинно-тракторного агрегата к работе ……………….…..59
4.4 Подготовка рабочего участка к рабо-те…………………………………….61
4.5 Работа агрегата в за-гоне…………………………………………………….66
4.6 Контроль качества рабо-ты………………………………………………….72
5. Безопасность жизнедеятельности …………………………………………..74
5.1 Охрана труда на предприя-тии……………………………………………...74
5.2 Анализ опасных и вредных факто-ров………..............................................76
5.3 Инструкция по технике безопасности при обработке почвы ……….…..77
5.4 Расчет на устойчивость агрега-та………………………………………..…79
5.4 Экологическая безопас-ность……………………………………………….81
5.6 Пожарная безопас-ность……………………………………………………..83
5.7 Выводы по разде-лу………………………………………………………….86
6. Экономическое эффективность модернизации плуга ПЛН-5-35Т……….87
6.1 Определение затрат на модернизацию плуга ПЛН-5-35…………………87
6.2 Оценка производительности агрегатов в базовом и проектном вариантах ……………………………………………………………………….89
6.3 Затраты труда ……………………………………………………………….90
6.4 Экономическая оценка эксплуатационных за-трат………………………..91
6.5 Оценка энергетических показате-лей……………………………………….94
Общие выво-ды…………………………………………………….……………..96
Литерату-ра…………………………………………………………..….……..…97

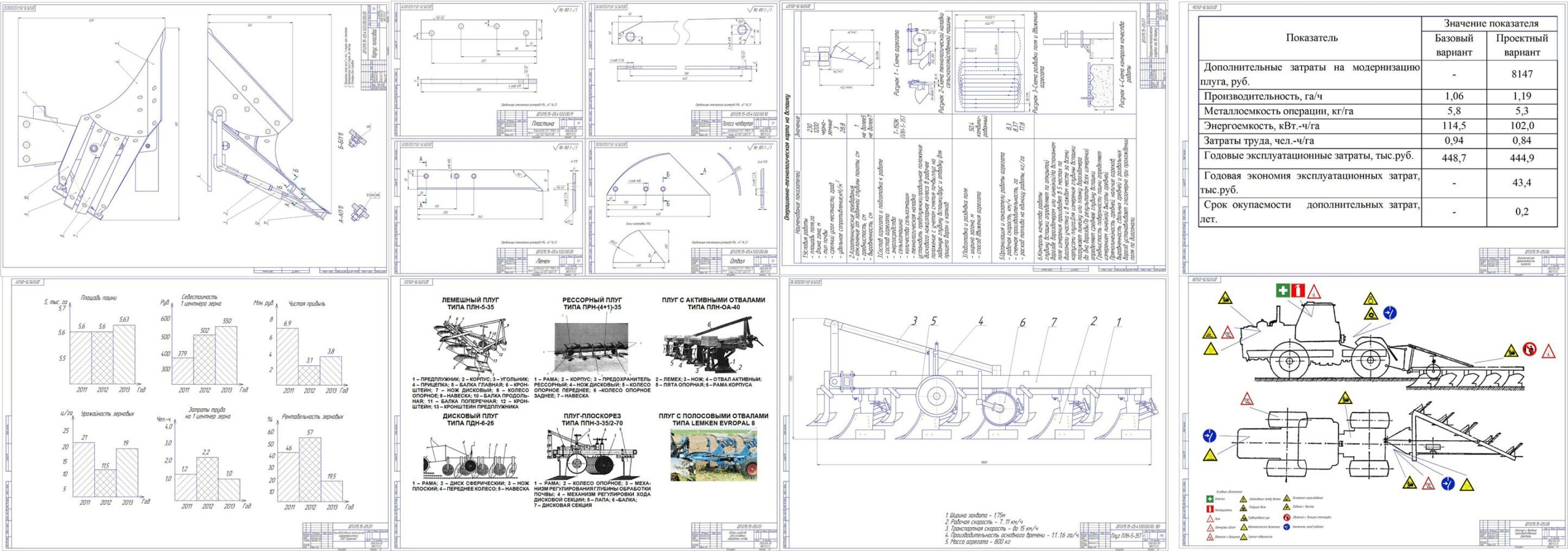

Содержание графической части: Производственно-техническая характеристика ООО «Труженик» (ТС), Классификация способов обработки почвы (ТС), Обзор средств для основной обработки почвы (ТС), модернизированный плуг (ВО), Корпус полосовой (СБ), деталировка (лемех, отвал, пластина, полоса), Операционно-технологическая карта на вспашку (ТС), Опасные и вредные производственные факторы (ТС), Экономическая эффективность проекта (ТС), спецификации
