Модернизация сеялки СПУ-3 для одновременного протравливания семян

Факультет механизации сельского хозяйства
Кафедра технологии и организации механизированных работ в растениеводстве
на тему: Техническое обеспечение технологии возделывания и уборки просо с модернизацией сеялки СПУ-3 для одновременного протравливания семян.
2013 г.

Дипломный проект состоит из расчетно-пояснительной записки объемом 100 страниц, в т.ч. 31 иллюстрированных литературных источников, приложений и 3 листов графической части.

Цель проекта – совершенствование технологии и организации возделывания просо. Модернизация сеялки заключается в установке на ней оборудования для про-травливания семян. Это позволяет исключить из технологических карт про-травливание на стационарном оборудовании.

Техническая характеристика:
1. Производительность агрегата, га/ч 4,2
2. Рабочая скорость, км/ч 8,0
3. Норма внесения жидкости, т/га 0,087
4. Емкость бака, л 100
5. Вместимость бункера , кг 500
7. Рабочее давление жидкости в системе, МПа 0,35

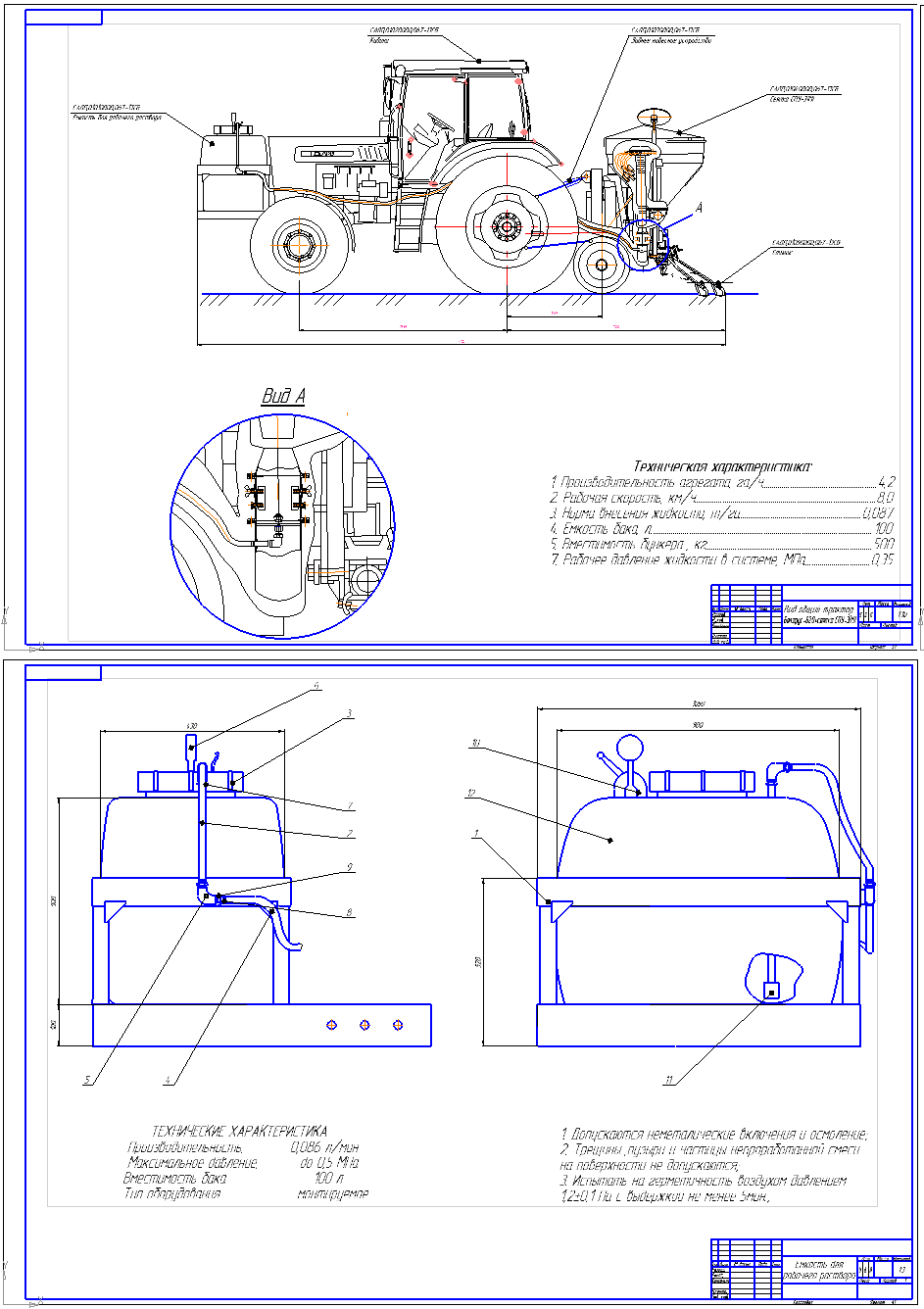

Состав: Вид общий трактор Беларус-820+сеялка СПУ-3(М) (ВО), Емкость для рабочего раствора (СБ), Деталировка (крышка, трубка, штуцер, бак), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Модернизация сеялки СПУ-3 для одновременного протравливания семян

СПУ-3(М).cdw
Трубка.cdw
Чертеж Штуцэр.cdw
Бак отдельно.cdw
Записка.doc
Крышка.cdw
Сборочный.cdw
спецификация.spw
