Модернизация срезающего аппарата капустоуборочной машины НКМ-1

Костанайский государственный университет имени А.Байтурсынова
Кафедра машин, тракторов и автомобилей
Чертежи к  дипломному проекту по дисциплине "Сельскохозяйственные машины"
На тему: "Модернизация срезающего аппарата капустоуборочной машины"
Костанай 2016

Исходные данные в качестве прототипа для модернизации выбрана капустоуборочная машина НКМ-1.

В данной работе рассматривается вопрос внедрения узла листоотгибателя в конструкцию капустоуборочной машины.

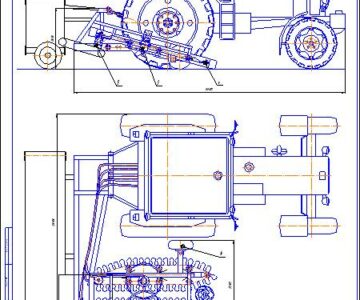

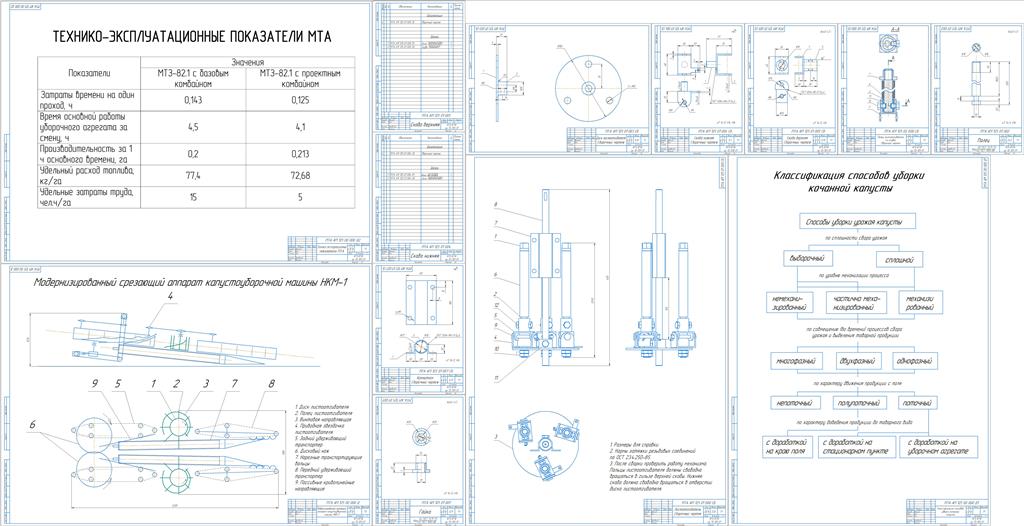

Графическая часть содержит
1. классификация способов уборки кочанной капусты
2. Технико-эксплуатационные показатели МТА
3. Схема срезающего аппарата капустоуборочной машины НКМ-1
4. Листоотгибатель
5. Деталировка
6. Экономическая эффективность проекта

Записка бонусом в формате pdf

Содержание
Введение 3
1 Состояние вопроса 4
1.1 Анализ технологий уборки белокочанной капусты 4
1.1.1 Выборочная уборка урожая ранних сортов 5
1.1.2 Сплошная уборка урожая среднеспелых, среднепоздних и поздних сортов белокочанной капусты 6
1.1.3 Частично механизированная сплошная уборка 6
1.1.4 Сплошная механизированная двухфазная уборка капусты 7
1.1.5 Сплошная механизированная однофазная поточная уборка 8
1.2 Анализ средств механизации уборки белокочанной капусты 9
2 Проектная часть 14
2.1 Анализ срезающих аппаратов капустоуборочных машин 14
2.2 Определение затрат времени при уборке капусты 15
2.3 Расчет технико-эксплуатационных показателей во время уборки капусты 18
2.4. Расчет технико-экономических показателей 21
3. Конструктивная разработка 25
3.1. Описание предлагаемой конструктивной разработки 25
3.2. Расчет болтового соединения 27
3.3. Расчет на прочность сварного соединения 29
3.4 Расчет цепной передачи привода листоотгибателя 30
4 Охрана труда 37
4.1 Определение вредных производственных факторов при эксплуатации модернизированного капустоуборочного комбайна 37
4.2 Требования безопасности при эксплуатации и техническом обслуживании модернизированного капустоуборочного комбайна 37
4.2.1 Требования технической безопасности 37
4.2.2 Требования электробезопасности 38
4.2.3 Требования производственной санитарии 38
4.2.4 Требования противопожарной безопасности 40
4.2.5 Требования эргономики 40
4.3 Техника безопасности при работе с модернизированным капустоуборочным комбайном 41
5 Охрана окружающей среды 43
6 Экономическая эффективность проекта 45
Заключение 53
Список литературных источников 54
