Модернизация зерновой жатки ЖЗК-7 агрегатируемой с самоходным зерноуборочным комбайном КЗС-1218 с целью снижения металлоёмкости

ГОМЕЛЬСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМ. П.О. СУХОГО
Кафедра “Сельскохозяйственные машины”
Дипломный проект по теме: «Модернизация зерновой жатки ЖЗК-7 агрегатируемой с самоходным зерноуборочным комбайном КЗС-1218 с целью снижения металлоёмкости»
Гомель 2012

Снижение металлоёмкости конструкции заключается в изменении положения траектории мотовила, которое регулируется в зависимости от высоты убираемых культур. При этом сохраняются расстояния до режущего аппарата и шнека и расстояние выноса мотовила относительно поддержки. Это достигается за счёт приближения режущего аппарата в сторону оси шнека на 100 мм, уменьшая размеры и соответственно вес деталей жатки.
Дополнительный положительный эффект создаётся при уборке полёглых культур – новое крайнее положение мотовила станет ниже, что обеспечит их лучший подбор, уменьшив потери. Новое расположение режущего аппарата уменьшает площадь так называемой «мёртвой зоны», – пассивной зоны между режущим аппаратом и шнеком (при работе на полегшем стеблестое с выносом мотовила вперед).
Состоит из 117 страниц, содержит 7 таблиц, 36 рисунков, 2 листа приложений.

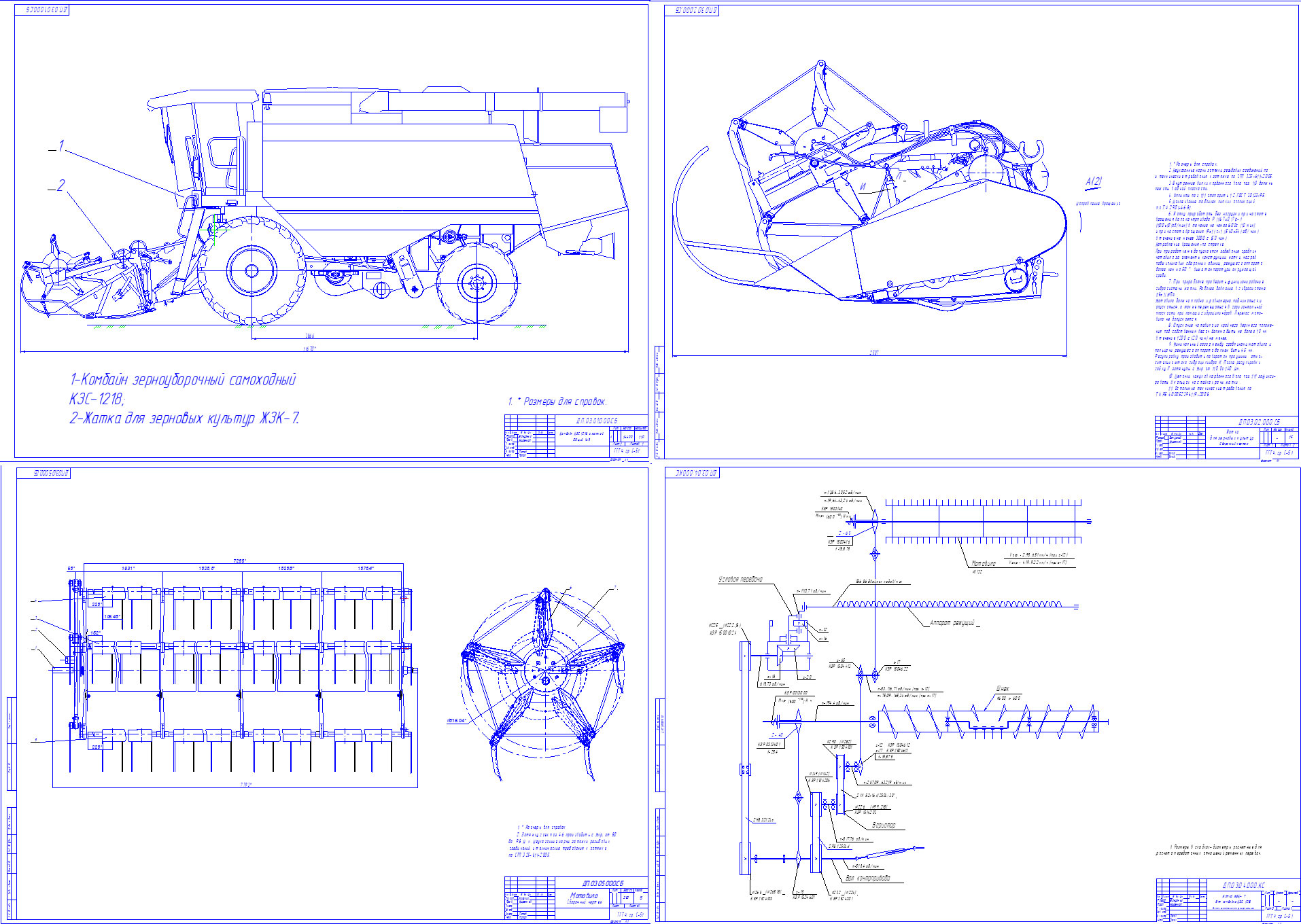

Графический материал состоит из 8 листов формата А1.

СОДЕРЖАНИЕ
стр.
АННОТАЦИЯ……………………………………………………………. 4
ВВЕДНИЕ………………………………………………………………… 5
1. АГРОТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ…………………………………......
1.1 Агротехнические требования к зерновым культурам ……………..
1.2 Агротехнические требования, предъявляемые к жатке…………… 7
2. АНАЛИЗ АНАЛОГОВ КОНСТРУКЦИЙ И ПАТЕНТНЫЙ ПОИСК …… 13
3. ОБОСНОВАНИЕ ПРИНЯТОЙ К МОДЕРНИЗАЦИИ КОНСТРУКЦИИ.. 39
4. ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ ЖАТКИ………………………………… 41
5. КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА………………………………. 61
6. ЭНЕРГЕТИЧЕСКИЙ РАСЧЕТ……………………………………………… 65
7. ПРОЧНОСТНОЙ РАСЧЕТ………………………………………………….. 69
8. ОПИСАНИЕ КОНСТРУКЦИИ
8.1 Описание конструкции зерноуборочного комбайна……………….75
8.2 . Описание конструкции модернизированной жатки……………… 855
9.РАЗРАБОТКА МЕРОПРИЯТИЙ ПО ЭКСПЛУАТАЦИИ, ТЕХНИЧЕС-КОМУ ОБСЛУЖИВАНИЮ И РЕМОНТУ …………………………………. 92

10. РАСЧЕТ ТЕХНИКО–ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ………….. 97
11. ЭНЕРГОСБЕРЕЖЕНИЕ……………………………………………………. 110
ЗАКЛЮЧЕНИЕ…………………………………………………………... 114
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ…………………....... 115

Внимание качающих! Чертежи в формате КОМПАС-фрагмент frw, изначально они были в другом формате, автор их векторизировал или конвертировал из чего то, поэтому чертежи возможно потребуют доработки, где-то лишняя линия, масштабы, корректировки. Если Вы не готовы к этому не качайте.
