Модернизированная дисковая борона БДТ-7М

Курганская государственная сельскохозяйственная академия имени Т.С. Мальцева
Кафедра тракторов и сельскохозяйственных машин
Фрагмент диплома проект на тему: "Модернизация бороны БДТ-7 в ООО "Северное" Петуховского района Курганской области"
Курган 2013

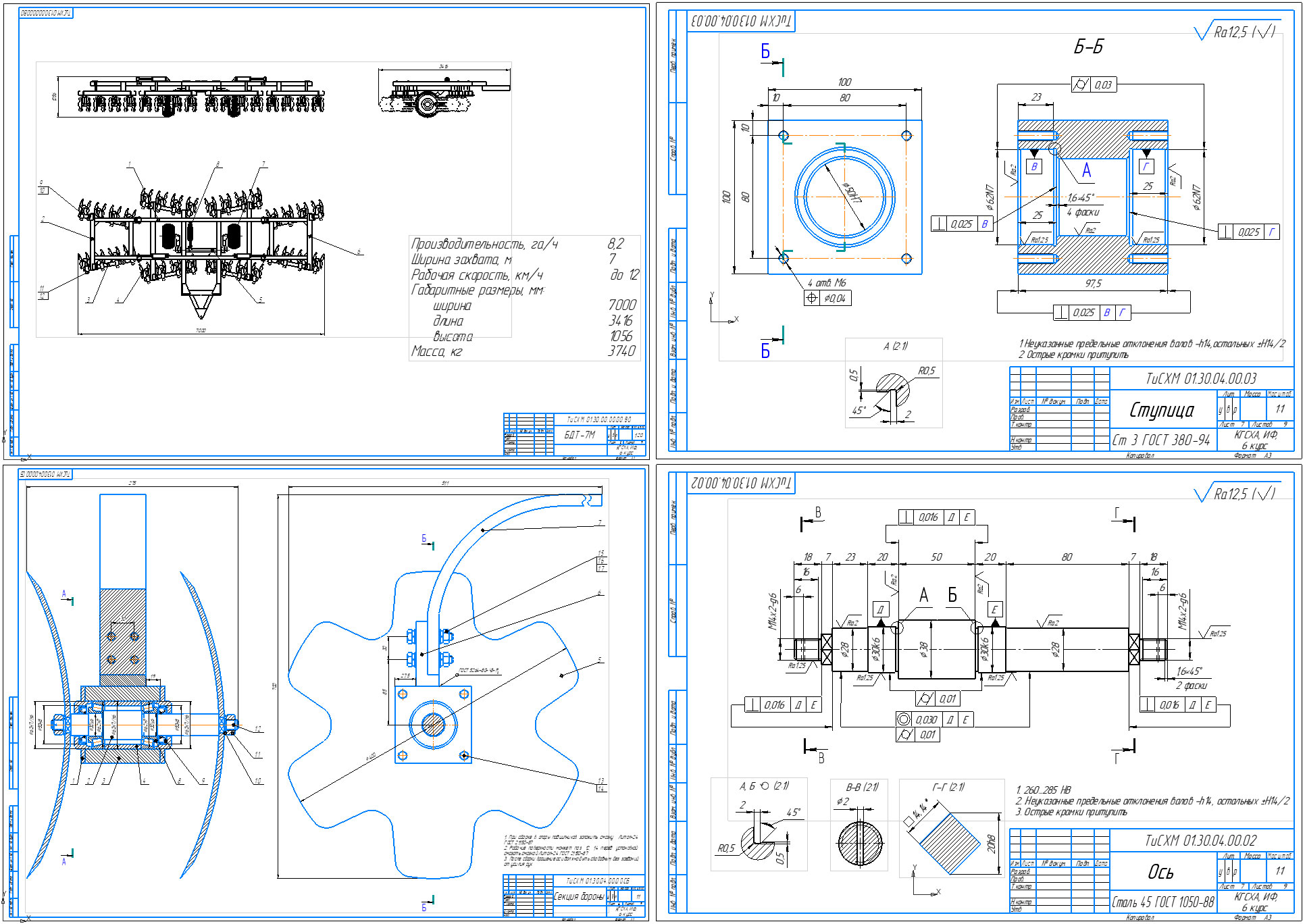

Прототипом модернизированной дисковой бороны является тяжелая дисковая борона БДТ-7. Графическая часть содержит общий вид модернизированной дисковой бороны, сборочный чертеж стойки с диском. Чертежи приведены на листах формата А1.
Борона имеет вырезные диски диаметром 600 мм, которые хорошо заглубляются в почву и интенсивно измельчают растительные остатки. Два диска, смонтированных на оси, образуют секцию. Двухдисковая секция имеет индивидуальную стойку с пружинным механизмом. Она обеспечивает возможность выглубления одного диска или двухдисковой секции, встретившей препятствие. Упругие пружинные поводки снижают ударную нагрузку и также позволяют диску выглубиться и обойти препятствие. Автоколебания подпружиненных или установленных на пружинных стойках дисков улучшают их самоочистку и снижают тяговое сопротивление бороны. Диски на оси располагают на некотором расстоянии один от другого. Ось устанавливают в подшипниках и секция во время движения вращается.
Секции закрепляют на раме, образуя батареи, в два ряда под углом к направлению движения. Передние батареи работают вразвал, задние — всвал. Для лучшего крошения почвы диски задних батарей смещены относительно дисков, передних. Угол атаки можно изменять от 12 до 21°. Перемещая по брусу кронштейны и фиксируя их штырями, можно установить батареи с углами атаки дисков 12, 15, 18 и 21°.
При движении бороны диски, сцепляясь с почвой, вращаются. Режущая кромка диска отрезает полоску почвы и поднимает ее на внутреннюю сферическую поверхность. Затем почва падает с некоторой высоты и отводится диском в сторону. В результате перемещения по диску и падения почва крошится, частично оборачивается и перемешивается. С увеличением угла атаки диски глубже погружаются в почву, крошение ее возрастает. Глубину обработки устанавливают изменением угла атаки и давления дисков на почву.

Техническая характеристика:
Производительность, га/ч - 8,2
Ширина захвата, м - 7
Рабочая скорость, км/ч - до 12
Габаритные размеры, мм:
ширина - 7000
длина - 3416
высота - 1056
Масса, кг - 3740

3 Конструктивная часть (15 листов)
3.1 Описание модернизированной тяжелой дисковой бороны
3.2 Расчет основных геометрических параметров рабочего органа
3.3 Расчет установочных параметров рабочих органов
3.4 Силовой и энергетический расчеты
3.5 Расчет диаметра оси
3.6 Расчет размеров сечения стойки
3.7 Расчет резьбы на срез и смятие
3.8 Расчёт сварочного шва

Состав: Модернизированная дисковая борона (ВО), Секция бороны (СБ), Деталировка (Ступица, ось, крышка подшипника сквозная, втулка, уголок), Спецификация, ПЗ Конструктивная часть (15 листов) Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Модернизированная дисковая борона БДТ-7М

Модернизированная дисковая борона БДТ
Модернизированная дисковая борона БДТ-7\ВО борона.cdw
Модернизированная дисковая борона БДТ-7\Втулка.cdw
Модернизированная дисковая борона БДТ-7\Крышка подшипника.cdw
Модернизированная дисковая борона БДТ-7\Ось.cdw
Модернизированная дисковая борона БДТ-7\Пояснительная записка.doc
Модернизированная дисковая борона БДТ-7\Секция бороны СБ.cdw
Модернизированная дисковая борона БДТ-7\Спецификация ВО.cdw
Модернизированная дисковая борона БДТ-7\Спецификация СБ.cdw
Модернизированная дисковая борона БДТ-7\Ступица.cdw
Модернизированная дисковая борона БДТ-7\Уголок.cdw
