Нагреватель биотоплива для трактора

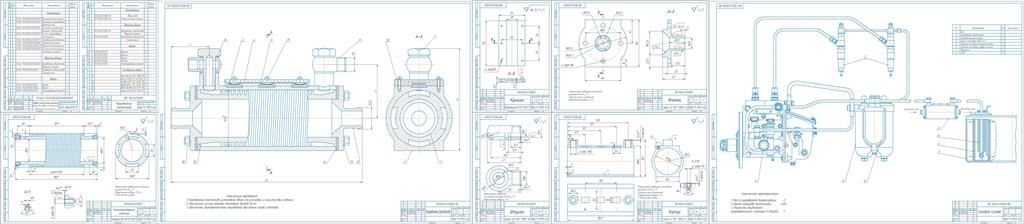

Набор чертежей для конструкторской части для дипломного или курсовой проекта.
Принцип работы нагревателя биотоплива
Нагреватель работает следующим образом. Перед запуском двигателя подают электропитание на нагреватель. Под действием тепла, выделяемого позисторами, прогреваются стенки, между которыми образован продольный зазор, и это обеспечивает разрушение парафиновых фракций. Прокачиваемость топлива через продольный зазор улучшается. Производится уверенный пуск и работу дизеля на холостом ходу. При этом эффект прогрева топлива от позисторов усиливается прогревом его от выхлопных газов. В дальнейшем по мере прогрева двигателя температура выхлопных газов повышается, увеличивается теплоотдача, нагреватель полностью разблокируется от парафинов, движение топлива осуществляется по всему проходному сечению, нагреватель выходит на рабочий режим и позисторы отключаются.

3. Конструкторская разработка. 2
3.1 Показатели дизельного топлива и рапсового масла 2
3.2 Тепловой расчет двигателя 4
3.3 Тепловой баланс двигателя 13
3.4 Конструирование нагревателя биотоплива 16
3.5 Расчет основных параметров теплопередающего элемента 18
3.6 Выбор позистора 20
3.7 Расчет ТЭНа 21
