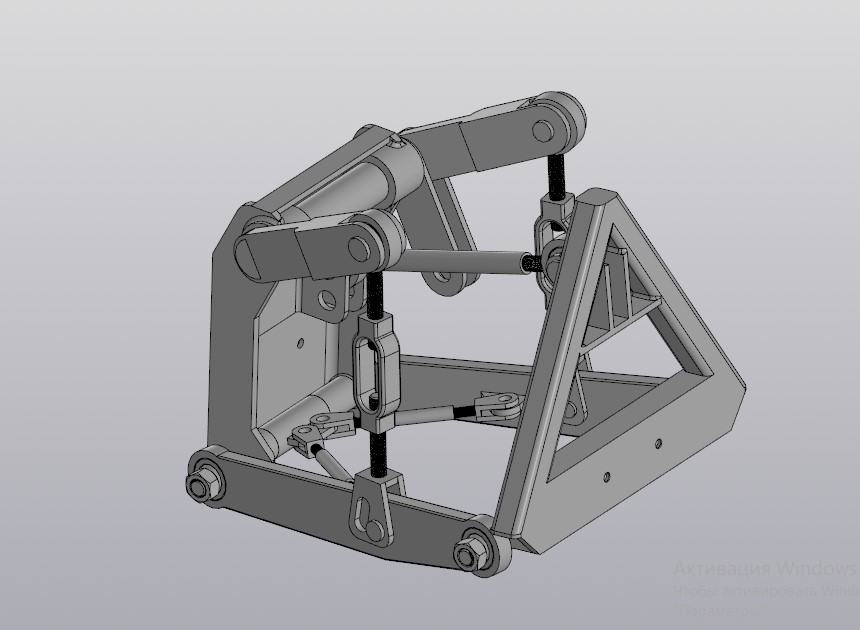

Модель навески для самодельного минитрактора с колеей 700-900мм, 17 деталей сборки, применялось твердотельное моделирование, размеры реальны, под гидравлику с ходом цилиндра 200 мм, основание навески выполнено из 24 швеллера под установку на любой минитрактор с дороботками на свою раму, длинна нижних тяг по центрам 430 мм.
- Главная -
- Чертежи -
- Сельское хозяйство -
- Механизация сельского хозяйства -
- Навеска на минитрактор под гидравлику
Навеска на минитрактор под гидравлику
4
26
3224
13
1
70
Сообщить о проблеме
Автор
Константин
Курдюков
Дата
22.05.2023
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 20
Как открыть?
Отзывов пока нет
Содержимое архива
-
Навеска
-
Навеска, вал нижних тяг.m3d
-
Нижняя продольная тяга навески правая.m3d
-
Навеска раскосы 3.m3d
-
Навеска Верхняя продольная тяга.m3d
-
Навеска рычаг.m3d
-
Навеска зад.a3d
-
Раскосы 2.m3d
-
Навеска палец нижних тяг.m3d
-
крепление расскос.m3d
-
Основание навески.m3d
-
Навеска раскосы.m3d
-
Навеска раскосы 1.m3d
-
Автосцепка.m3d
-
Шарнирный подшипник 2.m3d
-
Навеска расосы 2.m3d
-
Шарнирный подшипник 1.m3d
-
Нижняя продольная тяга навески левая.m3d
-
Навеска палец.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Отзывов пока нет
Чтобы задать вопрос, необходимо войти
Несколько разочарован. По сути это просто картинка. Я прекрасно понимаю как вытянуть все размеры и получить рабочие чертежи, но есть несколько очень спорных моментов. Присутствуют узлы которые крайне сложны в изготовлении и требуют дорогостоящих работ. Например рычаг - очень сложная деталь в изготовлении, порядок и принцип сборки не совсем ясен. Либо точное литье, либо фрезеровка. На коленке (изготовив простенький кондуктор для сборки), даже имея доступ к токарке и лазерной резке это изготовить практически не возможно, либо затраты будут стремиться к стоимости чугунного моста. Использование стандартных узлов сведено к нулю. Требует серьезной доработки. Элементарно раскосы - это обычные талрепы (стяжка МТЗ или аналогичная), какой смысл их изготавливать? Теперь ложка меда: да, это модель, о чем честно заявлено, но модель считаю сырая в технологическом плане.
