Обоснование схемы и параметров стоки СИБИМЭ для основной обработки почвы с трактором К-744 Р3

Южно-Уральский государственный аграрный университет
Кафедра тракторы, сельскохозяйственные машины и земледелие
Курсовая работа по дисциплине "Проектирование технических средств АПК"
На тему;"Обоснование схемы и параметров стоки СИБИМЭ для основной обработки почвы с трактором К-744 Р3"
Челябинск 2019

Трактор К-744 Р3
Ркр, кН 86,5
Орудие Плуг со стойкой СИБИМЭ
Глубина обработки, м 0,25
Удельное сопротивление почвы, кН/м2 70
b, м 0,38
∆b, м 0,03
Рабочих органов 4

Содержание
Введение 4
1 Обоснование основных параметров рабочего органа и орудия 5
1.1 Способы обработки почвы 5
1.2 Обоснование схемы расположения рабочих органов на раме орудия 6
2 Расчет сил, действующих на орудие 8
2.1 Определение составляющих главного вектора сил 9
3 Выбор линии тяги в продольно – вертикальной плоскости 13
3.1 Построение многоугольника сил 14
3.2 Определение реакции на ободе опорного колеса 15
3.3 Определение диаметра и ширины обода опорного колеса 17
4 Анализ процесса перевода плуга из рабочего положения в транспортное 19
5 Продольная устойчивость агрегата 22
Заключение 23
Список литературы 24
ПРИЛОЖЕНИЯ А 25
ПРИЛОЖЕНИЯ Б 28

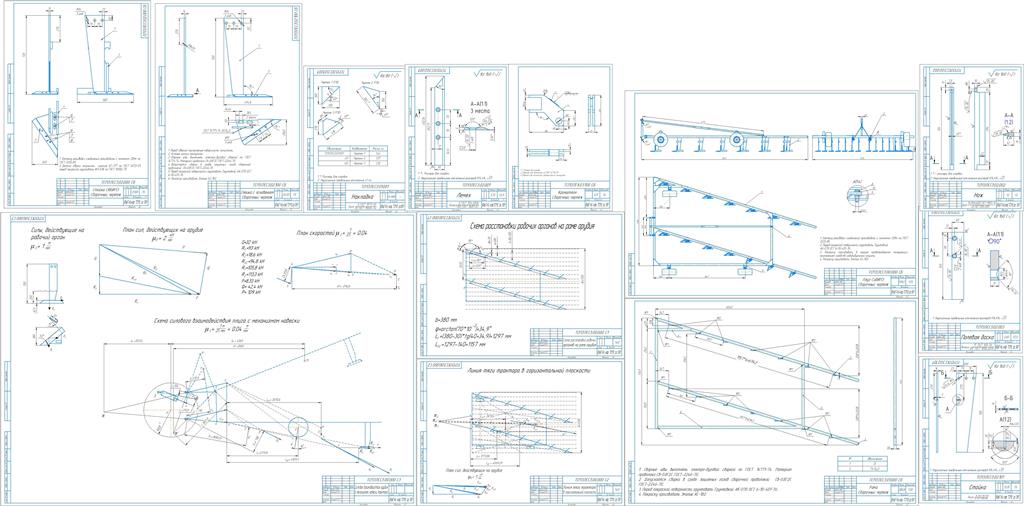

Состав: Схема расстановки рабочих органов на раме орудия(А3), Схема силового взаимодействия плуга с механизмом навески(А1), Линия тяги трактора в горизонтальной плоскости(А3), Чертеж плуга СБ(А2), Чертеж рамы СБ(А3), Деталировка (Накладка, Кронштейн), Чертеж рабочего органа СБ(А3) Подсборка основание со стойкой СБ(А3), Деталировка(Лемех, стойка, нож, полевая доска), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Обоснование схемы и параметров стоки СИБИМЭ для основной обработки почвы с трактором К-744 Р3

Кронштейн_ТСМЗ.ПССЗ.03.100.cdw
Лемех _ ТСМЗ.ПССЗ.02.001.cdw
Накладка _ ТСМЗ.ПССЗ.01.001.cdw
Ножь _ ТСМЗ.ПССЗ.02.002.cdw
Полевая доска _ ТСМЗ.ПССЗ.02.003.cdw
Стойка _ ТСМЗ.ПССЗ.02.101.cdw
Стойка с основанием Сборочный чертеж _ ТСМЗ.ПССЗ.02.100 СБ.cdw
Стойка СИБИМЭ Сборочный чертеж _ ТСМЗ.ПССЗ.02.000 СБ.cdw
ТСМЗ.ПССЗ.00.000 СБ - Плуг СибИМЭ Сборочный чертеж.cdw
ТСМЗ.ПССЗ.01.000 СБ - Рама Сборочный чертеж.cdw
Чертеж1.cdw
Чертеж2.cdw
Чертеж3.cdw
ПЗ.docx
Титульный.docx
Кронштейн _ ТСМЗ.ПССЗ.03.100.spw
Рама _ ТСМЗ.ПССЗ.01.000.spw
СП Плуг СибИМЭ _ ТСМЗ.ПССЗ.00.000.spw
Стойка с основанием_ТСМЗ.ПССЗ.02.100 СБ.spw
Стойка СИБИМЭ_ТСМЗ.ПССЗ.02.000 СБ.spw
