Организация фирменного технического сервиса комбайнов «ACROS» дилерским центром ЗАО "Морозовсксельмаш" Морозовского района

Азово-Черноморская государственная агроинженерная академия
Кафедра "Технический сервис в АПК"
Дипломный проект на тему "Организация фирменного технического сервиса комбайнов «ACROS» дилерским центром ЗАО "Морозовсксельмаш" Морозовского района"
Зерноград 2013

Предложен вариант организации службы гарантийного сервиса комбайнов «ACROS» для регионального дилерского центра в Ростовской области. Дилерский центр является единственным посредником между заводом-изготовителем и сельскохозяйственными предприятиями, использующими зерноуборочные комбайны.
Раскрыто содержание операций основных сервисных работ в рамках предпродажной подготовки и гарантийных обязательств, посчитана трудоёмкость работ в гарантийный период эксплуатации, построен график работ. Выбрана марка сервисных автомобилей и их оснастка, обоснован штат мобильных звеньев и потребное количество сервисных автомобилей для различного объёма продаж комбайнов. Спланирован стационарный сервисный пункт дилерского центра.
Дипломный проект выполнен на 99 страницах пояснительной записки формата А4, включающей 24 рисунка и 17 таблиц, 24 источника литературы, а также на 10 листах графической части формата А1.

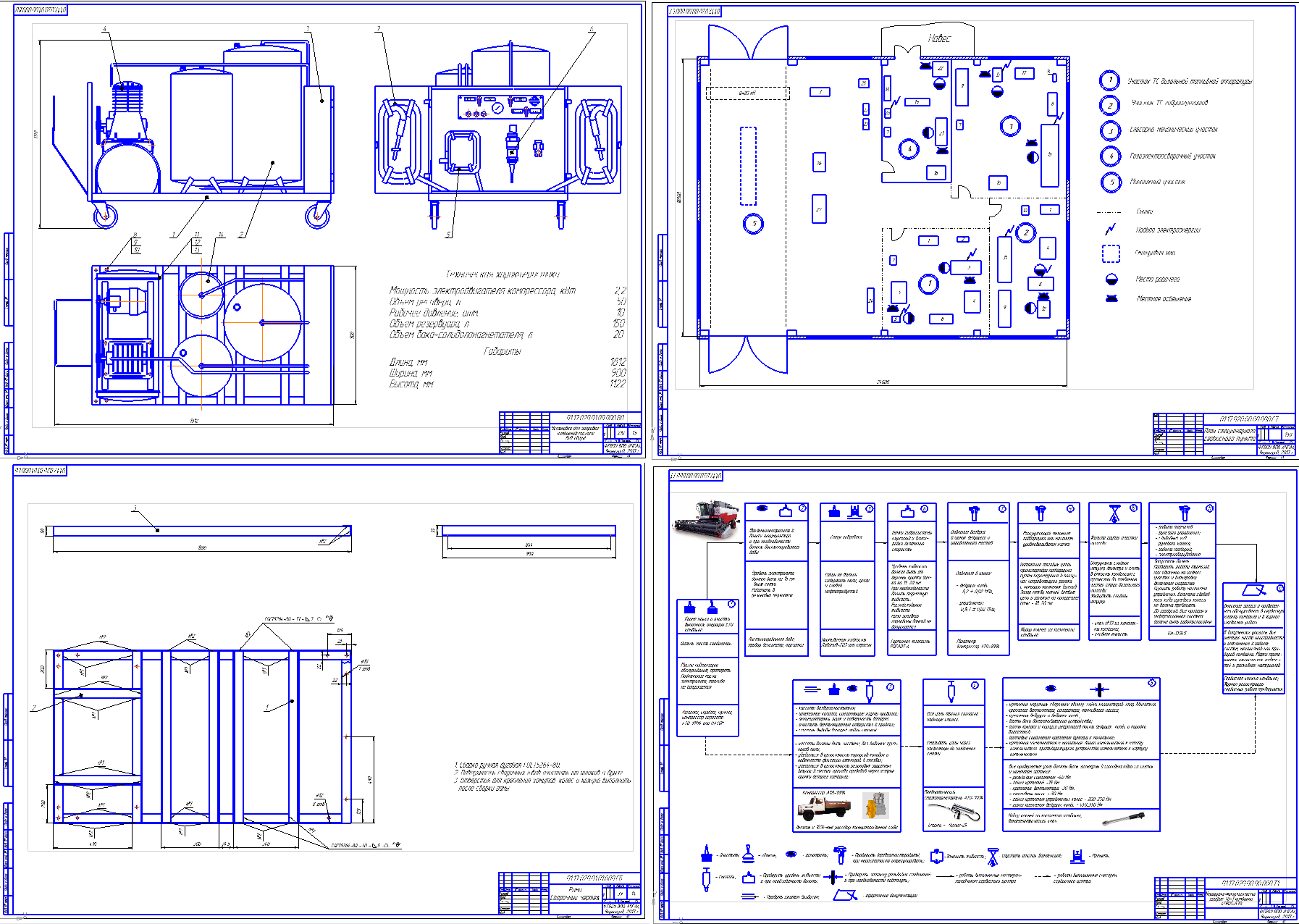

Усовершенствована конструкция передвижной установки для заправки машин маслами на базе установки ОЗ-9902А-ГОСНИТИ, которая может применяться как в условиях сервисного пункта, так и на площадке для предпродажной подготовки комбайнов.
Техническая характеристика установки:

Мощность электродвигателя, кВт - 2,2
Объём воздушного ресивера, л - 50
Рабочее давление, ати - 10
Объём основного резервуара, л - 150
Объём бака солидолонагнетателя, л - 20
Габаритные размеры: длина - 1812 ширина - 900 высота - 1122
Масса, кг - 210.

Состав: Характеристика предприятия (ТЧ), Технологический процесс досборки (Т1), Маршрутно-технологический график ТО-1 (Т2), График сервисных работ (ТЧ), План стационарного сервисного пункта (С7), Установка для заправки маслами вид общий (ВО), Схема принципиальная (С3), Операционная карта (Т3), Рама (СБ), Резервуар (СБ), Деталировка (горловина, крышка, трубопровод, штуцер), Экономические показатели (ТБ), Ведомость проекта, Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Организация фирменного технического сервиса комбайнов «ACROS» дилерским центром ЗАО "Морозовсксельмаш" Морозовского района

ДП Организация фирменного технического сервиса комбайнов ACROS/
ДП Организация фирменного технического сервиса комбайнов ACROS/Маршрутный график ТО-1.jpg
ДП Организация фирменного технического сервиса комбайнов ACROS/ПЗ/
ДП Организация фирменного технического сервиса комбайнов ACROS/ПЗ/0_ТИТУЛ+АННОТ_СОДЕРЖАНИЕ.doc
ДП Организация фирменного технического сервиса комбайнов ACROS/ПЗ/Thumbs.db
ДП Организация фирменного технического сервиса комбайнов ACROS/ПЗ/~$ава 2 - технология ТО.doc
ДП Организация фирменного технического сервиса комбайнов ACROS/ПЗ/Глава_1.doc
ДП Организация фирменного технического сервиса комбайнов ACROS/ПЗ/Глава_2 - технология ТО.doc
ДП Организация фирменного технического сервиса комбайнов ACROS/ПЗ/Глава_3.doc
ДП Организация фирменного технического сервиса комбайнов ACROS/ПЗ/Глава_4.doc
ДП Организация фирменного технического сервиса комбайнов ACROS/ПЗ/Глава_5.doc
ДП Организация фирменного технического сервиса комбайнов ACROS/ПЗ/Глава_6.doc
ДП Организация фирменного технического сервиса комбайнов ACROS/ПЗ/ДОКЛАД.doc
ДП Организация фирменного технического сервиса комбайнов ACROS/ПЗ/Задание ДП.doc
ДП Организация фирменного технического сервиса комбайнов ACROS/ПЗ/ЗАКЛЮЧЕНИЕ.doc
ДП Организация фирменного технического сервиса комбайнов ACROS/ПЗ/ЛИТЕРАТУРА.doc
ДП Организация фирменного технического сервиса комбайнов ACROS/Спецификации/
ДП Организация фирменного технического сервиса комбайнов ACROS/Спецификации/Ведомость документации1.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Спецификации/Ведомость документации2.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Спецификации/Спецификация вид общий.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Спецификации/спецификация оборудования.doc
ДП Организация фирменного технического сервиса комбайнов ACROS/Спецификации/Спецификация рама.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Спецификации/Спецификация резервуар1.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Спецификации/Спецификация резервуар2.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/10_Экономика.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/1_Характеристика предприятия.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/2_Предпродажн ТО.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/3_Маршрутн граф ТО_1.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/4_График работ.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/5_План стационара.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/6_Установка общий вид.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/7_Операцион карта.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/7_Схема принципиальная.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/8_Рама.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/9_Детали/
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/9_Детали/Горловина.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/9_Детали/Крышка.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/9_Детали/Трубопровод.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/9_Детали/Штуцер.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/9_Резервуар500.cdw
ДП Организация фирменного технического сервиса комбайнов ACROS/Чертежи/~$Установка общий вид.cd~
