Отвал на МТЗ-1221В-2

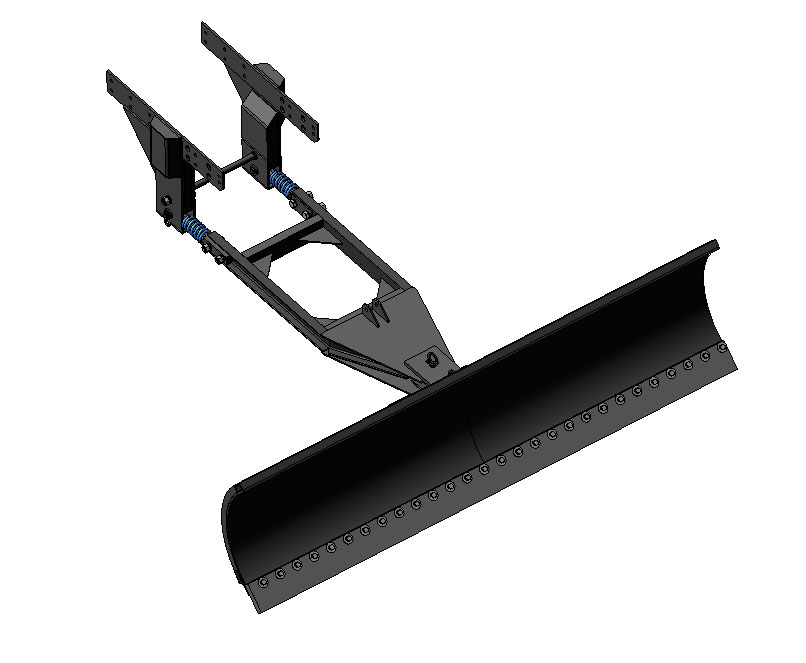

Отвал поворотный на трактор МТЗ 1221В-2. Поворот ручной, фиксация пальцем. Угол поворота отвала 30 градусов в обе стороны. Гидроцилиндр подъема ЦГП-63х40х200.515.(в сборку не входит)
Габаритные размеры отвала:
Длина 2690 мм
Высота 930 мм
Ширина 2800 мм
Масса 470 кг

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

42.367.03.000 Отвал.a3d
42.367.00.011 Ось.m3d
42.367.00.012 Кольцо.m3d
42.367.01.001 Стойка.m3d
42.367.01.002 Поперечина.m3d
42.367.01.003 Косынка.m3d
42.367.01.004 Усилитель.m3d
42.367.01.005 Кронштейн.m3d
42.367.01.006 Платик.m3d
42.367.01.007 Ушко.m3d
42.367.01.008 Усилитель.m3d
42.367.02.001 Направляющая.m3d
42.367.02.002 Стяжка.m3d
42.367.02.003 Шайба .m3d
42.367.02.004 Пружина.m3d
42.367.02.005 Палец.m3d
42.367.02.101 Кронштейн.m3d
42.367.02.102 Полоса.m3d
42.367.02.103 Косынка.m3d
42.367.02.104 Упор.m3d
42.367.02.105 Усилитель.m3d
42.367.02.106 Стенка.m3d
42.367.02.107 Стенка.m3d
42.367.02.108 Усилитель.m3d
42.367.02.109 Платик.m3d
42.367.02.111 Платик.m3d
42.367.02.112 Усилитель.m3d
42.367.03.001 Полотно.m3d
42.367.03.002 Кронштейн ножа.m3d
42.367.03.003 Швеллер.m3d
42.367.03.004 Косынка.m3d
42.367.03.005 Дуга.m3d
42.367.03.006 Ребро.m3d
42.367.03.007 Поперечина.m3d
42.367.03.008 Пластина.m3d
42.367.03.009 Нож.m3d
42.367.03.009 Пластина.m3d
42.367.03.011 Усилитель.m3d
42.367.03.012 Кронштейн.m3d
42.467.03.008 Пластина.m3d
42.367.00.000 Отвал на МТЗ 1221В-2.a3d
42.367.00.010 Палец.a3d
42.367.01.000 Дышло.a3d
42.367.02.000 Подрамник.a3d
42.367.02.100 Стойка .a3d
42.367.02.100-01 Стойка.a3d
