Перспективная технология и комплекс машин для возделывания льна с модернизацией ЛК-4

Белорусский аграрный технический университет, кафедра СХМ, дипломный проект по дисциплине СХМ, Минск 2006

Ключевые слова: анализ, механизация, уборка, система машин, машин-но-тракторный агрегат, льноуборочный комбайн, очесывающий барабан.
Целью дипломного проекта является закрепления теоретических зна-ний и получение практических навыков.
В проекте приведён анализ хозяйственной деятельности и использования МТП Жировичской Государственной сортоиспытательной станции Слонимского района.
В конструкторской части проекта обоснована целесообразность и перспективность применения очесывающего барабана в льноуборочном комбайне
Выполнены: технологический расчёт: определения защемления стеблей льностеблей и скорости движения льноуборочного комбайна; кинематический: определено передаточное отношение в передаче от ВОМ к рабочему органу; прочностные: расчёты цепи привода, вала на прочность, зубьев в очесывающем барабане.
Обоснованность принятых в проекте решений подтверждено технико – экономическими расчетами.

Состав: Пояснительная записка, ЛК-4 общий вид (ВО), патентный поиск, очесывающий барабан (СБ), деталировка, спецификации, экономика, общая характеристика возделывания льна. Язык документа

Софт: КОМПАС-3D 13 sp2

Файлы:
Диплом ЛК-4/
Диплом ЛК-4/Экономика (Лист-9).CDW
Диплом ЛК-4/Спецификация. Гребенка.spw

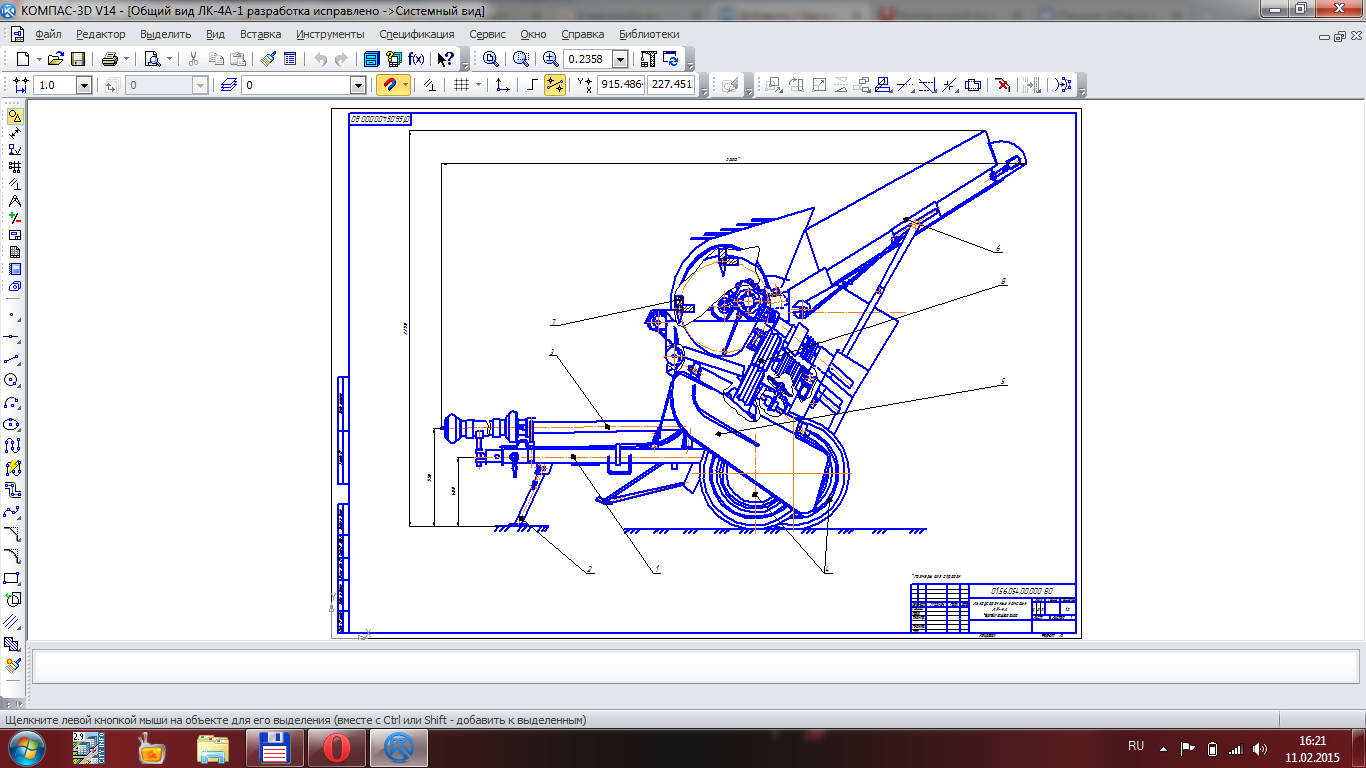

Диплом ЛК-4/Общий вид ЛК-4А-1 разработка исправлено.cdw
Диплом ЛК-4/Общая характеристика возделывания льна.cdw
Диплом ЛК-4/Специфик Общий вид Комбайн.spw
Диплом ЛК-4/Общий вид ЛК-4А-2-А1.cdw
Диплом ЛК-4/Лк-4 технологическая схема разработка.cdw
Диплом ЛК-4/СпецификРабочий орган.spw
Диплом ЛК-4/Записка вся.doc
Диплом ЛК-4/ДеталировкаЛист 1).cdw
Диплом ЛК-4/Патентный поиск (Лист-1).cdw
Диплом ЛК-4/ЛИСТ-6.CDW
Диплом ЛК-4/Очесывающий барабан.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: opg_1972
Дата: 2015-02-11
Просмотры: 1507
