Пленкоукладчик и грядообразователь навесной для ягодных культур

0
2
165
0
0

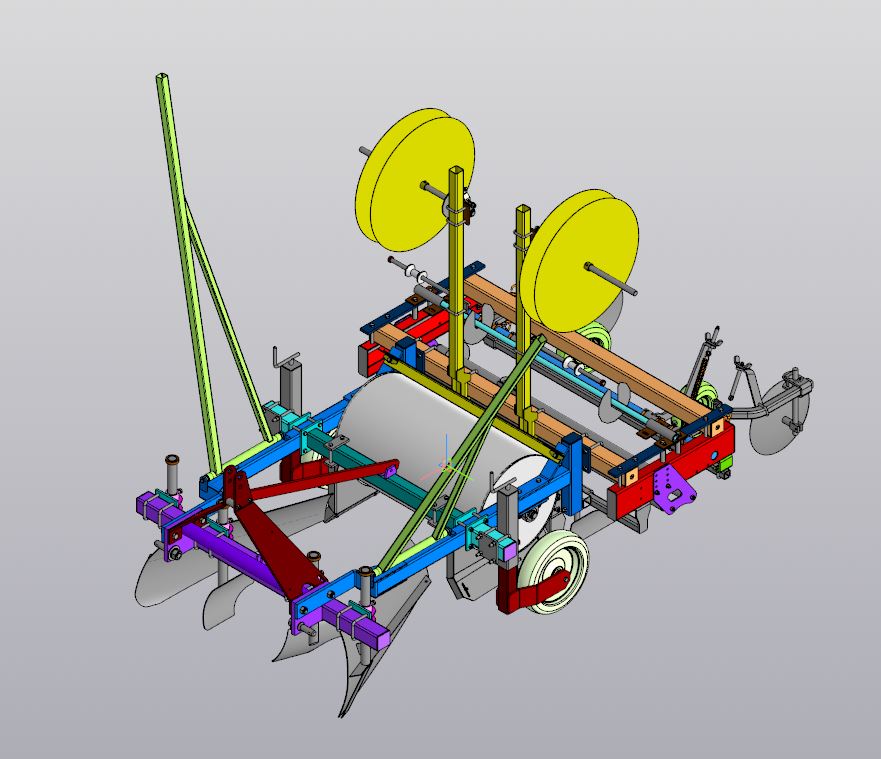

3D модель Пленкоукладчик и грядообразователь навесной для ягодных культур

3Д модели пленкоукладчика и грядообразователя навесного (на трактор) по типу Checchi&Magli

грядообразователь Пленкоукладчик
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Автор
constructor constructor
Дата
12.01.2024
Язык
Русский
Состав
3Д модели
Софт
КОМПАС-3D 20.0 Как открыть?
Содержимое архива
  • К1.00.00.00 СБ - Сборка.a3d
  • К1.00.00.01 - Кронштейн.m3d
  • К1.00.00.02 - Тяга.m3d
  • К1.00.00.03 - Втулка.m3d
  • К1.00.00.04 - Втулка.m3d
  • К1.00.00.05 - Ось.m3d
  • К1.00.00.06 - Хомут М12.m3d
  • К1.00.00.07 - ТР 50х50х4 L=1094.m3d
  • К1.00.00.08 - Планка.m3d
  • К1.00.00.09 - Втулка.m3d
  • К1.00.00.10 - Тр 40х40х5.m3d
  • К1.00.00.11 - Вал.m3d
  • К1.00.00.12 - Хомут М10.m3d
  • К1.00.00.13 - Кронштейн.m3d
  • К1.00.00.14 - Хомут М10.m3d
  • К1.00.00.15 - Хомут М10.m3d
  • К1.00.00.16 - Ограничитель.m3d
  • К1.00.00.17 - Кронштейн.m3d
  • К1.00.00.18 - Скоба.m3d
  • К1.00.00.19 - Планка.m3d
  • К1.00.00.20 - Планка.m3d
  • К1.00.00.21 - Ограничитель.m3d
  • К1.00.00.22 - Труда Ду20х2,8 L=1600.m3d
  • К1.00.00.50 - Уголок 50х30х4.m3d
  • К1.00.00.51 - Кронштейн.m3d
  • К1.01.00.00 СБ - Балка продольная.a3d
  • К1.01.00.00-01 СБ - Балка продольная.a3d
  • К1.01.00.01 - Тр 60х80х5 L=1200.m3d
  • К1.01.00.02 - Тр 60х80х5 L=385.m3d
  • К1.01.00.03 - Кронштейн.m3d
  • К1.01.00.04 - Косынка.m3d
  • К1.01.00.05 - Кронштейн.m3d
  • К1.01.00.06 - Заглушка Тр 60х80.m3d
  • К1.01.00.07 - Планка.m3d
  • К1.01.00.08 - Кронштейн.m3d
  • К1.01.00.09 - Кронштейн.m3d
  • К1.01.00.10 - Кронштейн.m3d
  • К1.02.00.00 СБ - Каток.a3d
  • К1.02.00.01 - Обечайка.m3d
  • К1.02.00.02 - Стенка катка.m3d
  • К1.02.00.03 - Вал.m3d
  • К1.03.00.00 СБ - Балка.a3d
  • К1.03.00.01 - Тр 80х80х5 L=1494.m3d
  • К1.03.00.02 - Кронштейн.m3d
  • К1.03.00.03 - Тр 63х4 L=770.m3d
  • К1.03.00.04 - Кронштейн.m3d
  • К1.03.00.05 - Заглушка Тр 80х80.m3d
  • К1.04.00.00 СБ - Балка.a3d
  • К1.04.00.01 - Тр 60х80х5 l=948.m3d
  • К1.05.00.00 СБ - Балка.a3d
  • К1.05.00.01 - Тр 80х80х5 L=200.m3d
  • К1.05.00.02 - Кронштейн.m3d
  • К1.06.00.00 СБ - Кронштейн.a3d
  • К1.06.00.01 - Втулка.m3d
  • К1.06.00.02 - Косынка.m3d
  • К1.07.00.00 СБ - Балка.a3d
  • К1.07.00.01 - Тр 80х80х5 L=1590.m3d
  • К1.07.00.02 - Заглушка Тр 80х80.m3d
  • К1.08.00.00 СБ - Стойка.a3d
  • К1.08.00.01 - Ролик.m3d
  • К1.08.00.02 - Ограничитель.m3d
  • К1.08.00.03 - Планка.m3d
  • К1.08.01.00 СБ - Стойка.a3d
  • К1.08.01.01 - Тр 50х50х3 L=1110.m3d
  • К1.08.01.02 - Кронштейн.m3d
  • К1.08.01.03 - Планка.m3d
  • К1.08.02.00 СБ - Кронштейн.a3d
  • К1.08.02.01 - Ось.m3d
  • К1.08.02.02 - Планка.m3d
  • К1.08.03.00 СБ - Кронштейн.a3d
  • К1.08.03.01 - Ось.m3d
  • К1.08.03.02 - Кронштейн.m3d
  • К1.08.03.03 - Втулка DIN 1850-3.m3d
  • К1.08.03.10 СБ - Опора.a3d
  • К1.08.03.11 - Кронштейн.m3d
  • К1.08.03.12 - Кронштейн.m3d
  • К1.08.03.13 - Болт.m3d
  • К1.08.05.00 СБ - Диск.a3d
  • К1.08.05.01 - Диск.m3d
  • К1.08.05.02 - Втулка.m3d
  • К1.08.06.00 СБ - Диск.a3d
  • К1.08.06.01 - Диск.m3d
  • К1.08.06.02 - Втулка.m3d
  • К1.09.00.00 СБ - Опора колесная.a3d
  • К1.09.00.01 - Планка.m3d
  • К1.09.00.02 - Винт Трап 22х2.m3d
  • К1.09.00.03 - Втулка.m3d
  • К1.09.01.00 СБ - Опора колеса.a3d
  • К1.09.01.01 - Тр 70х70х3.m3d
  • К1.09.01.02 - Опора.m3d
  • К1.09.01.03 - Ограничитель.m3d
  • К1.09.01.04 - Хомут М12.m3d
  • К1.09.02.00 СБ - Стойка колеса.a3d
  • К1.09.02.01 - Тр 60х60х3 L=400.m3d
  • К1.09.02.02 - Кронштейн.m3d
  • К1.09.02.03 - Флажек.m3d
  • К1.09.02.04 - Гайка.m3d
  • К1.09.03.00 СБ - Ручка.a3d
  • К1.09.03.01 - Втулка.m3d
  • К1.09.03.02 - Ручка.m3d
  • К1.10.00.00 СБ - Балка.a3d
  • К1.10.00.01 - Тр 40х40х5.m3d
  • К1.10.00.02 - Кронштейн.m3d
  • К1.11.00.00 СБ - Балка.a3d
  • К1.11.00.01 - Швеллер.m3d
  • К1.11.00.02 - Косынка.m3d
  • К1.11.00.03 - Планка.m3d
  • К1.11.00.04 - Кронштейн.m3d
  • К1.12.00.00 СБ - Валы.a3d
  • К1.12.00.01 - Кронштейн.m3d
  • К1.12.01.00 СБ - Диск.a3d
  • К1.12.01.01 - Диск.m3d
  • К1.12.01.02 - Втулка.m3d
  • К1.12.02.00 СБ - Вал.a3d
  • К1.12.02.01 - Вал.m3d
  • К1.12.02.02 - Втулка.m3d
  • К1.12.02.03 - Ось.m3d
  • К1.13.00.00 СБ - Колесо малое.a3d
  • К1.13.00.01 - Флажек.m3d
  • К1.13.00.02 - Гайка М16.m3d
  • К1.13.01.00 СБ - Кронштейн.a3d
  • К1.13.01.01 - Кронштейн.m3d
  • К1.13.01.02 - Втулка.m3d
  • К1.13.01.03 - Планка.m3d
  • К1.13.02.00 СБ - Кронштейн.a3d
  • К1.13.02.01 - Скоба.m3d
  • К1.13.02.02 - Планка.m3d
  • К1.13.03.00 СБ - Кронштейн.a3d
  • К1.13.03.01 - Указатель.m3d
  • К1.13.03.02 - Ось.m3d
  • К1.13.04.00 СБ - Кронштейн.a3d
  • К1.13.05.00 СБ - Шпилька М16.a3d
  • К1.13.05.01 - Кольцо.m3d
  • К1.13.05.02 - Шпилька М16.m3d
  • К1.14.00.00 СБ - Кронштейны Диска фрезы.a3d
  • К1.14.00.01 - Кронштейн.m3d
  • К1.14.01.00 СБ - Кронштейн.a3d
  • К1.14.01.02 - Кронштейн тп 40х40х5.m3d
  • К1.14.02.00 СБ - Диск фреза.a3d
  • К1.14.02.01 - Ось.m3d
  • К1.14.02.02 - Стойка.m3d
  • К1.14.02.03 - Диск.m3d
  • К1.14.03.00 СБ - Шпилька М16.a3d.bak.a3d
  • К1.14.03.01 - Шпилька М16.m3d
  • К1.15.00.00 СБ - Щит.a3d
  • К1.15.00.01 - Указатель.m3d
  • К1.15.01.00 СБ - Щит.a3d
  • К1.15.01.01 - Стойка .m3d
  • К1.15.01.02 - Щит.m3d
  • К1.16.00.00 СБ - Щит.a3d
  • К1.16.00.01 - Планка.m3d
  • К1.16.00.02 - Планка.m3d
  • К1.16.00.03 - Кронштейн.m3d
  • К1.16.00.04 - Накладка.m3d
  • К1.16.01.00 СБ - Щит.a3d
  • К1.16.01.01 - Щит.m3d
  • К1.16.01.02 - Планка.m3d
  • К1.16.01.03 - Косынка.m3d
  • К1.16.01.04 - Косынка.m3d
  • К1.17.00.00 СБ - Щит.a3d
  • К1.17.00.01 - Стойка.m3d
  • К1.17.00.02 - Щит.m3d
  • К1.18.00.00 СБ - Щит.a3d
  • К1.18.00.01 - Стойка.m3d
  • К1.18.00.02 - Планка.m3d
  • К1.18.00.03 - Щит.m3d
  • К1.18.00.04 - Косынка.m3d
  • К1.18.00.05 - Косынка.m3d
  • К1.19.00.00 СБ - Маркер.a3d
  • К1.19.00.01 - Втулка.m3d
  • К1.19.00.02 - Втулка.m3d
  • К1.19.01.00 СБ - Маркер.a3d
  • К1.19.01.01 - Балка.m3d
  • К1.19.01.02 - Укосина.m3d
  • К1.19.01.03 - Перемычка.m3d
  • К1.20.00.00 СБ - Отводы капельника.a3d
  • К1.20.00.01 - Кронштейн.m3d
  • К1.20.00.02 - Хомут М10.m3d
  • К1.21.00.00 СБ - Держатель пленки.a3d
  • К1.21.00.01 - Кронштейн.m3d
  • К1.21.00.02 - Кронштейн.m3d
  • К1.21.00.03 - Диск.m3d
  • Колесо 3.50-4.m3d
  • Колесо 4.00-8.m3d
  • Колодка тормозная.m3d
  • Опора подшипниковая Р206.m3d
  • Опора с подшипниками.m3d
  • Отвод Ду50 60град.m3d
  • Пружина колеса.m3d
  • Пружина тормозной колодки.m3d
  • Пружина.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
