Плуг восьмикорпусный навесной ПЛН-8-40

Плуг восьмикорпусной навесной ПЛН-8-40 предназначен для вспашки незасоренных почв с удельным сопротивлением до 0,9 кгс/см2 и твердостью до 40 кгс/см2 под зерновые и технические культуры.
Агрегатируется с тракторами класса 5, К-700.
Модернизирован механизм перевода в транспортное положение и регулировки глубины вспашки.
Технические характеристики плуга восьмикорпусного навесного ПЛН-8-40
Производительность, га/час 1,92-3,20
Ширина захвата, м 3,2
Глубина обработки, см до 30
Масса, кг 2150
Габаритные размеры, мм:
- длина 7080
- ширина 3865
- высота 1700

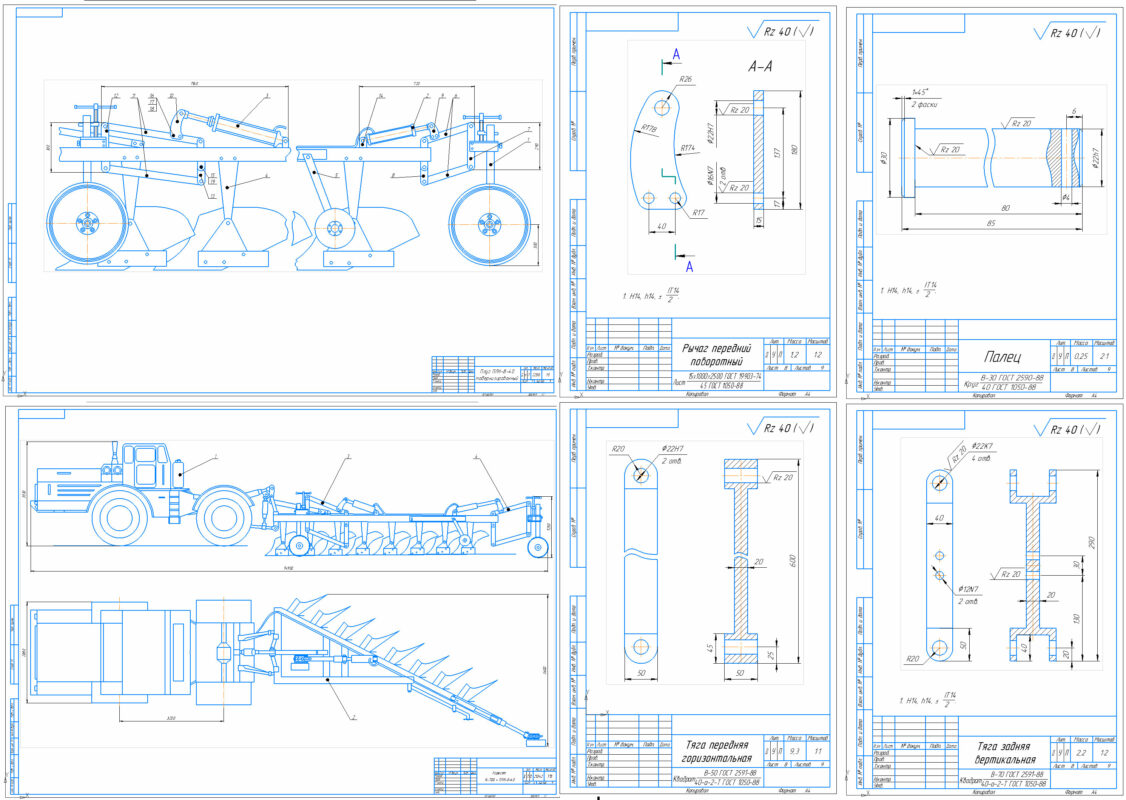

Состав: СБ, ВО, Деталировка. Язык документа

Софт: КОМПАС-3D 14

Файлы:
ПЛН-8-40/

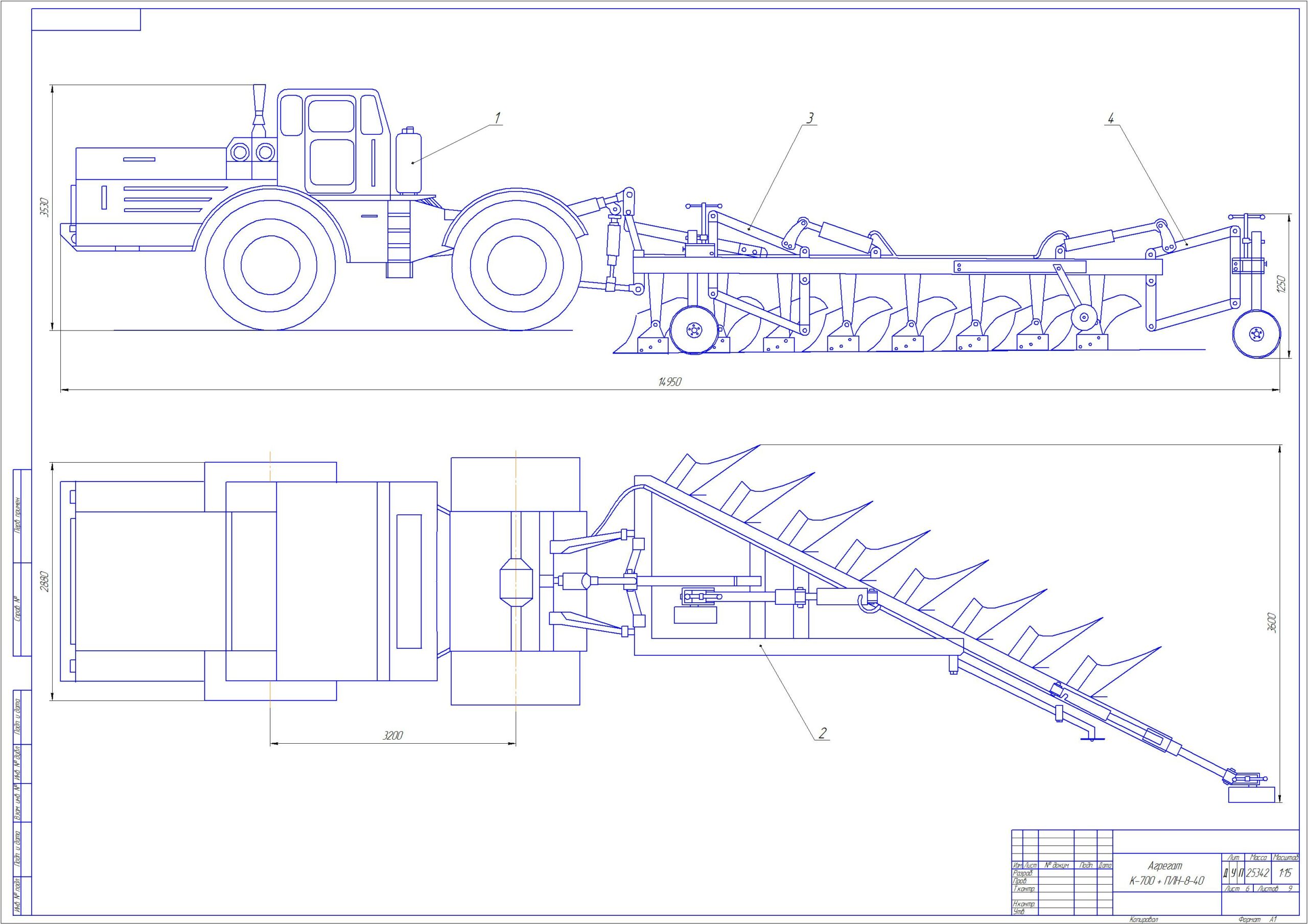

ПЛН-8-40/6_Вид Общий.cdw
ПЛН-8-40/7_Сборочный чертеж.cdw
ПЛН-8-40/детали/
ПЛН-8-40/детали/Тяга передняя вертикальная.cdw
ПЛН-8-40/детали/Рычаг передний.cdw
ПЛН-8-40/детали/Тяга передняя горизонтальная.cdw
ПЛН-8-40/детали/Кронштейн.cdw
ПЛН-8-40/детали/Рычаг задний.cdw
ПЛН-8-40/детали/Тяга задняя горизонтальная.cdw
ПЛН-8-40/детали/Тяга задняя вертикальная.cdw
ПЛН-8-40/детали/Палец.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Sergeej
Дата: 2015-02-10
Просмотры: 7337
2 комментария
    1

    3D модель есть? Или только чертежи?

      2

      см. кнопку просмотр файлов. только чертежи
