Построение рабочей поверхности корпуса плуга

Калмыцкий гос. Университет им. Б.Б.Городовикова
Кафедра Агроинженерия
Курсовой проект по дисциплине "Сельхоз машины"
На тему: "Построение рабочей поверхности корпуса плуга"
Элиста 2017

Глубина пахоты a: 27 см
Скорость движения машины: 1,5
Число оборотов карданного вала n0 : 520 мин-1
Передаточное число от карданного вала к валу кривошипа i: 0,7
Шаг сегмента t,: 76,2 мм
Шаг пальцев t0: 76,2 мм
Отношение хода ножа к шагу сегментов: 1
Ширина переднего основания сегмента b : 15 мм
Ширина сегментов на линии опорных выступов a : 60 мм
Рабочая высота сегментов (от линии опорных выступов) c : 40 мм
Ширина пальцев пластинки на линии опорных выступов a1 : 32 мм
Ширина пальцевой пластинки на линии переднего основания сегмента b1 : 22 мм
Высота среза H: 10 см
Угол, определяющий установку лемеха относительно дна борозды ɣ: 30
Угол, определяющий положение нижней образующей относительно стенки борозды ɵ0: 41
Угол, определяющий положение верхней образующей относительно стенки борозды ɵmax: 43
Наименьший угол наклона образующей к стенке борозды ɵmin: 39
Угол, определяющий величину отклонения касательной направляющей кривой от вертикали ∆ɣ: 6
Скорость машины: 1,4 м/с
Число оборотов мотовила: 32 мин-1
Диаметр мотовила: 1400 мм
Число планок:

Содержание:
1. Построение рабочей поверхности корпуса плуга
2. Изучение процесса работы сегмента режущего аппарата
3. Изучение процесса работы мотовила

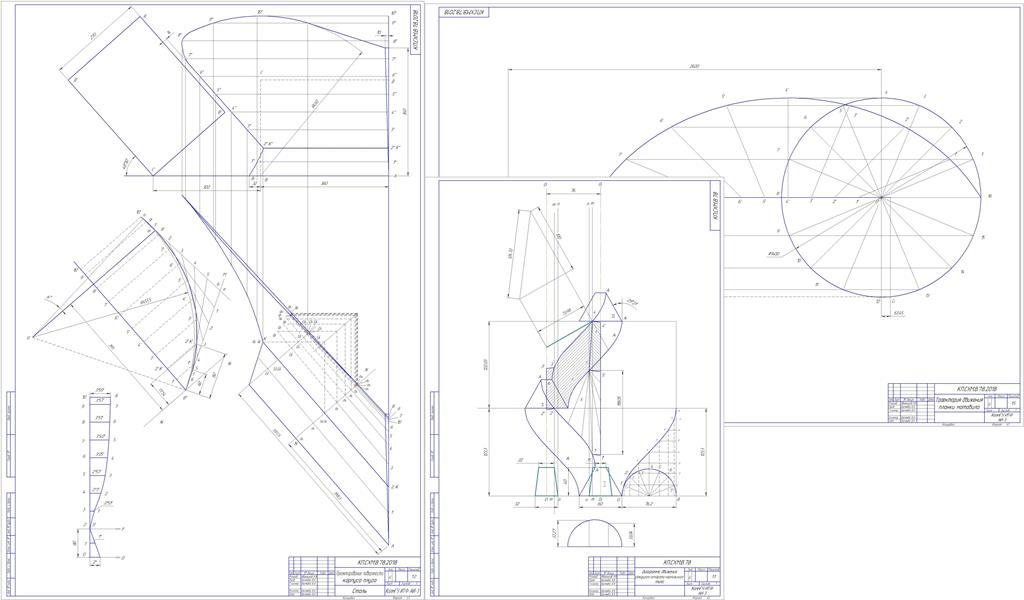

Состав: Проектирование поверхности корпуса плуга, Диаграмма движения режущего аппарата нормального типа, Траектория движения планки мотовила, исходные данные, пояснительная записка. Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Построение рабочей поверхности корпуса плуга

Исходные данные В-78.docx
Пояснительная записка В-78.docx
1 -78.cdw
2 -78.cdw
3 -78.cdw
