Конкурс асов 3D-моделирования

Поворотная колонка

Пинский государственый аграрно-технический колледж
Ремонт и обслуживание с/х техники
Пинск 2014

Поворотная колонка входит в комплекс оборудования маслосклада нефтехозяйств и предназначена для фиксации заливочного напорного шланга и его поворота при заполнении нефтепродуктами мелкой тары из ёмкостных резервуаров. Устанавливается стационарно в помещении маслосклада. Колонка состоит из следующих основных деталей (перечислить).Привод поворота колонки от понижающего редуктора через цепную передачу. Нефтепродукты поступают от перекачивающего насоса.

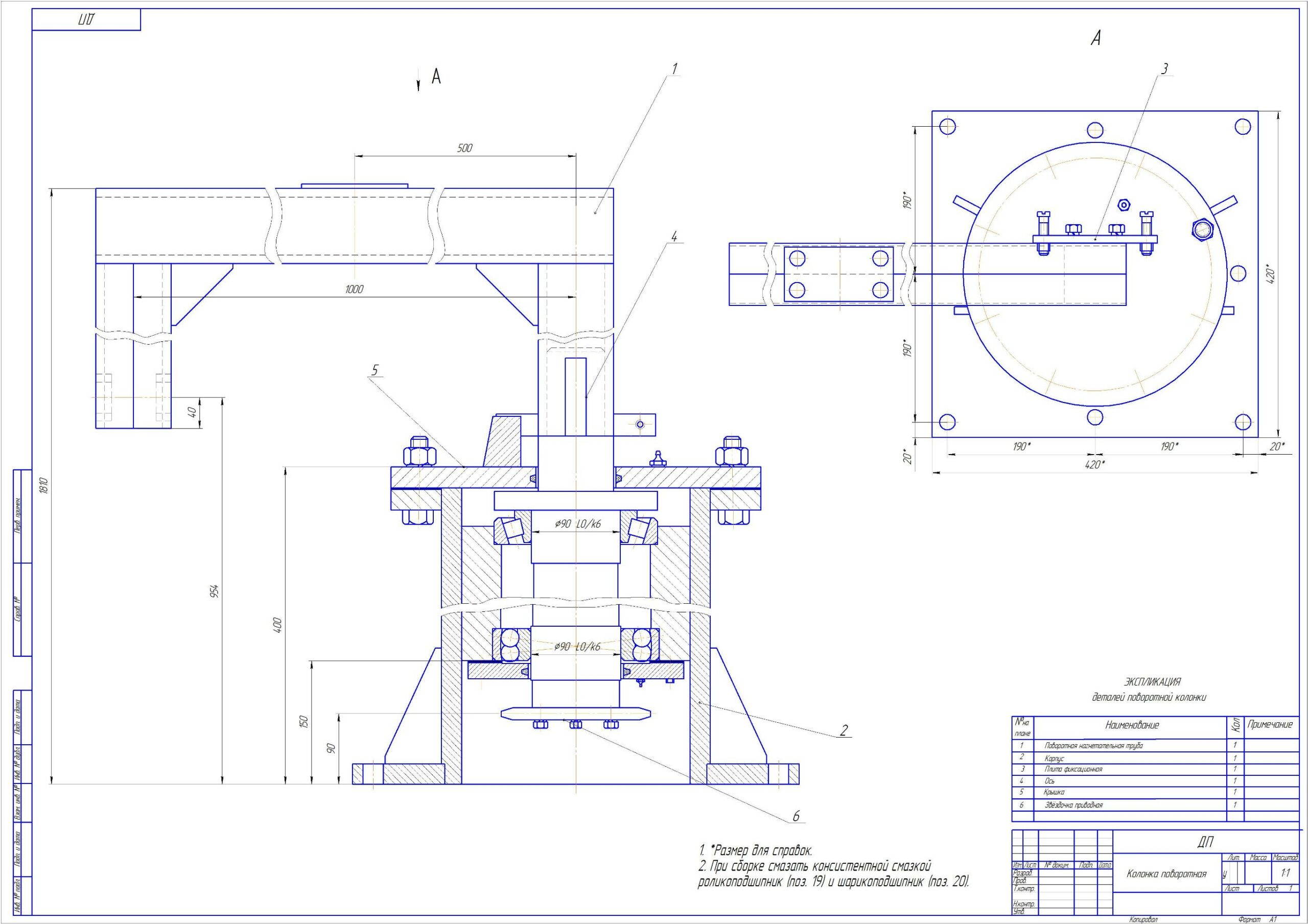

Состав: Поворотная колонка (СЧ), Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 13

Файлы:
Поворотная колонка\Деталировка.frw
Поворотная колонка\Описание поворотной колонки.docx
Поворотная колонка\Поворотная колонка.cdw
Поворотная колонка\Спецификация.spw
Поворотная колонка
