Пермский государственный аграрно-технологический университет;
Процессов и машин в агробизнесе;
Механизация сельского хозяйства;
Курсовой проект на тему: Повышение эффективности сгребания сена модернизацией граблей ГДС-6;
2023
В технологии заготовки растительных кормов важной опера¬цией является сушка. Травянистые растения при скашивании содержат 60…85 % влаги. Чтобы в срезанных растениях полностью прекратились физиолого-биологические процессы, необходимо в корот¬кие сроки снизить их влажность, поскольку, чем дольше скошенная масса остается на поле, тем выше потери питатель¬ных веществ и вероятность вымывания их в случае осадков. При сушке трав в поле до влаж-ности 20 % теряется не менее 25 % питательных веществ.
Причиной потерь является также воздействие на растения рабочих органов машин при ворошении и подборе массы. Размер механических потерь при сушке сена зависит от по¬годных условий, вида трав и применяемых машин. Боль¬ше всего при сушке теряется нежных частей у бобовых трав (15…35 %) и сравнительно немного у злаковых (2...5 %). Особенно ве¬лики потери листьев и соцветий, если ворошат, сгребают и коп¬нят почти высохшие растения.
Поэтому одной из главных причин модернизации являются исключения пропусков и загрязнения. При работе на склонах и каменистых почвах необходимо подержание равномерности сгребания в пределах допустимых агротехнических требований. Необходима требуемая жесткость пружинного зуба, чтобы исключить поломку или отгибание от нормы, что может привести к потерям сгребаемого материала. Правильный расчет параметров обеспечит качественное выполнение работ.
Целью курсовой работы является: Повышение эффективности сгребания сена модернизацией граблей ГДС-6.
Для достижения поставленной цели необходимо решить следующие задачи:
1. Рассмотреть современное состояние вопроса механизации сгребания сена.
2. Разработать конструкцию граблей, способных производить сгребание сена в соответствии с агротехническими требованиями и произвести расчёт модернизированного узла.
3. Разработать инструкции при проведении настройки и регулировки грабель ГДС-6, а также требования безопасности при её эксплуатации.
Введение 2
1. Современное состояние механизации сгребания сена 3
1.1 Особенности технологического процесса сгребания 3
1.2 Классификация граблей 3
1.3 Обзор современных граблей 6
1.4 Патентный обзор 10
2. Конструкторская разработка 14
2.1 Агротехнические требования к качеству выполнения процесса сгребания 14

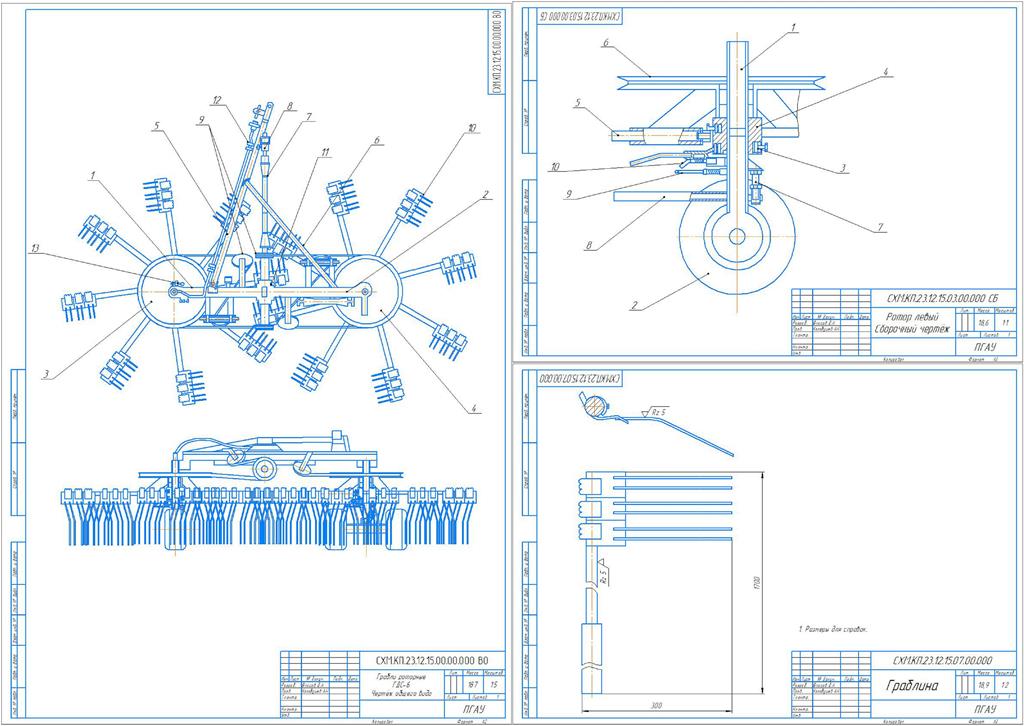

2.2 Описание модернизации грабель ГДС-6 15
2.3 Расчёт основных параметров граблей ГДС-6 18
3 Настройка, регулировка и техника безопасности 23
Заключение 26
Содержание 27
Список литературы 28
