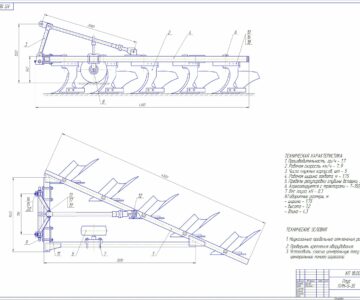

Курсовой проект на тему: Повышение качества отвальной обработки почвы модернизацией плуга ПС-6-35 с разработкой корпуса плуга с регулированием угла лемешно-отвальной поверхности;
2023
Цель изобретения - повышение качества обработки почвы и дополнительное снижение энергоемкости процесса отвальной обработки почвы за счет определения значения угла постановки рабочего органа плуга к стенке борозды и величины его поступательного бокового перемещения в зависимости от скорости движения агрегата и регулировкой их на базовой лемешно-отвальной поверхности рабочего органа плуга с помощью разработанного устройства.
Поставленная цель достигается тем, что в способе, заключающемся в регулировании углов, характеризующих лемешно-отвальную поверхность, в отличие от прототипа вначале определяют значение угла постановки лемеха рабочего органа к стенке борозды и величину его поступательного бокового перемещения в зависимости от скорости движения агрегата с помощью компьютерного устройства, для чего параметры базовой лемешно-отвальной поверхности, предназначенной для работы на первой заданной скорости движения агрегата, и параметры лемешно-отвальной поверхности, предназначенной для работы на второй заданной скорости движения агрегата, заносят с помощью программы в компьютерное устройство и строят обе лемешно-отвальные поверхности графически, затем аппроксимируют их плоскостями и определяют нормали к последним, совмещая полученные нормали, определяют числовое значение угла постановки рабочего органа к стенке борозды и величину его бокового перемещения, на которое необходимо повернуть и переместить базовую лемешно-отвальную поверхность в соответствии с заданной скоростью движения и агротехническими и технологическими требованиями по перекрытию ширины захвата рабочих органов между собой; полученные параметры лемешно-отвальной поверхности устанавливают регулировкой базовой лемешно-отвальной поверхности рабочих органов плуга путем последовательных ее поворотов и перемещений.
Поворот рабочих органов производится в пределах угла γ=12°, а величина боковых перемещений, соответствующая вышеотмеченному углу равна а=70 мм, предназначенному для работы агрегата на заданной скорости, при этом первый рабочий орган плуга закреплен без возможности бокового перемещения, второй рабочий орган перемещается на величину, равную (а), а третий рабочий орган на величину (2а), четвертый - на величину (3а) соответственно.

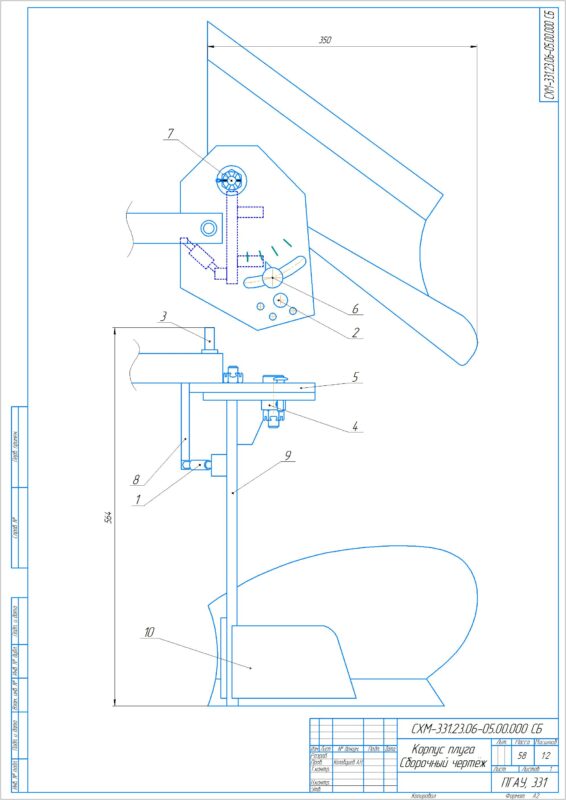

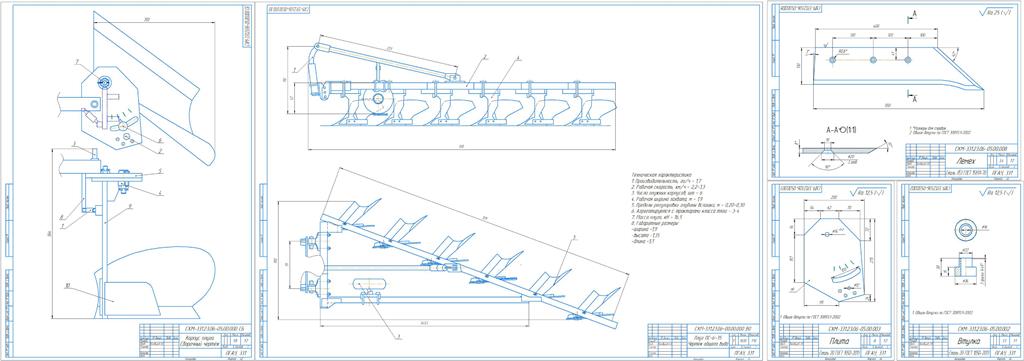

Предлагаемый отвальный плуг включает рабочие органы, опорное колесо, систему управления параметрами лемешно-отвальной поверхности с гидроцилиндром, раму, состоящую из продольного, поперечного и несущего брусьев. В предлагаемом устройстве для регулирования на базовом плуге угла постановки рабочего органа к стенке борозды, применяется система управления, которая включает в себя телескопические кронштейны, с помощью которых рабочие органы присоединены к несущему брусу рамы и верхнюю и нижнюю плиты для установки угла постановки рабочего органа к стенке борозды. Телескопический кронштейн представляет собой трубу квадратного сечения, одним концом жестко закрепленную на верхней плите устройства, а другим концом вставленную с возможностью свободного перемещения и взаимного фиксирования с помощью фиксирующего устройства во внешнюю трубу большего типоразмера, с зазором между трубами 1-2 мм, жестко закрепленную под несущим брусом рамы. Верхняя плита, в которой выполнены криволинейный сквозной паз и отверстия, а также нанесена градуировка, прикреплена к нижней плите с соответствующими отверстиями, жестко и горизонтально закрепленной к верхней части стойки рабочего органа 9 (рис. 2.1), причем плиты соединены между собой с возможностью перемещения относительно друг друга посредством крепежной оси 7, на которую навернута корончатая гайка со шплинтом.
Изменение угла установки рабочего органа к стенке борозды дает возможность получить наиболее рациональный тип лемешно-отвальной поверхности.
Таким образом, используя стандартное тяговое усилие трактора, рассматриваемая конструкция позволяет:
- менять характеристики лемешно-отвальной поверхности в зависимости от скорости движения агрегата, для получения наилучшего качества обработки почвенного пласта;
- в кратчайшие сроки получить орудие для высококачественной обработки различных почв;
- увеличить рабочую скорость трактора при обработке почвы;
- уменьшить энергоемкость технологического процесса обработки почвы и соответственно снизить расход топлива.
Применение в сельском хозяйстве заявляемого способа определения и регулирования параметров ЛОП рабочих органов отвального плуга для основной обработки почвы и устройства для регулирования позволит снизить себестоимость производства и получить дополнительную прибыль за счет снижения расхода топлива и повышения урожайности.
Введение 2
1. Современное состояние механизации вспашки 3
1.1 Особенности технологического процесса вспашки 3
1.1Обзор существующих плугов 5
1.2 Патентный обзор и обоснование выбора прототипа 9
2. Конструкторская разработка 15
2.1 Агротехнические требования отвальной обработки почвы 15
2.2 Описание модернизации плуга ПС-6-35 19
2.3 Определение сопротивления корпусов плуга 23
2.4 Расчёт болтового соединения 25
3. Настройка, регулировка и техника безопасности 27
3.1 Настройки и регулировки модернизированного плуга ПС-6-35 27
3.2 Техника безопасности при эксплуатации плуга 29
Заключение 32
Содержание 34
Список литературы 35
