Повышение качества уборки зерновых, модернизацией комбайна «CLAAS MEGA 360» совершенствованием системы очистки

Пермский государственный аграрно-технологический университет;
Процессов и машин в агробизнесе;
Механизация сельского хозяйства;
Курсовой проект на тему:повышение качества уборки зерновых, модернизацией комбайна «CLAAS MEGA 360» совершенствованием системы очистки;
2025

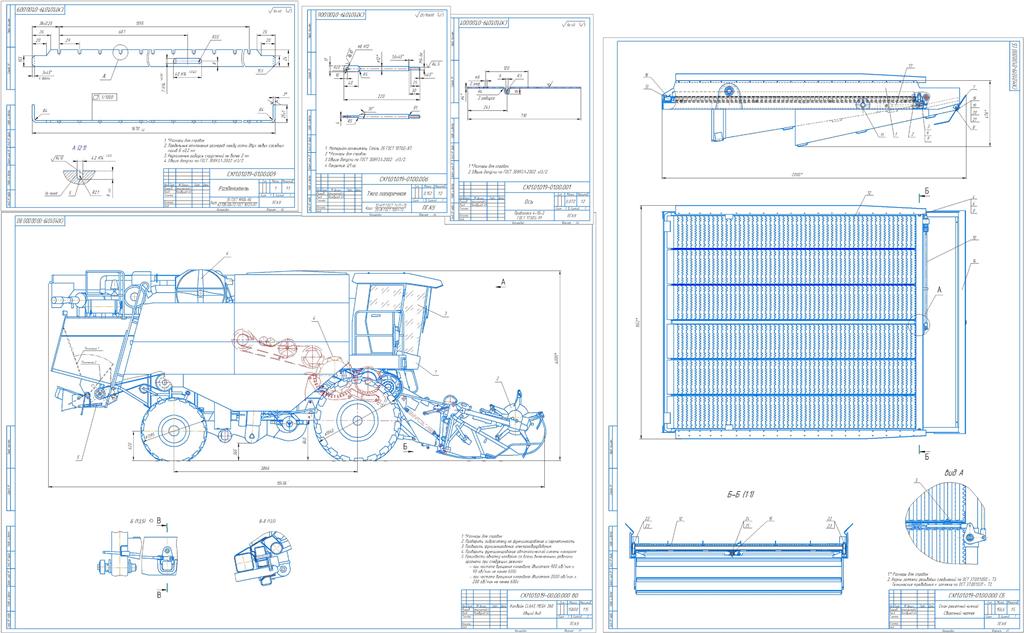

Модернизация заключается в замене одной секции нижнего решетного стана на две независимые друг от друга секции.
Изменение конструкции позволит упростить монтаж-демонтаж решет, технического обслуживания и ремонта, так же очистки решет при забивании.
В результате модернизации нет обходимости при ремонте полностью демонтировать решетный стан, а лишь одну из секций. На решетном стане устанавливается две независимые друг от друга системы регулировок с установкой отдельных тяг и рычагов на каждую секцию.
Наличие на полях уклона неизбежно ведет к неравномерному распределению поступившего на решетный стан зернового вороха и к снижению эффективности его очистки. При продольном уклоне изменяется скорость и время движения вороха, что приводит к его скапливанию или уменьшению времени пребывания на решетах. При поперечном уклоне зерновой ворох перемещается к боковине, что приводит к его низкой продуваемости и к увеличению толщины слоя вороха и плохой продуваемости в этой зоне. Часть зерна не успевает выделиться и уходит в колосовой шнек. Модернизация позволит отрегулировать секции на разные положения с целью снижения скапливания и плохой продуваемости вороха.
Введение 2
1. Современное состояние механизации уборки зерновых 3
1.1 Обзор существующих зерноуборочных комбайнов 3
1.2 Патентный обзор и обоснование выбора прототипа 10
2. Конструкторская разработка 15
2.1 Описание предлагаемого модернизации зерноуборочного комбайна 15
2.3 Технологические, прочностные и кинематические расчёты 18
3 Настройки, регулировки и техника безопасности при эксплуатации зерноуборочного комбайна «CLAAS MEGA 360» 27
3.1 Настройки и регулировки 27
3.2 Техника безопасности при эксплуатации 31
Заключение 34
Содержание 35
Список литературы 36
