Ширина захвата бороны 2,6 метра. Ее можно агрегатировать с тракторами от 1,4 до 2-го тягового класса. Масса конструкции 1150кг. Рабочая скорость до 12км/час. Производительность - 3га/час. Количество рабочих органов (дисков) 16шт , диаметр диска- 560мм.
- Главная -
- Чертежи -
- Сельское хозяйство -
- Механизация сельского хозяйства -
- Прицепная дисковая борона 2,6х2Н на МТЗ-80

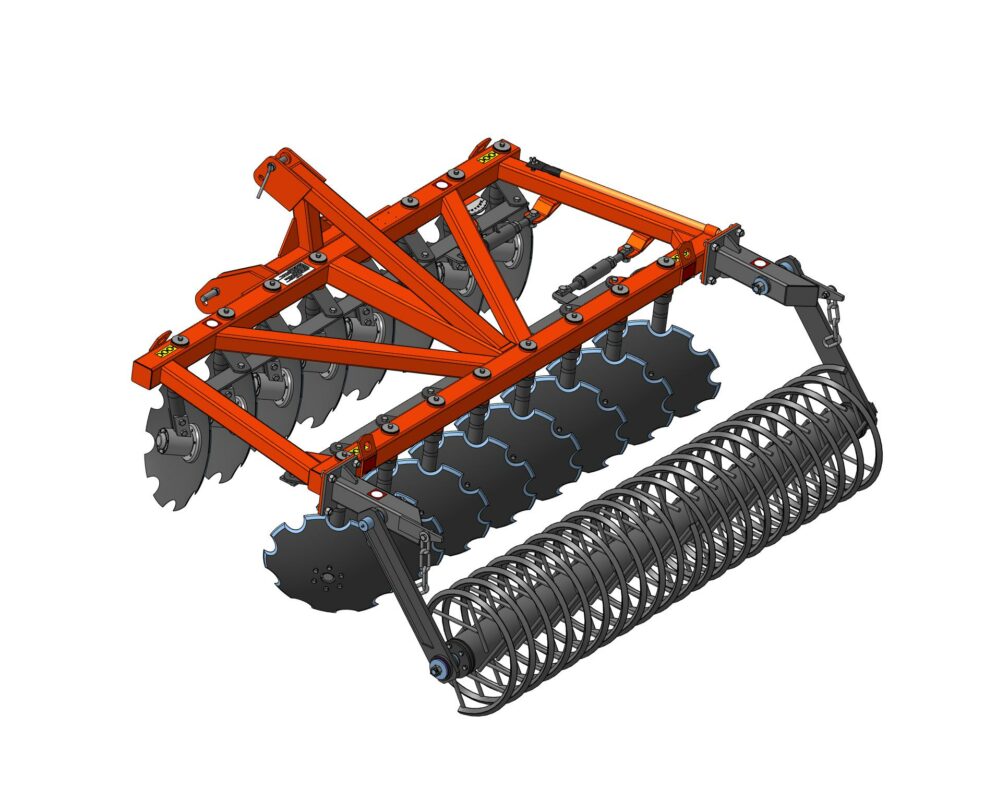

Прицепная дисковая борона 2,6х2Н на МТЗ-80
0
16
201
1
0
150
Сообщить о проблеме
Автор
СФАЙРАТ
I
Дата
24.07.2024
Язык
Русский
Состав
3D сборка с деталями
Софт
КОМПАС-3D 18
Как открыть?
Содержимое архива
-
borona26x2n
-
Констр. док. АБД-2,6х2Н
-
АБД-2,6.01.00.000 Рама
-
АБД-2,6.01.00.407 Косынка.m3d
-
АБД-2,6.01.00.802 Упор.m3d
-
АБД-2,6.01.00.402 Заглушка.m3d
-
АБД-2,6.01.00.804 Втулка.m3d
-
АБД-2,6.01.01.000 Основание
-
АБД-2,6.01.01.806 Брус.m3d
-
АБД-2,6.01.01.801 Раскос.m3d
-
АБД-2,6.01.01.000 Основание.a3d
-
АБД-2,6.01.01.802 Поперечина.m3d
-
Thumbs.db
-
АБД-2,6.01.01.807 Втулка.m3d
-
АБД-2,6.01.01.401 Заглушка.m3d
-
АБД-2,6.01.01.804 Жесткость.m3d
-
АБД-2,6.01.01.805 Брус.m3d
-
АБД-2,6.01.01.803 Раскос.m3d
-
-
АБД-2,6.01.02.000 Кронштейн
-
АБД-2,6.01.02.000 Кронштейн.a3d
-
АБД-2,6.01.02.403 Накладка.m3d
-
АБД-2,6.01.02.402 Косынка.m3d
-
Thumbs.db
-
АБД-2,6.01.02.401 Кронштейн.m3d
-
АБД-2,6.01.02.000-01 Кронштейн.a3d
-
-
Thumbs.db
-
АБД-2,6.01.00.406 Основание.m3d
-
АБД-2,6.01.00.404 Жесткость.m3d
-
АБД-2,6.01.00.403 Накладка.m3d
-
АБД-2,6.01.00.803 Труба.m3d
-
АБД-2,6.01.00.401 Фланец.m3d
-
АБД-2,6.01.00.405 Петля строповочная.m3d
-
АБД-2,6.01.03.000 Кронштейн
-
АБД-2,6.01.03.000-01 Кронштейн.a3d
-
АБД-2,6.01.03.000 Кронштейн.a3d
-
Thumbs.db
-
АБД-2,6.01.03.601 Накладка.m3d
-
АБД-2,6.01.03.401 Проушина.m3d
-
-
АБД-2,6.01.00.000 Рама.a3d
-
АБД-2,6.01.00.801 Раскос.m3d
-
-
АБД-2,6.00.00.402 Шкала.m3d
-
2,6х2111.Final Color Output.png
-
АБД-2,6.02.00.000 Планка регулировочная
-
АБД-2,6.02.00.502 Планка.m3d
-
Thumbs.db
-
АБД-2,6.02.00.000-01 Планка регулировочная(задняя).a3d
-
АБД-2,6.02.00.000 Планка регулировочная(передняя).a3d
-
АБД-2,6.02.00.501 Полоса.m3d
-
-
АБД-2,6.00.00.601 Ось.m3d
-
АБД-2,6.00.00.001 Аппликация.m3d
-
2,6х2111.Alpha Output.png
-
Thumbs.db
-
АБД-2,6.03.00.000 Шлейф
-
АБД-2,6.03.20.000 Подшипниковый узел
-
АБД-2,6.03.20.010 Ступица
-
АБД-2,6.03.20.412 Фланец.m3d
-
АБД-2,6.03.20.010 Ступица.a3d
-
Thumbs.db
-
АБД-2,6.03.20.811 Труба.m3d
-
-
Thumbs.db
-
АБД-2,6.03.20.001 Прокладка.m3d
-
АБД-2,6.03.20.402 Крышка.m3d
-
АБД-2,6.03.20.601 Вал.m3d
-
АБД-2,6.03.20.000 Подшипниковый узел.a3d
-
АБД-2,6.03.20.401 Шайба.m3d
-
-
АБД-2,6.03.10.000 Каток
-
АБД-2,6.03.10.401 Фланец в сборку.m3d
-
АБД-2,6.03.10.000 Каток.a3d
-
АБД-2,6.03.10.602.Спица.m3d
-
АБД-2,6.03.10.801 Труба.m3d
-
Thumbs.db
-
АБД-2,6.03.10.601-01 Спираль.m3d
-
АБД-2,6.03.10.401 Фланец.m3d
-
АБД-2,6.03.10.601 Спираль.m3d
-
-
АБД-2,6.03.00.403 Шайба.m3d
-
АБД-2,6.03.30.000 Стойка
-
АБД-2,6.03.30.403 Гнездо.m3d
-
АБД-2,6.03.30.601 Ось.m3d
-
Thumbs.db
-
АБД-2,6.03.30.402 Ребро.m3d
-
АБД-2,6.03.30.000 Стойка.a3d
-
Цепь
-
Звено.m3d
-
Thumbs.db
-
Цепь.a3d
-
Цепь для чертежа.a3d
-
Половинка Звена.m3d
-
-
АБД-2,6.03.30.401 Щека.m3d
-
АБД-2,6.03.30.000-01 Стойка.a3d
-
-
АБД-2,6.03.40.000 Стойка
-
АБД-2,6.03.40.401 Пластина.m3d
-
АБД-2,6.03.40.000 Стойка.a3d
-
Thumbs.db
-
АБД-2,6.03.40.801 Труба.m3d
-
АБД-2,6.03.40.000-01 Стойка.a3d
-
АБД-2,6.03.40.402 Заглушка.m3d
-
АБД-2,6.03.40.601 Втулка.m3d
-
АБД-2,6.03.40.403 Косынка.m3d
-
-
АБД-2,6.03.00.402 Шайба.m3d
-
АБД-2,6.03.00.401 Шайба.m3d
-
АБД-2,6.03.00.000 Шлейф..a3d
-
Thumbs.db
-
АБД-2,6.03.00.001 Уплотнение.m3d
-
-
АБД-2,6.00.00.000 Дискатор.a3d
-
Унифицированные детали
-
КПВН.90.00.000 Чистик
-
КПВН.90.00.000 Чистик.a3d
-
КПВН.90.10.000 Скребок
-
КПВН.90.10.401 Пластина.m3d
-
Thumbs.db
-
КПВН.90.10.000 Скребок.a3d
-
КПВН.90.10.801 Наконечник.m3d
-
-
Thumbs.db
-
КПВН.90.00.001 Рукоятка.m3d
-
Шуруп 1-3 20.2.09 ГОСТ 1144-80.m3d
-
-
СПО.00.003 Аппликация (подставка).m3d
-
Пленка красная.m3d
-
Thumbs.db
-
Пленка белая.m3d
-
Маслёнка 1.2.Ц6 ГОСТ 19853-74.m3d
-
КТ.10.001 Аппликация (Строповка).m3d
-
-
АБД-2,6.08.00.000 Рабочий орган
-
БДФ Диск.m3d
-
Thumbs.db
-
АБД-2,6.08.00.401 Шайба.m3d
-
АБД-2,6.08.02.000 Подшипниковый узел
-
АБД-2,6.08.02.801 Кольцо.m3d
-
АБД-2,6.08.02.001 Прокладка.m3d
-
АБД-2,6.08.02.401 Шайба защитная.m3d
-
АБД-2,6.08.02.010 Ступица
-
АБД-2,6.08.02.811 Корпус.m3d
-
АБД-2,6.08.02.010 Ступица.a3d
-
АБД-2,6.08.02.411 Щека.m3d
-
АБД-2,6.08.02.010-01 Ступица.a3d
-
Thumbs.db
-
-
АБД-2,6.08.02.603 Ось.m3d
-
АБД-2,6.08.02.601 Втулка.m3d
-
АБД-2,6.08.02.602 Шайба.m3d
-
Thumbs.db
-
АБД-2,6.08.02.000-01 Подшипниковый узел.a3d
-
АБД-2,6.08.02.402 Крышка.m3d
-
АБД-2,6.08.02.604 Гайка.m3d
-
АБД-2,6.08.02.000 Подшипниковый узел.a3d
-
-
АБД-2,6.08.00.000-01 Рабочий орган.a3d
-
АБД-2,6.08.00.000 Рабочий орган.a3d
-
АБД-2,6.08.01.000 Стойка поворотная
-
АБД-2,6.08.01.000 Стойка поворотная.cdw
-
АБД-2,6.08.01.601 Стойка.cdw
-
АБД-2,6.08.01.000 Стойка поворотная.spw
-
АБД-2,6.08.01.801 Втулка.m3d
-
АБД-2,6.08.01.801 Втулка.cdw
-
АБД-2,6.08.01.501 Планка.m3d
-
Thumbs.db
-
АБД-2,6.08.01.000 Стойка поворотная.a3d
-
АБД-2,6.08.01.501 Планка.cdw
-
АБД-2,6.08.01.601 Стойка.m3d
-
-
-
АБД-2,6.06.00.000 Указатель
-
АБД-2,6.06.00.000 Указатель.a3d
-
АБД-2,6.06.00.401 Основание.m3d
-
Thumbs.db
-
АБД-2,6.06.00.402 Стойка.m3d
-
-
АБД-2,6.04.00.000 Талреп
-
АБД-2,6.04.00.000 Талреп(разложен).a3d
-
АБД-2,6.04.00.601 Винт.m3d
-
АБД-2,6.04.00.000 Талреп.a3d
-
АБД-2,6.04.01.000 Корпус
-
АБД-2,6.04.01.000 Корпус.a3d
-
АБД-2,6.04.01.801 Труба.m3d
-
АБД-2,6.04.01.601-01 Гайка.m3d
-
АБД-2,6.04.01.601 Гайка.m3d
-
-
Thumbs.db
-
АБД-2,6.04.00.601-01 Винт.m3d
-
-
АБД-2,6.07.00.000 Штырь
-
АБД-2,6.07.00.000 Штырь.a3d
-
Thumbs.db
-
АБД-2,6.07.00.601 Ось.m3d
-
АБД-2,6.07.00.602 Рукоятка.m3d
-
-
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
