Прикатывающий каток с выравнивателем почвы для КПЭ-3,8

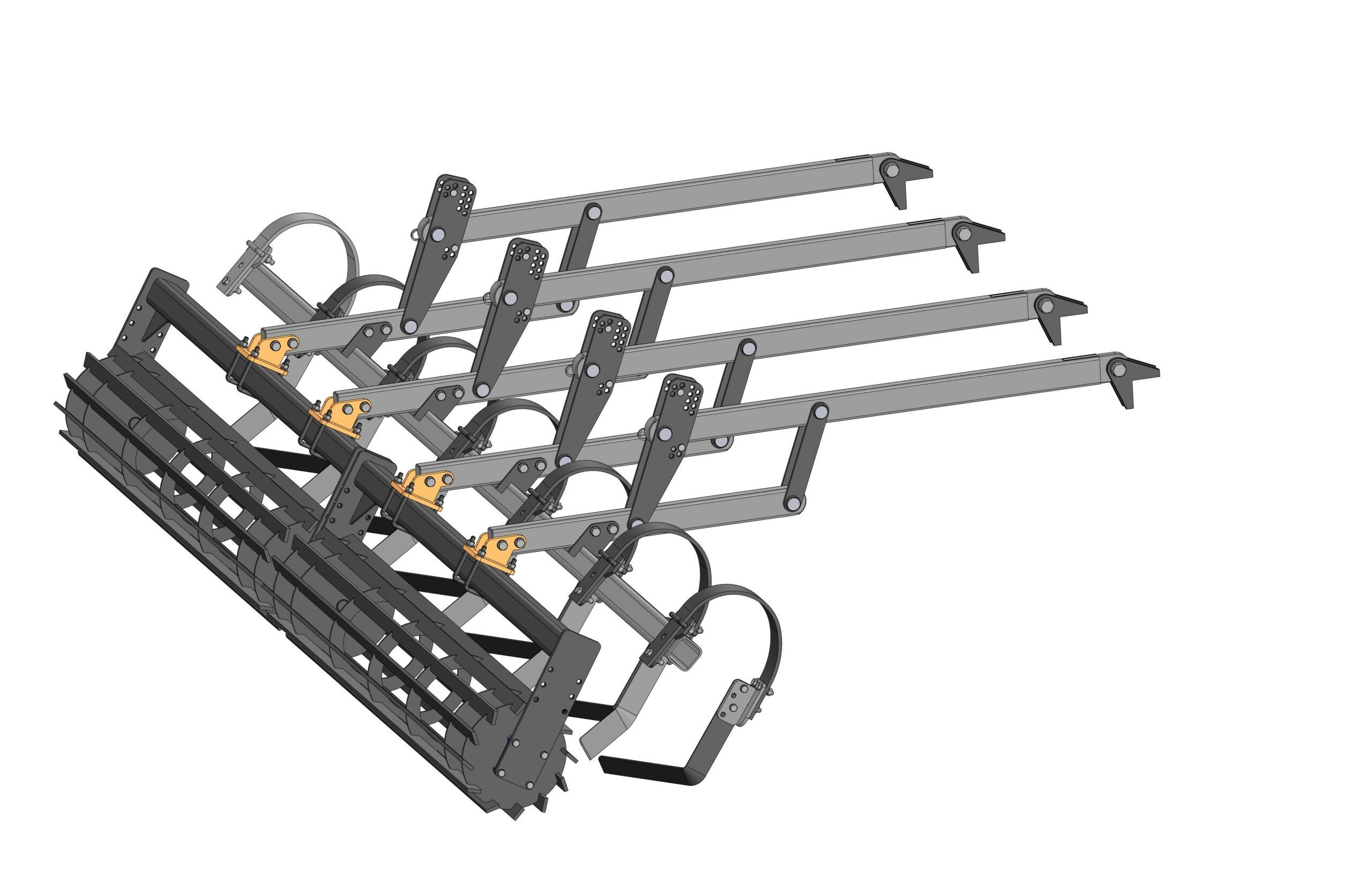

3Д модель опытного образца выравнивателя почвы на пружинной стойке КППО с прикатывающими катками.
Длина х Ширина х Высота - 2300 х 3920 х 940 (мм). Масса - 492 кг.
Секция с прикатывающими катками пластинчатого типа и выравнивателем почвы разрабатывались для культиватора плоскореза КПЭ с шириной захвата 3,8 м.
Выравниватель почвы служит для разбивания крупных комков и выравнивания борозд после обработки почвы. Дополнительно выравниватель направляет борозды под прикатывающий каток, где дополнительно происходит измельчение крупных фракций.

Состав: 3D сборка

Софт: КОМПАС-3D 19

Файлы:

Каталог
Сельское хозяйство
Механизация сельского хозяйства
Прикатывающий каток с выравнивателем почвы для КПЭ-3,8

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Прикатывающая секция с выравнивателем почвы (опытный образец).a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Изображения/

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Изображения/Изображение 1.jpg

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Фрагмент рамы КПЭ-3,8 (АПС-3,8).a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/ВП-00.000 СБ - Выравниватель.a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/Рама/

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/Рама/Щека 6.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/Рама/Труба 3900 80х80х5.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/Стойка/

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/Стойка/ВП-01.000-01 СБ - Выравниватель.a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/Стойка/ВП-01.000 СБ - Выравниватель.a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/Стойка/ВП-01.001 - Выравниватель.a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/Стойка/Скоба КППО.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/Стойка/10х70 (60с2а) - Стойка пружинная.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/Стойка/ВП-01.100 СБ - Кронштейн.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/Стойка/ВП-02.000 СБ - Выравниватель.a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/Стойка/ВП-01.001-01 - Выравниватель.a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Выравниватель/Стойка/Держатель стойки КППО.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Прицепное прикатывающей секции КПЭ-3,8 (АПС-3,8)/

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Прицепное прикатывающей секции КПЭ-3,8 (АПС-3,8)/ПСК-01.000 СБ - Кронштейн.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Прицепное прикатывающей секции КПЭ-3,8 (АПС-3,8)/ПСК-00.001 - Щека.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Прицепное прикатывающей секции КПЭ-3,8 (АПС-3,8)/ПСК-00.003 - Скоба.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Прицепное прикатывающей секции КПЭ-3,8 (АПС-3,8)/Тяга верхняя.a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Прицепное прикатывающей секции КПЭ-3,8 (АПС-3,8)/ПСК-00.004 - Проушина.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Прицепное прикатывающей секции КПЭ-3,8 (АПС-3,8)/ПСК-00.002 - Щека.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Прицепное прикатывающей секции КПЭ-3,8 (АПС-3,8)/Тяга нижняя.a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Фланцевый подшипниковый узел - LEF 207 2F.a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Рама/

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Рама/Труба 80х80х4 - 1820.a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Рама/Рама 1844.a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Рама/Косынка.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Рама/Щека.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Корпус - LEF 207 2F.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Каток прикатывающий 1,8.a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Каток/

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Каток/Кольцо промежуточное 300.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Каток/Диск сплошной 300х6.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Каток/Каток опорный (зеркально).a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Каток/Ось 35х150.m3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Каток/Полоса 40х10х1800.a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Каток/Каток 1,8.a3d

Прикатывающая секция с выравнивателем почвы для КПЭ-3.8 (АПС-3,8)/Каток прикатывающий для КПЭ-3,8 (АПС-3,8)/Каток/Каток опорный.a3d
