Приспособление применяется при сборке соединений труб резиновыми муфтами (шлангами) с проволочной обвязкой. При помощи данного приспособления выполняется затяжка проволочного хомута вокруг соединительной муфты.
- Главная -
- Чертежи -
- Сельское хозяйство -
- Механизация сельского хозяйства -
- Приспособление для затяжки проволочных хомутиков (3D модель)

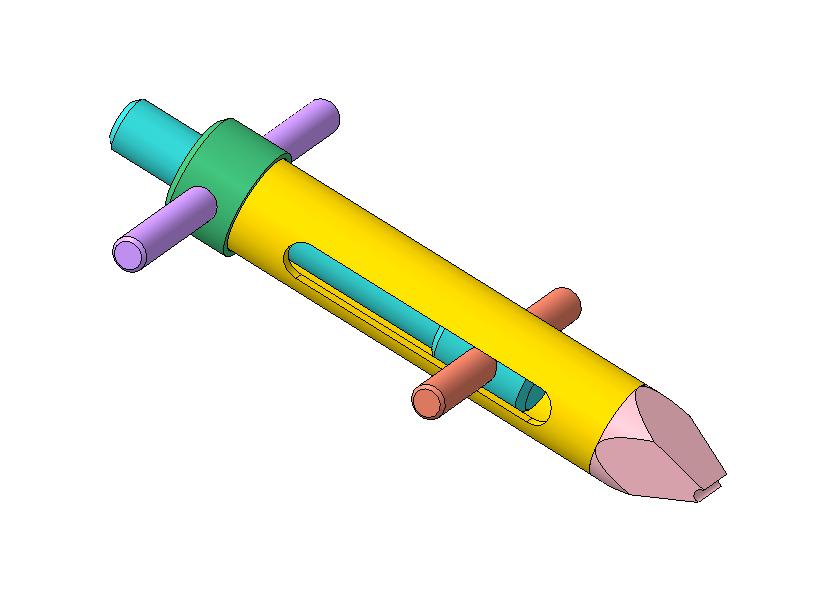

Приспособление для затяжки проволочных хомутиков (3D модель)
0
48
940
2
2
20
Автор
Николай
Занев
Дата
18.03.2017
Язык
Русский
Состав
3D сборка + детали
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
Упор.m3d
-
Винт.m3d
-
Гайка.m3d
-
Рукоятка.m3d
-
Сборка.a3d
-
Корпус.m3d
-
Палец.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
2
Чтобы оставить комментарий, необходимо войти
Видео о том как это работает (надеюсь модератор не зачтет за рекламу так как это фирма из США и видео на англ яз.)
https://youtu.be/E3WouuPBEL4
Конструкция с зажимными барашками есть в
ОСТ 24.172.01-78 - Рукава низкого давления
Доброго времени суток. Это приспособление я нашел в книге по нестандартному оборудованию автора Семенова В.М. издательство "Колос" 1975 г.
