Волгоградский государственный аграрный университет
Кафедра эксплуатации машинно-тракторного парка
Дипломный проект на тему: "Проект эксплуатации МТП ООО «Щелкан Агроинвест» Жирновского района с переоборудованием зерноуборочного комбайна СК-5 «Нива» на сеноуборку"
Волгоград 2013
В данном проекте приведена характеристика хозяйства, приведен расчет оптимального состава МТП ООО «Щелкан Агроинвест» Жирновского района, службы машинного двора и ТО.
Конструкторская часть включает обоснование и переоборудование зерноуборочного комбайна СК-5 «Нива» на сеноуборку. Приведены прочностные расчеты. На основании темы проекта описаны вопросы безопасность жизнедеятельности на производстве

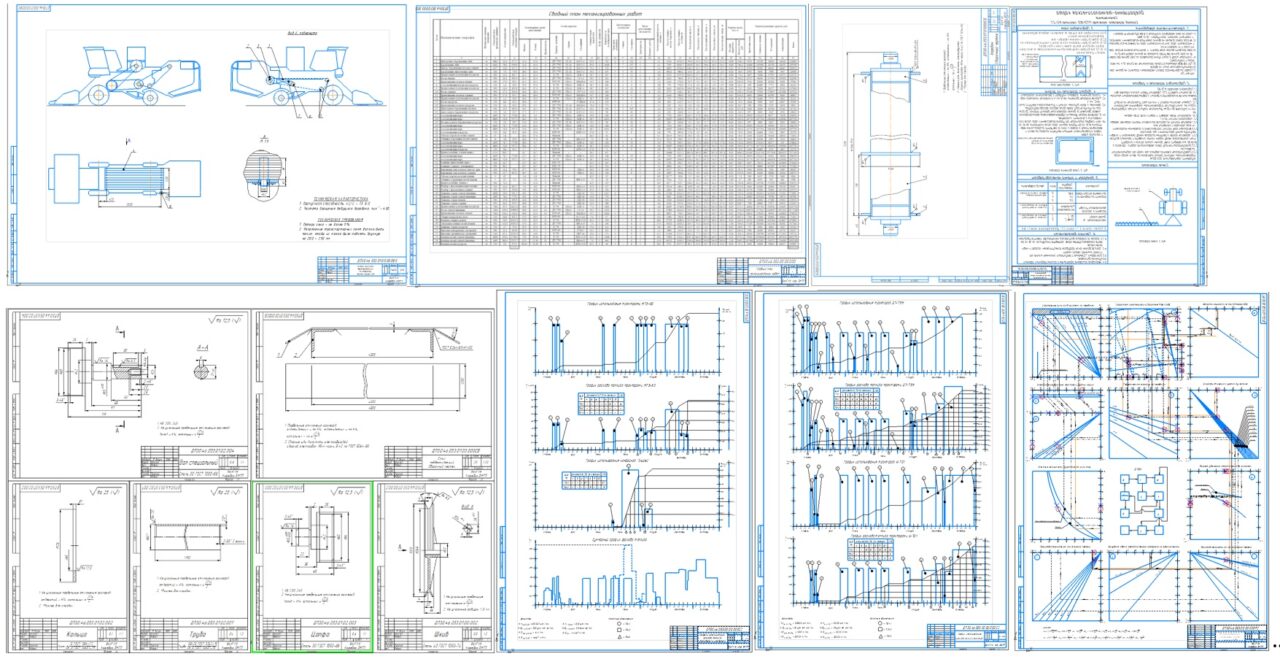

Для переоборудования комбайна на сеноуборку необходимо произвести следующие виды работ: нужно удалить из комбайна молотильный аппарат, соломотряс, решёта и установить в освободившееся место ленточный транспортер. Ленточный транспортёр состоит из девяти прорезиненных ремней с наклёпанными деревянными планками ,ширина ремней 125мм.Данные ремни можно применить от валковой жатки ЖВН-6А.Транспортёр крепится на трёх барабанах длинною 1200мм. Изготовленных из трубы 80мм,во избежание сильного провиса под верхней ветвью транспортёра устанавливается поддерживающий стол изготовленный из двух уголков с катетом 40мм и металлического листа шириной 1200мм ,а длинной 4000мм.
Привод транспортёра происходит от заднего барабана установленного в гнезда подшипников соломотряса. На ведущий барабан устанавливается шкив диаметром 315 мм данный шкив можно использовать от привода вентилятора.
Привод транспортёра запитывается от заднего контрприводного вала. Натяжение ремней происходит передним нижним барабаном, который передвигается в пазах ступиц крепления подшипников.
Работа данной конструкции происходит следующим образом: при движении комбайна сено из валка поступает на платформу подборщик далее подобранная масса сена через наклонную камеру с помощью наклонного транспортёра и приёмного битера попадает на ремённо-планчатый транспортёр. Ремённо-планчатым транспортёром масса подаётся в копнитель где подпрессовывается соломонабивателем. При наполнении копнителя сеном в кабину оператора подаётся сигнал и оператор получив сигнал открывает клапан копнителя с помощью механизма управления. После выгрузки копны сена клапан закрывается автоматически благодаря специальному механизму.
1. Аннотация…………………………………………………………………
2. Введение…………………………………………………………………..
3. Краткая характеристика хозяйства……………………………………...
4. Проект эксплуатации МТП ………………..……………………………
5. Операционно-технологическая карта на сенокошение……………….
6. Переоборудование конструкции зерноуборочного комбайна на сеноуборку………………………………………………………….…….
7. Расчёт конструкции на прочность………..……………………………..
8. Расчёт технологической карты на изготовление крышки……………..
9. Безопасность жизнедеятельности………………………………………..
Заключение…………………………………………………………………...
Список литературы………………….……………………………………….
Приложения…………………………………………………………………..
