Рассеиватель минеральных удобрений штанговый навесной РМШ

Казанский государственный аграрный университет
Кафедра "Машины и оборудование в агробизнесе"
Дипломный проект на тему ”Инновационная энергосберегающая технология возделывания пшеницы в с разработкой машины для внесения удобрений”
2013

Для более рационального использования минеральных удобрений и повышения урожайности пшеницы при меньших затратах предлагается использовать распределитель минеральных удобрений штанговый навес-ной РМШ. Он предназначен для применения в зонах возделывания сельскохо-зяйственных культур по интенсивной технологии за исключением районов горного земледелия.
Распределитель минеральных удобрений штанговый навесной РМШ агрегатируется с трактором МТЗ-80 или МТЗ-82.

В пояснительной записке приведены: анализ природно-климатических условий предприятия; анализ технологического процесса и машин для внесения минеральных удобрений; В конструктивной части выполнены обоснование выбора конструкторской разработки, расчет спирали штанги, расчет гидроцилиндра, расчет силового цилиндра, расчет штока силового гидроцилиндра, расчет крепления крышки гидроцилиндра, расчет цепной передачи. Также имеются раздел по безопасности жизнедеятельности и экологии, раздел по экономике.

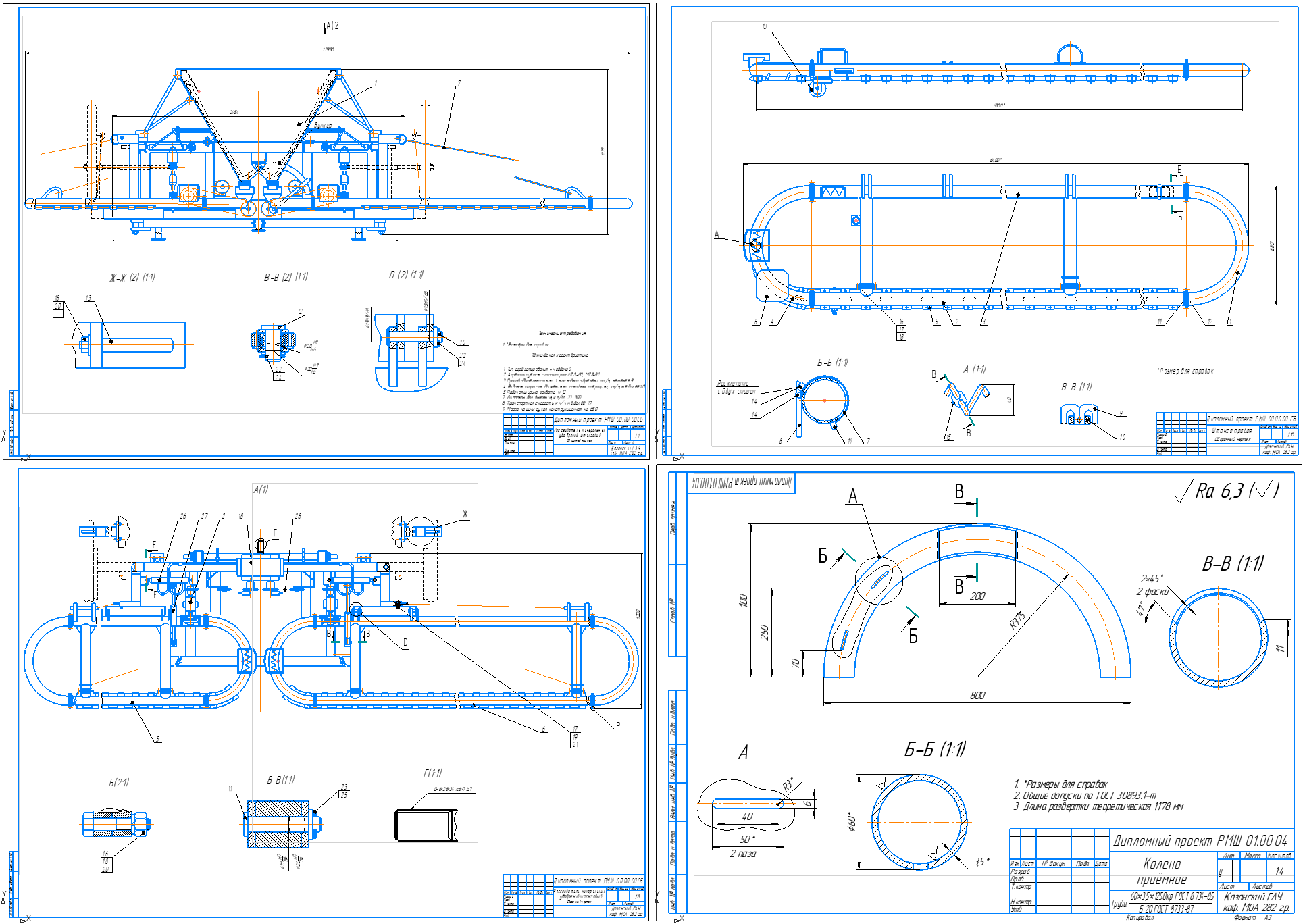

Графическая часть дипломного проекта содержит: Сборочный чертеж машины для внесения минеральных удобрений - 2 листа А1, Сборочный чертеж штанги правой - А1, Спецификации на СБ. Деталировка: колено приемное (А3), спираль (А3), фланец правый (А3), муфта, палец, подпятник, фланец левый (все на А4). Анализ хозяйственной деятельности (А1), Операционно-технологическая карта на внесение минеральных удобрений (А1). Экономические показатели (А1),
1. Природно-климатические условия сельскохозяйственного предприятия ОАО “Кукморагрохимсервис”
2. Анализ технологического процесса и машин для внесения минеральных удобрений
3. Конструкторские разработки
4 Безопасность на производстве и в чрезвычайных ситуациях и экологичность проекта
5. Технико–экономические показатели технологии и машины для внесения удобрений

Техническая характеристика
1. Тип агрегатирования - навесной
2. Агрегатируется с трактором МТЗ-80, МТЗ-82
3. Производительность за 1 ч основного времени, га/ч, не менее 9
4. Рабочая скорость движения на основных операциях, км/ч, не более 10
5. Рабочая ширина захвата, м 12
7. Диапазон доз внесения, кг/га 20...300
8. Транспортная скорость, км/ч, не более ,19
9. Масса машины сухая конструкционная, кг 650

Спецификации не полные.

Состав: Машина для внесения минеральных удобрений (СБ) - 2 листа А1, Штанга правая -(СБ) - А1. Деталировка: колено приемное, спираль, фланец правый , муфта, палец, подпятник, фланец левый, спецификации на СБ . Анализ хозяйственной деятельности (А1), Операционно-технологическая карта на внесение минеральных удобрений (ТК). Экономические показатели (А1). Пояснительная записка. Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Рассеиватель минеральных удобрений штанговый навесной РМШ

ДП\Конструктивная часть и др
ДП\Конструктивная часть и др\Колено приёмное А3.cdw
ДП\Конструктивная часть и др\Машина для весения удобрений_вид сверху_СБ.cdw
ДП\Конструктивная часть и др\Машина для весения удобрений_вид сзади_СБ.cdw
ДП\Конструктивная часть и др\Машина для весения удобрений_вид сзади_СБ.jpg
ДП\Конструктивная часть и др\Муфта А4.cdw
ДП\Конструктивная часть и др\Операционная карта.cdw
ДП\Конструктивная часть и др\палец.РМШ_А4.cdw
ДП\Конструктивная часть и др\Подпятник А4.cdw
ДП\Конструктивная часть и др\Спе Шт
ДП\Конструктивная часть и др\Спецификация.spw
ДП\Конструктивная часть и др\Спираль А3.cdw
ДП\Конструктивная часть и др\Фланец левый А4.2.cdw
ДП\Конструктивная часть и др\Фланец правый А4.cdw
\⨢ \⠭ ࠢ__ 1.cdw
ДП\Конструктивная часть и др\Экономическая эффективность.cdw
ДП\ПЗ
ДП\ПЗ\2 гл..docx
ДП\ПЗ\3.гл.docx
ДП\ПЗ
ДП\ПЗ
ДП\Конструктивная часть и др
ДП\ПЗ
ДП
