Разработка конструкции агрегата дискового почвообрабатывающего АД-600 Рубин

гомельский государственный технический университет имени п.о. сухого
кафедра сельскохозяйственные машины
КУРСОВОЙ ПРОЕКТ по курсу “СЕЛЬСКОХОЗЯЙСТВЕННЫЕ МАШИНЫ”

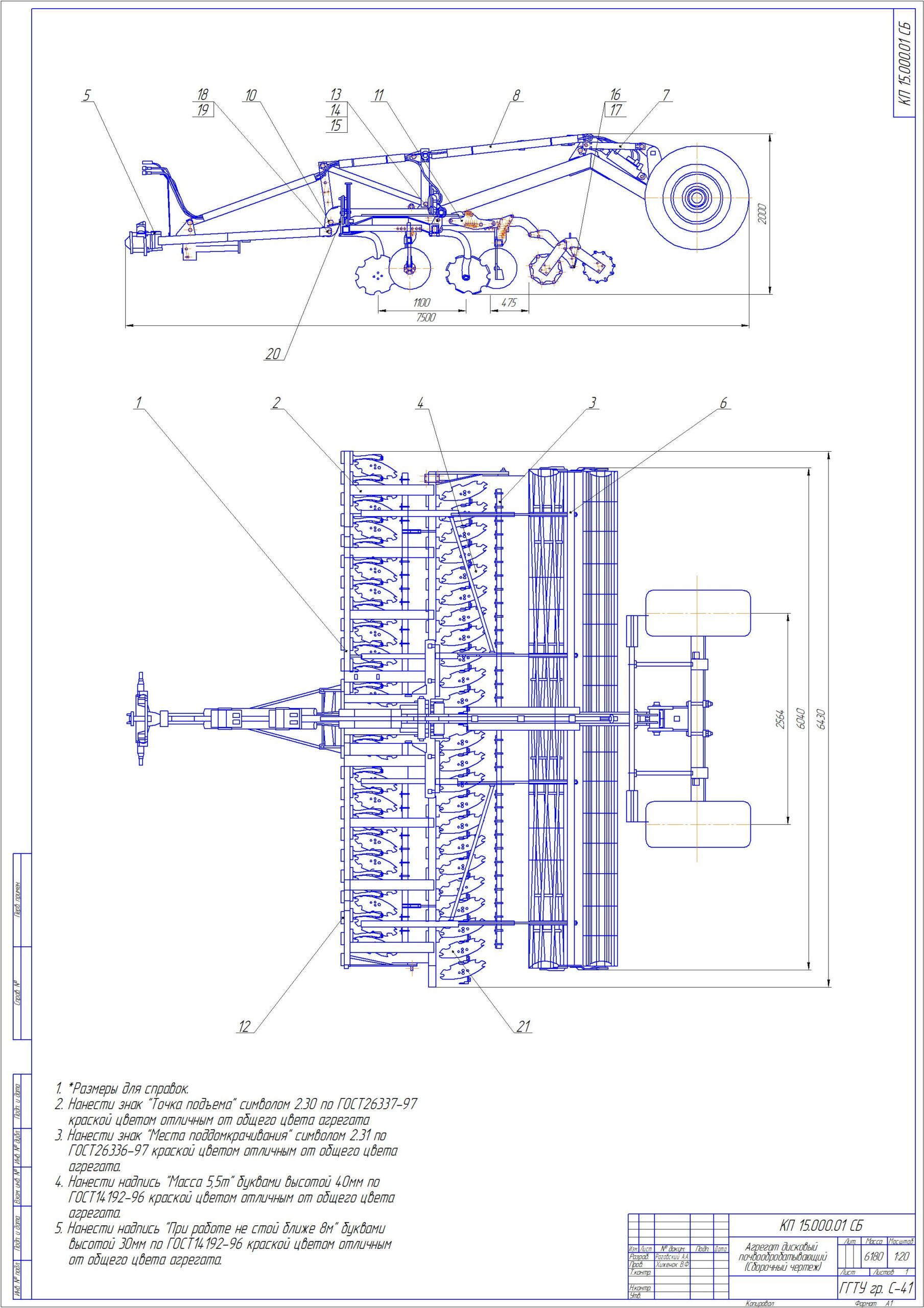

На тему :Разработка конструкции агрегата дискового почвообрабатывающего АД-600 Рубин
Гомель 2012

СОДЕРЖАНИЕ

ВВЕДЕНИЕ……………………………………………………………………….4
1. АНАЛИЗ ПРИРОДНО-КЛИМАТИЧЕСКИХ УСЛОВИЙ ЗОНЫ ЗКСПЛОТАЦИИ………………………………………………………………………….....5
1.1. Климат Беларуси…..…………………………………………………...……..5
1.2. Атмосферные осадки...……………………………………………………...10
1.3. Снежный покров..…………………………………………...………………10
1.4. Влажность воздуха……………………………………...…………………..10
1.5. Облачность…………………………………………………………………..11
1.6. Ветровой режим……………………………………………………………..11
2. КРАТКИЕ СВЕДЕНИЯ ОБ АГРОТЕХНИКЕ ВОЗДЕЛОВАНИЯ ………..13
3. АНАЛИЗ КОНСТРУКЦИИ РАБОЧИХ ОРГАНОВ………………………..16
3.1 Агрегат дисковый почвообрабатывающий АД-600 «Рубин»…..………...20
4. ОБОСНОВАНИЕ ЦЕЛЕСООБРАЗНОСТИ ПРИМЕНЕНИЯ ПРЕДЛОГАЕМОЙ КОНСТРКЦИИ …………………………………………………… ..24
5. ТЕХНОЛОГИЧЕСКИЙ И ПРОЧНОСТНЫЕ РАСЧЁТЫ…………………..26
5.1 Анализ работы дискового орудия…………………………………………..26
5.2 Расчет геометрических параметров дискового рабочего органа ………...31
5.3 Тяговое сопротивление и силовые характеристики дисковых рабочих органов……..………………………………………………………………………..32
5.4 Тяговое усилие лущильника ………………………………………………..33
5.5 Расчет вала на прочность……………………………………………………34
ЗАКЛЮЧЕНИЕ………………………………………………………………….37
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ……………………………..38
ПРИЛОЖНИЕ………………………………………….…………………….......39
Исходные данные.
Тип почвообрабатывающей машины: лущильник.
Коэффициент пропорциональности k = 3,8
Половинный угол при вершине сектора φ = 300
Рабочая скорость 10 км/час
Угол атаки для построения профиля борозды α = 150
Интервал угла атаки α = 15–30 (для построения зависимости высоты гребней и равномерности обработки почвы)
Глубина обработки почвы а=16 см=160 мм.
Ширина захвата 6,0 м.
