Разработка конструкции роликовой сортировки картофеля

Вологодская государственная молочнохозяйственная
академия имени Н.В. Верещагина

Кафедра сельскохозяйственных машин и ЭМТП

Курсовой проект по сельскохозяйственным машинам
Тема: «Разработка конструкции роликовой сортировки картофеля»
2010

Бункер приемный
С подвижным дном из транспортерного полот¬на на втулочно-роликовых цепях 2,5/2,8
5520x2840x1690 1300
Очиститель вороха /транспортер подачи с лопастным полотном, сепаратор, транспортер выноса/
Дисковый 3,3 3600x2520x2260
786

Машина для калиброва-ния /транспортер с ло¬пастным полотном, транспортер с гладким полотном, модуль ка-либрующий/
Роликовая со сменны¬ми рабочими органами и регулируемыми ячейками
4,4
4200x3500x1950 941

Транспортер перебор¬ки
Ленточный, с гладким полотном
1,1 2520x610x550 145
Конвейер загрузочный Ленточный, лопастной
1,1 1850х1500...3200 332

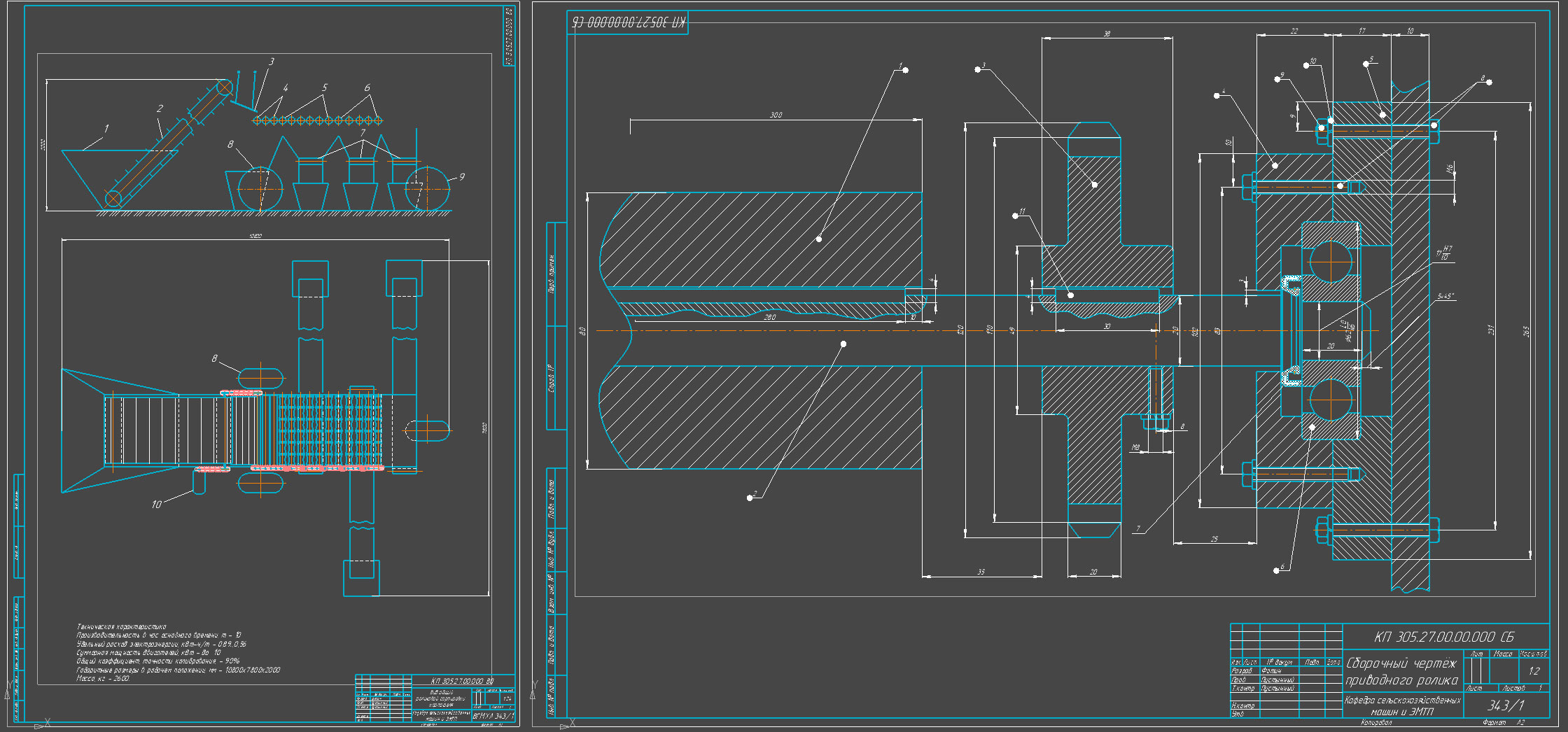

Состав: общий вид, вал, звездочка, сборочный чертеж. Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Разработка конструкции роликовой сортировки картофеля

Вал.cdw
Вид общий.cdw
Звёздочка.cdw
Картофелесортировка.doc
СБ.cdw
Спецификация №
Спецификация Вид общий.spw
