Разработка конструкции шнекового дозатора

БГАТУ
Кафедра «Технологии и организация производства»
Дипломный проект по дисциплине: "механизации сельского хозяйства"
На тему: "Механизация приготовления кормов на птицефабрике с разработкой конструкции шнекового дозатора "
Минск 2015

Дипломный проект состоит из пояснительной записки на листах машинописного текста и графической части на 9 листах формата А1.
Записка состоит из введения, шести разделов, выводов и включает рисунков, таблиц и приложения. Библиографический список содержит 16 наименований.
В первом разделе дан анализ производственной деятельности, ОАО СХП «Юбилейная».
Во втором разделе поставлены требования к технологии приготовления кормов, а также приведен обзор и анализ схем существующих кормоцехов.
В третьем разделе рассмотрены существующие конструкции дозаторов кормов и разработан дозатор шнекового типа.
В четвёртом разделе спроектированы мероприятия по охране труда и технике безопасности, а также мероприятия по обеспечению жизнедеятельности в чрезвычайных ситуациях.
В пятом разделе проведены мероприятия по улучшению экологии при приготовлении кормов.
В шестом разделе дано экономическое обоснование проектируемых мероприятий.

Предлагаемая конструкция шнекового дозатора кормов, установленная в линию приготовления кормов полностью отвечает всем предъявляемым требованиям.
Конструкция была дополнена следующими опциями:
- для исключения переполнения бункера и ликвидации больших колебаний уровня корма, влияющих на точность дозировки, на корпус питателя установлены специальные блокировки, управляющие работой питающих устройств;
- для повышения надежности узла регулировки производительности дозатора была переработана конструкция крепления заслонки;
- для удобства контроля расхода на переднюю панель дозатора вынесен специальный щит, показывающий фактический расход компонента.

Техническая характеристика:
1. Производительность (регулируемая), т/ч 12,5-25
2. Точность дозирования, % 3
3. Ширина ленты, м 0,650
4. Скорость ленты (регулируемая), м/с 0,054-0,108
5. Наибольшая нагрузка на ленте, кгс 30,8
6. Мощность электродвигателя, кВт 0,4
7. Масса, кг 290

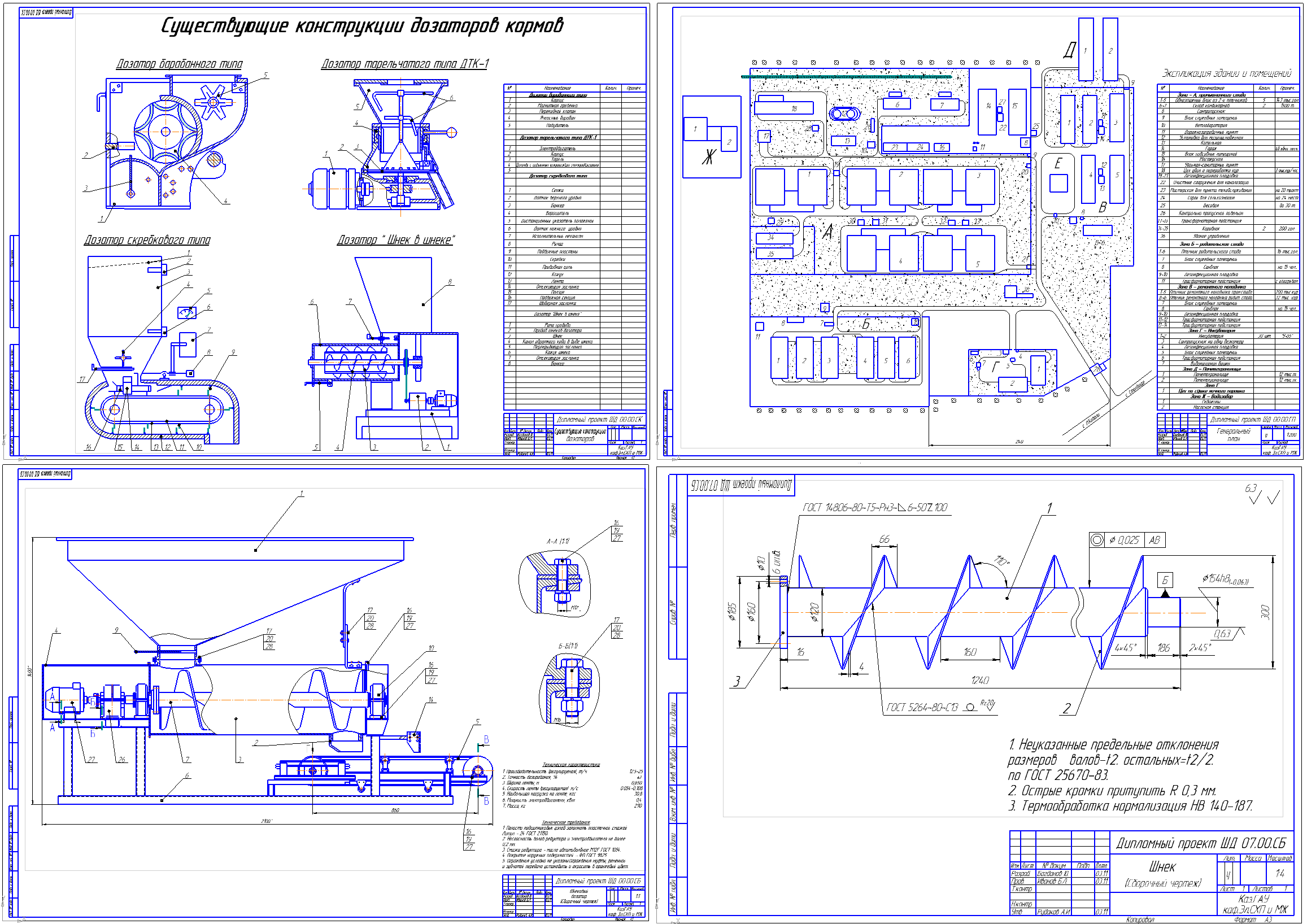

Состав: Генплан птицефабрики,пояснительная записка, классификация дозаторов, существующие конструкции дозаторов, шнековый дозатор, шнек, корпус, крышка подшипника задняя, крышка подшипника, сравнительно технико экономические показатели, спецификации Язык документа

Софт: КОМПАС-3D 15.2
