Разработка пневматического съемника подшипников

Пензенская государственная сельскохозяйственная академия
кафедра технический сервис машин
Дипломный проект на тему разработка пневматического съемника подшипников для разборки вторичного вала КПП трактора МТЗ
Пенза 2016

В первом разделе выпускной квалификационной работы проведен анализ условий работы подшипников качения. Выявлены основные эксплуатационные неисправности подшипников качения. Установлена важность качества монтажа и демонтажа подшипников качения.
Во втором разделе проведен обзор и классификация конструкций съемников подшипников качения. Определены основные требования, предъявляемые к съемникам подшипников. На основании проведенного обзора предложена конструкция съемника с пневматическим приводом. Проведены необходимые проектировочные и проверочные расчеты эле-ментов разрабатываемого съемника.
В третьем разделе проведен расчет операционно-технологической карты на сборку съемника с пневматическим приводом.
В четвертом разделе разработаны мероприятия по охране труда, экологической и пожарной безопасности.
В пятом разделе проведен расчет показателей экономической эффективности применения разработанного съемника с пневматическим приводом.
содержание
аннотация
введение
1 анализ условий работы и характерные дефекты подшипников качения
2 конструкторский раздел
2.1 обзор конструкций съемников для демонтажа подшипников
2.2 рекомендации по выбору съемника подшипника
2.3 разработка съемника для демонтажа подшипника с ведущего вала КПП трактора МТЗ
2.4 проверка на прочность элементов разрабатываемого съемника
3 технологический раздел
3.1 методы сборки
3.2 стадии сборки
3.3 составление технологической схемы сборки
3.4 разработка техпроцесса сборки пневматического съемника
4 безопасность жизнедеятельности
4.1 инструкция по охране труда слесаря механосборочных работ
4.2 экологическая безопасность и охрана окружающей среды
4.3 меры противопожарной безопасности
5 экономическая эффективность проекта
общие выводы
литература

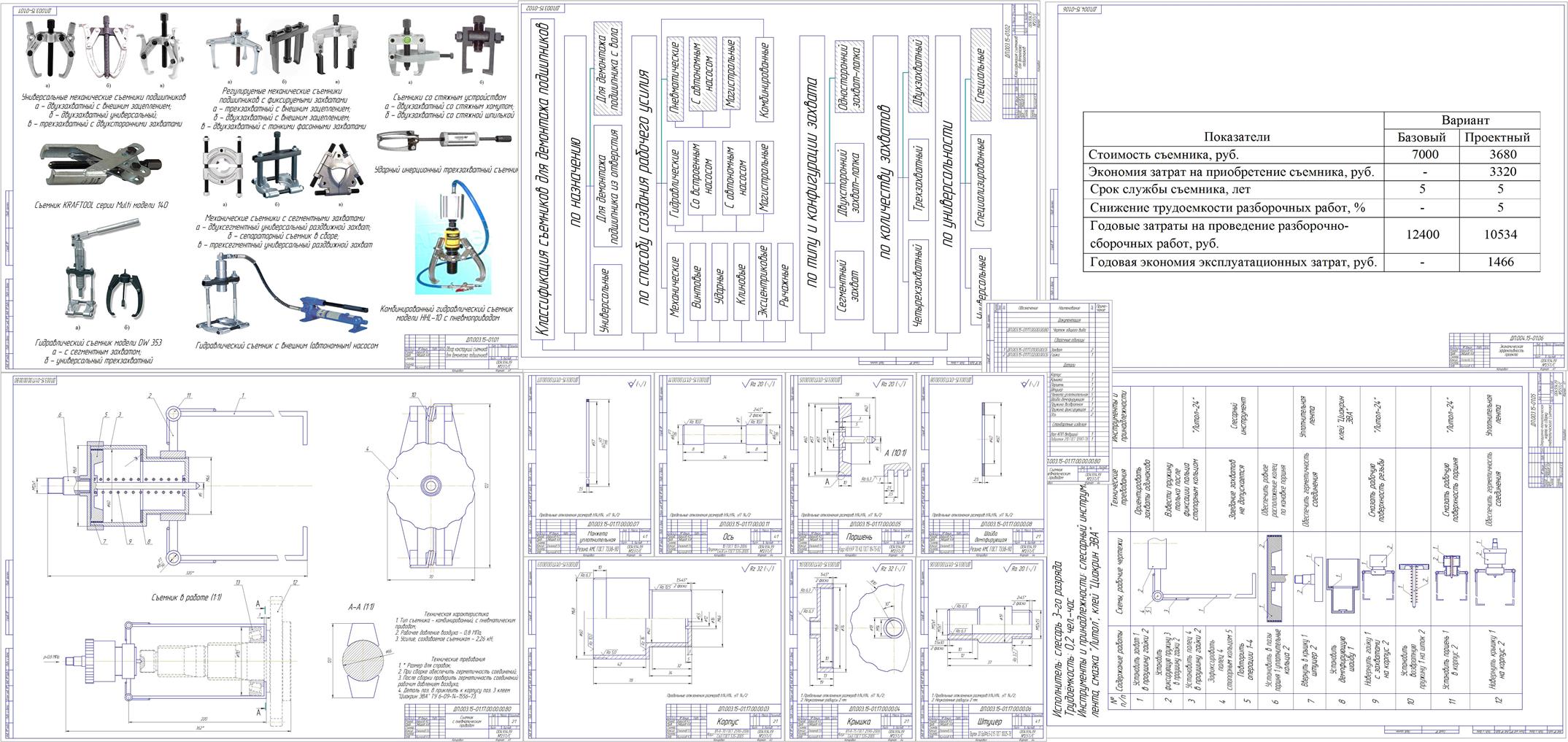

Графическая часть содержит обзор конструкций съемников подшипников, общий вид съемника, деталировку, технологическую карту на сборку съемника, экономическую эффективность
