Разработка привода соломосепаратора КЗС-3219

«Гомельский государственный технический университет
имени П.О. Сухого»
Кафедра «Сельскохозяйственные машины»

Тема дипломного проекта – «Разработка привода соломосепаратора КЗС-3219».

Гомель 2022

В данном проекте была проведена модернизация привода соломосепаратора с целью увеличения производительности зерноуборочного комбайна КЗС-3219. Модернизированный привода соломосепаратора позволяет интенсифицировать технологический процесс сепарации и увеличить производительность с 5,2 га/ч до 5,36 га/ч, благодаря дополнению конструкции привода дополнительными обводными роликами и заменой двухручьевого ремня на трехручьевой.
Выполнены технологический, кинематический и энергетический расчеты. По результатам энергетического расчета для привода соломосепаратора потребная мощность составила 8,02 кВт.
Проведены прочностные расчеты вала, болтового соединения, шпоночного соединения и ременной передачи.
Разработаны мероприятия по эксплуатации, техническому обслуживанию и технике безопасности при эксплуатации машины. Дано описание конструкции модернизированного привода.
Рассчитаны показатели экономической эффективности использования модернизированного зерноуборочного комбайна КЗС-3219.

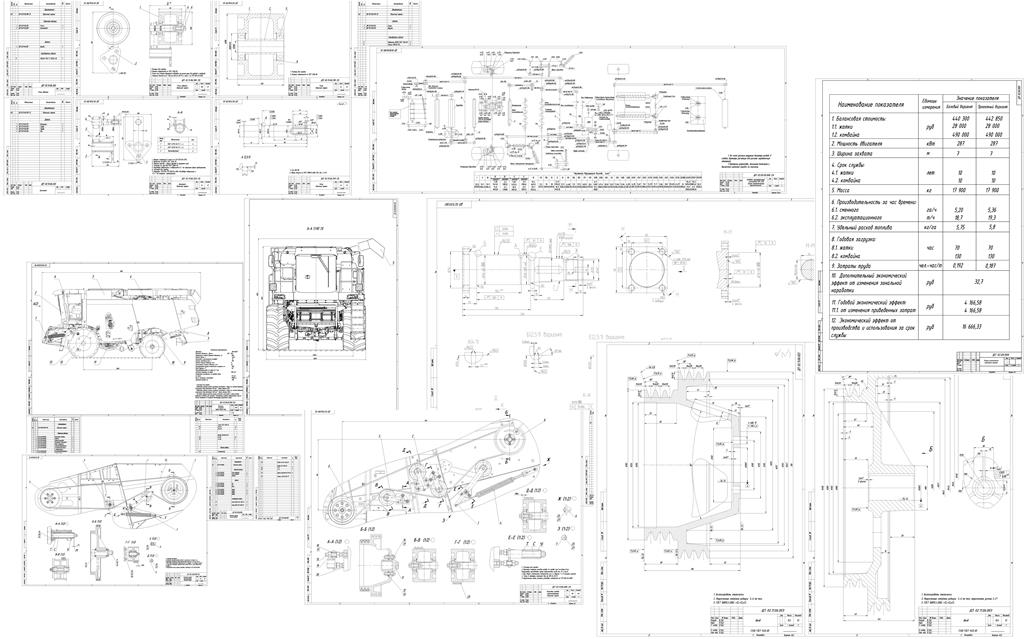

Графический материал состоит из 8 листов формата А1Содержание

Введение    4
1 Описание конструкции комбайна КЗС-3219    7
2. Анализ существующих конструкций соломотрясов    18
зерноуборочных комбайнов    18
3. Обоснование принятой к модернизации конструкции привода соломасепаратора    30
4. Технологический расчёт    32
4.1. Определение пропускной способности молотильного аппарата    32
4.2. Определение пропускной способности соломосепаратора    34
4.3. Определение пропускной способности очистки    36
5. Кинематический расчет привода соломосепаратора    38
6. Энергетический расчет комбайна    40
7. Прочностной расчёт    46
7.1. Расчёт ременной передачи    46
7.2. Расчёт подшипников обводного ролика    49
7.3. Расчет шпоночного соединения    51
7.4. Расчет болтового соединения    52
7.5. Расчет вала    53
8. Разработка рекомендаций по техническому обслуживанию соломосепаратора    59
8.1. Виды и периодичность технического обслуживания    59
8.2. Настройка и регулировка привода соломосепаратора    60
9. Охрана труда    62
9.1. Общие требования безопасности    62
9.2. Требования безопасности перед началом работы    67
9.3. Требования безопасности во время работы    70
9.4. Требования безопасности в аварийных ситуациях    72
9.5. Требования безопасности по окончании работы    72
10. Ресурсоэнергосбережение    74
11. Расчет экономической эффективности    78
12. Заключение    93
13. Список используемых источников    94
