Конкурс асов 3D-моделирования

"Разработка прокосчика отцовских форм кукурузы на базе косилки-измельчителя КИР-1,5М"

Кубанский государственный аграрный университет
Кафедра «Тракторы, автомобили и техническая механика»
Дипломный проект по направлению подготовки «Агроинженерия»
На тему "Разработка прокосчика отцовских форм кукурузы на базе косилки-измельчителя КИР-1,5М"
Краснодар, 2015

В настоящем дипломном проекте приведена производственно-техническая характеристика ОСХ «Колос» КНИИСХ г. Краснодар.
Описана технология возделывания кукурузы на семена и рассмотрены технические средства для уборки кукурузы в початках.
Обоснована схема модернизации прокосчика отцовских форм кукурузы на базе косилки-измельчителя КИР-1,5М.
Разработана операционная технология выкашивания растений отцовских форм кукурузы на участках гибридизации.
Выполнены прочностные расчеты основных элементов конструкции прокосчика отцовских форм кукурузы и разработана техническая документация на модернизированные узлы прокосчика.
Рассмотрены вопросы безопасности и экологичности планируемых мероприятий.
Приведены расчеты по экономической эффективности механизации ухода за посевами кукурузы.
Дипломный проект содержит 96 страниц пояснительной записки и 9 листов графической части.
Содержание
Введение ………………………………………………………………. 7
1 Характеристика хозяйства ………………………………………….. 8
1.1 Адресные сведения ……………………………………………… 8
1.2 Природно-климатические условия …………………………… 8
1.3 Землепользование……….………………………………………. 9
1.4 Структура посевных площадей и урожайность сельскохозяйственных культур………………………………………..
10
1.5 Машинно-тракторный парк…...………………………………… 10
1.6 Цель и задачи дипломного проекта…………………………….. 12
2 Технология возделывания кукурузы на семена …………………… 14
2.1 Особенности семеноводства кукурузы ……………………….. 14
2.2 Подготовка почвы под посев …………………………………… 15
2.3 Применение гербицидов ……………………………………….. 16
2.4 Предпосевная обработка почвы ……………………………….. 17
2.5 Посев …………………………………………………………….. 18
2.6 Особенности уборки семенных посевов кукурузы …………… 20
2.7 Обзор косилок-измельчителей……………… 22.
3 Переоборудование косилки-измельчителя КИР-1,5М в прокосчик 31
4 Разработка операционной технологии уборки отцовских форм кукурузы ……………………………………35
4.1 Характеристика условий работы агрегата …………………….. 35
4.2 Агротехнические требования ………………………………... 35
4.3 Подготовка машинно-тракторного агрегата ………………….. 36
4.4 Подготовка рабочего участка к работе ……………………... 39
4.5 Работа агрегата в загоне ……………………………………… 44
5 Прочностной расчет элементов конструкции прокосчика ………. 51
5.1 Расчет вала ……………………………………………………… 51
5.2 Расчет шпоночного соединения ……………………………….. 58
5.3 Выбор подшипников для вала контрпривода ………………… 60
6 Безопасность жизнедеятельности ………………………………... 64
6.1 Общие положения …………………………………………….. 64
6.2 Анализ условий труда в ОСХ «Колос» КНИИСХ г. Краснодар……………………………………………65.
6.3 Мероприятия по обеспечению безопасности жизнедеятельности…………..……………………66.
6.4 Пожарно-профилактические мероприятия……………….…. 69
6.5 Мероприятия по обеспечению экологической безопасности…………………………………………70.
7 Экономическая эффективность разработки прокосчика отцовских форм кукурузы………………………………73
Заключение …………………………………………………………….. 88
Список использованных источников …………………………………. 89
Приложение ……………………………………………………………. 91

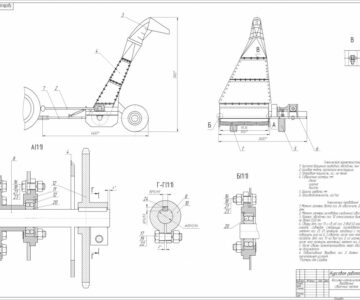

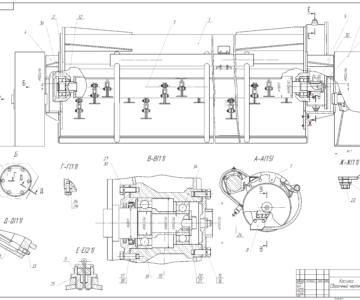

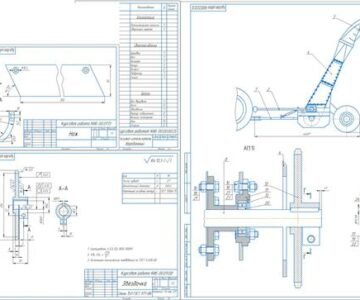

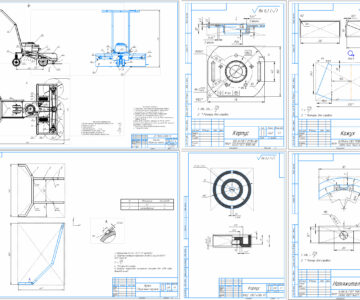

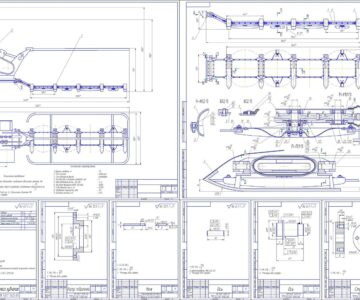

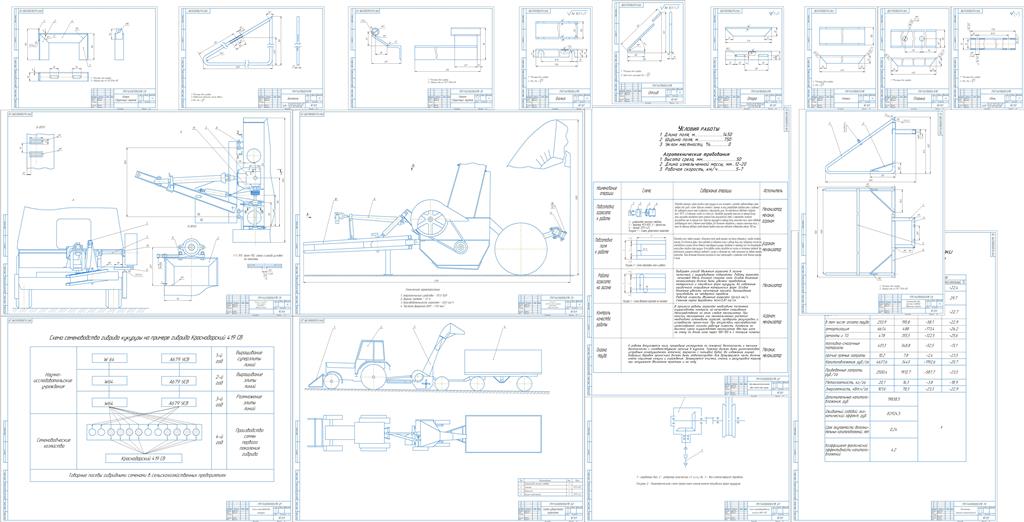

Состав: Прокосчик (ВО), устройство для наклона стеблей (СБ), опора (СБ), петля (СБ), деталировка (делитель, балка, опора, отгиб, рамка), спецификации, Схема семеноводства кукурузы, схема уборочного агрегата, схема КИР-1,5, ПЗ Язык документа
