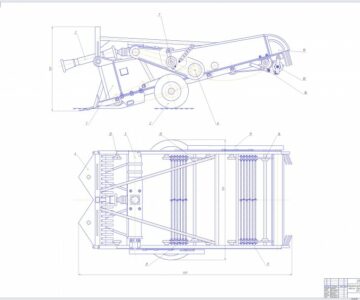

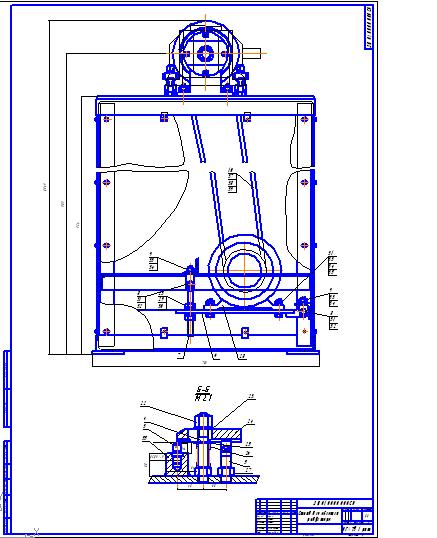

Ротационный комбинированный сепаратор на базе картофелекопателя КТН-2Б

Сборник работ по модернизации картофелекопателя КТН-2Б(в)

В первой произведена модернизация картофелекопателя КТН-2В, в котором разработана вместо транспортёров – роторы: двухгранный и трёхгранный, позволяющие улучшить сепарацию картофеля при уборке.
СОДЕРЖАНИЕ
Введение………………………………………………………………………...
1 Произдственно-техническая характеристика хозяйства ……………………..
1.1 Общие сведения о хозяйстве ………………………………………...........
1.2 Природно-климатические условия ………………………………………
1.3 Анализ производства продукции растениеводства……………….…….
1.4 Состав машинно-тракторного парка……………………………………...
1.5 Ремонтно-обслуживающая база. Организация хранения техники……...
1.6 Структура инженерной службы…………………………………………..
1.7 Цель и задачи………..……………………………………………………...
2 Основы получения высоких урожаев картофеля…………………...……
2.1 Народнохозяйственное значение картофеля……………………………..
2.2 Биологические особенности картофеля…………………………………..
2.3 Основы агротехники возделывания картофеля…………………………..
3 Разработка технологии возделывания картофеля в ИП “Кухаренко” ...........
3.1 Анализ существующей технологии возделывания картофеля………….
3.2 Прогнозирование урожайности картофеля………………………………
3.3 Предлагаемая технология возделывания картофеля.…………………...
4 Конструкторская разработка …………………………………………................
4.1 Обзор и сравнительная оценка известных конструкций………………...
4.2 Агротехнические требования к модернизируемой машине……………..
4.3 Обоснование и описание выбранной технологической схемы и
конструкции сепарирующего устройства………………………………...
4.4 Конструктивный расчёт усовершенствованного рабочего органа……...
5. Безопасность жизнедеятельности и экология
5.1 Анализ состояния БЖ
5.2 Состояние пожарной безопасности.
5.3 Экология
Заключение………………………………………………………………………….

Во второй ротационный комбинированный сепаратор на базе картофелекопателя КТН-2Б
Уборка картофеля является трудоёмким процессом в его технологии возделывания. Затраты труда на уборку картофеля составляют 45…60% общих затрат. Используемые на большинстве картофелеуборочных машин прутковые элеваторы, не всегда удовлетворительно работают на тяжёлых, засорённых камнями, переувлажнённых почвах, а также на склонах, что приводит к высоким потерям клубней в почве и увеличению трудозатрат на подбор клубней, а также имеют невысокий ресурс, связанный с использованием большого числа пар трения работающих в абразивной среде. Использование высокопроизводительных ротационных сепараторов с высокой износостойкостью сдерживается ограничением, связанным с частыми остановками и поломками рабочих органов при работе на каменистых почвах (площадь посадок на почвах засорённых камнями в России составляет 0,5…0,6 млн. га). Поэтому вопрос о создании более высокопроизводительных и надёжных рабочих органов для первичной сепарации почвенно-картофельного вороха имеет актуальное значение.

Содержание.
Введение.
1. Физико-механические свойства клубней картофеля, как объекта обработки……………………………………………………………… .5
2. Технологии возделывания картофеля………………………………...10
2.1. Брянская технология. …………………………………………..10
2.2. Славянская технология…………………………………………11
2.3. Голландская технология………………………………………...13
2.4. Заворновская технология……………………………………….15
3. Техническая характеристика машин, применяемых при возделывании картофеля…………………………………………....…23
4. Расчет и устройство ротационного комбинированного сепаратора…28
4.1 Устройство и принцип работы…………………………………….28
4.2 Кинематический расчёт……………………………………………30
4.2.1 Расчет вращающих моментов и передаточных чисел привода.30
4.2.2 Цепная передача………………………………………………….31
4.2.3 Расчёт валов привода сепараторов……………………………...33
4.2.4 Подбор подшипников……………………………………………34
4.2.5Проверка прочности шпоночных соединений………………….35
4.3 Основные регулировки……………………………………………35
Список литературы.
Приложения.

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Спецификаций нет, Пояснительная записка. Язык документа

Софт: КОМПАС-3D 17.1.

Файлы:
КТН-2/
КТН-2/Бонустрек/
КТН-2/Бонустрек/Чертеж.cdw
КТН-2/Бонустрек/Дипломка.docx
КТН-2/к1/
КТН-2/к1/Сборочный чертеж Ротор первичный.cdw
КТН-2/к1/ПЗ.doc
КТН-2/к1/Патентный поиск .cdw
КТН-2/к1/Общий вид.cdw
КТН-2/к1/Сборочный чертеж Ротор вторичный.cdw
КТН-2/к2/
КТН-2/к2/КУРСОВИК СХМ .doc
КТН-2/к2/Барабан_ЛИСТ_2_манжеты1.cdw
КТН-2/к2/Кольцо1.cdw
КТН-2/к2/Звездочка1.cdw
КТН-2/к2/Копатель_1.cdw
КТН-2/к2/Вал1.cdw
