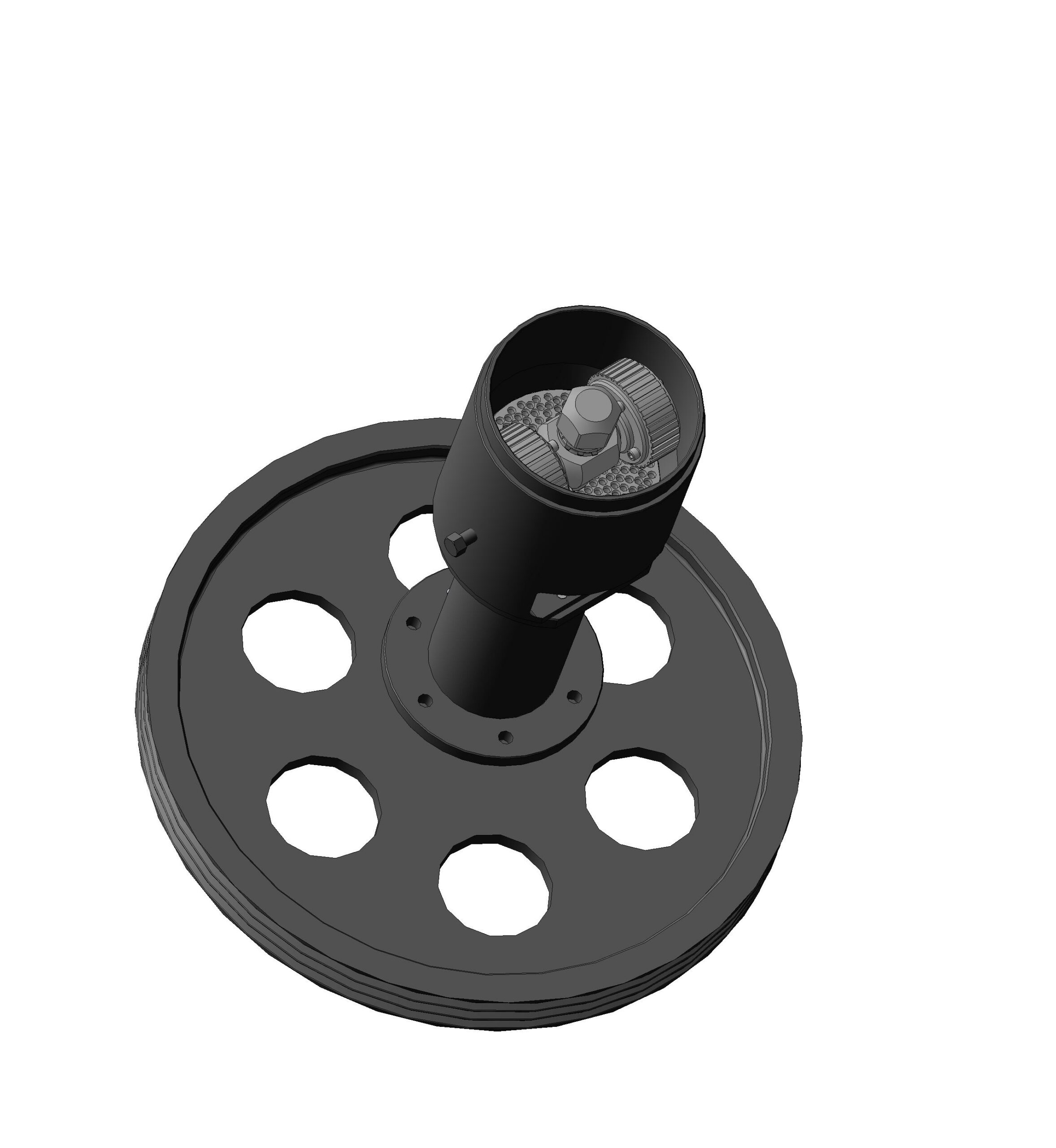

Шпиндель дискового гранулятора

Шпиндель дискового гранулятора. Больше подходит для гранулирования травяной муки. Привод электродвигателем типа АИР90L4. При изготовлении отверстия в ведущем шкиве 28 мм, возможно применение АИР100L4 или АИР100S4, что предпочтительнее.

Состав: 3D сборка и комплект чертежей

Софт: КОМПАС-3D 16
