Житомирский агротехнический университет
кафедра агроинженерии
Дипломный проект на тему «Совершенствование комплекса машин для производства сена в условиях проектного сельскохозяйственного предприятия зоны Лесостепи с разработкой грабель для ворошения и сгребания сена в валок»
Житомир 2022
Дипломный проект состоит из расчетно-пояснительной записки и графического материала.
Расчетно-пояснительная записка содержит 73 страницы, в том числе 6 разделов, 9 таблиц, 4 иллюстрации, 23 литературных источника.

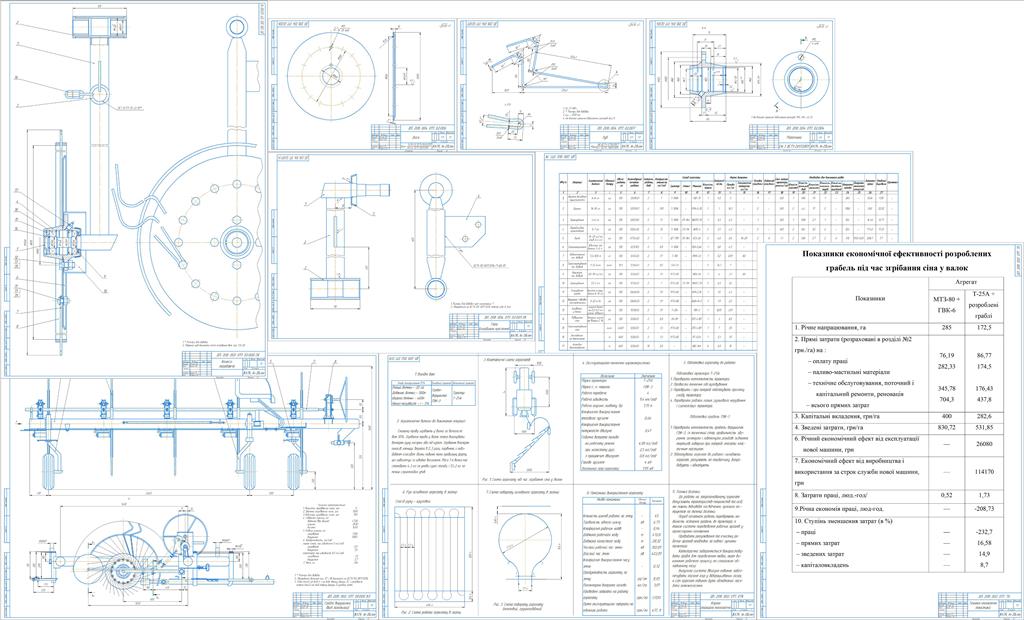

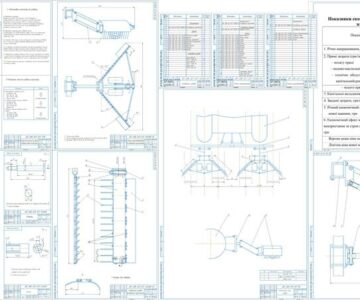

Графический материал содержит 6 листов формата А1, на которых представлены технологическую карту, операционно-технологическую карту, технико-экономические показатели, общий вид граблей, сборочный чертеж сгребающего колеса и их деталировка.
В процессе выполнения дипломного проекта разработаны: технологическая карта на люцерны на сено и операционно-технологическую карту на сгребание в валки. Для выполнения операций по уходу за покосами трав с целью высушивания до влажности 17% и получения сена, предложили использовать разработанные грабли, агрегатируемые с трактором Т-25А. Данные грабли также выполняют операцию сгребания сена в валки перед уборкой путем подбора и прессования в паки прямоугольной или цилиндрической формы.
Рассчитанные основные технико-экономические показатели выполнения операции сгребания сена в валок разработанными граблями, которые агрегатируются с трактором Т-25А составляют: производительность за смену - 8,05 га/см; расход топлива - 3,01 кг/га; затраты труда - 1,75 чел.ч/га; прямые эксплуатационные затраты - 437,8 грн./га; приведенные эксплуатационные затраты - 531,85 грн./га. Для ухода за покосами разработаны колесно-пальцевые грабли на базе грабель ГВК-6. Предложенные грабли имеют незначительную ширину захвата и агрегатируются с маломощными тракторами класса 0,6 или с помощью конной тяги. Данные грабли используются при условии наличия в хозяйстве небольших площадей, отведенных под заготовки сена, поскольку использование высокопроизводительной техники, например грабель ГВК-6 является неэффективной.
Предложены колесно-пальцевые рабочие органы, которые позволяют выполнять две операции: ворошение покосов и сгребание сена в валок и характеризуются простотой конструкции. Рассчитанная ширина захвата грабель во время сгребания сена в валок составляет 1,65 м, при этом ширина захвата одного колеса диаметром 1200 мм составляет 0,35 м. Колеса расположены на раме грабель с шагом 447 мм. На колесно-пальцевом колесе закреплено 32 прутка, изготавливаемых из пружинной стали диаметром 6 мм. Сила, действующая на один пруток во время работы составляет 1,5 Н. Для удержания колес во время работы необходима пружина, создающая усилие 950 Н, при этом ход пружины 180 мм.
ЗМІСТ
стор
Вступ ……..7
1. Характеристика господарства ……..8
1.1. Загальні відомості про господарство……………………………………8
1.2. Землекористування та структура посівних площ ……..8
1.3. Загальна характеристика МТП ……10
Висновок ……12
2. Механізована технологія збирання сіна. Операція згрібання сіна у валок..…………………… ………………………………………………………..13
2.1. Технологічні особливості вирощування трав на сіно ……13
2.2. Передові методи виробництва сіна ……14
2.3. Запропонована технологія виробництва сіна з 23
багаторічних трав ……15
2.4. Розрахунок операції згрібання сіна у валок ……18
Висновок ……27
3. Розробка грабель для ворушіння і згрібання сіна у валок ……28
3.1. Аналіз існуючих робочих органів грабель та їх недоліки ……28
3.2. Обґрунтування конструктивної розробки ……32
3.3. Будова та технологічний процес роботи розроблених грабель ……33
3.4. Розрахунок основних параметрів колісно-пальцевого робочого органу розроблених грабель ……34
3.4.1. Розрахунок технологічних параметрів колісно-пальцевого робочого органу. ……34
3.4.2. Розрахунок діаметру прутків колеса ……37
3.4.3. Розрахунок конструктивних параметрів пружини для утримання коліс … ……39Висновки ……42
4. Охорона праці та захист населення ……43
4.1. Окреслення чинників можливих травм та аварій під час скошування трав та догляду за покосами ……43
4.2. Розробка моделі травмонебезпечних і аварійних ситуацій під час заготівлі сіна ……44
4.3. Обґрунтування інженерно-технічних рекомендацій стосовно безпечного перебігу виробничого процесу ……47
4.4. Захист цивільного населення ……48
4.5. Організація пожежної безпеки ……50
4.6. Розрахунок засобів індивідуального захисту ……59
4.7. Рекомендації по поліпшенню умов праці ……60
5. Охорона довкілля ……61
5.1. Охорона та раціональне використання ґрунтів ……61
5.2. Охорона та ефективне використання водних ресурсів ……62
5.3. Охорона атмосферного повітря ……63
5.4. Зберігання і використання паливо-мастильних матеріалів ……63
5.5. Шляхи покращення екологічного стану господарства ……64
6. Економічна ефективність розроблених грабель під час згрібання сіна у валок ……65
Висновки та пропозиції ……70
Бібліографічний список ……72
