Совершенствование посева пропашных культур с модернизацией сеялки СУПН-8

ПГСХА
Кафедра сельскохозяйственных машин
Дипломный проект на тему: Совершенствование посева пропашных культур с модернизацией сеялки СУПН-8
2015

Пояснительная записка 103 листов, 11 рисунков, 15 таблиц, 9 листов чертежей, таблиц, схем и графиков формата А1.
Анализ хозяйственной деятельности, обзор конструкций высевающих аппаратов, технологическая часть, конструкторская разработка, раздел БЖД и охрана окружающей среды экономическая часть.

Дан анализ, классификация высевающих аппаратов. Предложена конструкция сеялки для посева мелкосеменных культур на базе сеялки СУПН-8А. С этой целью разработана конструкция высевающего диска, для мелких семян. Присасывающее устройство с диаметром 3 мм заложенной сеткой 0,7*0,7 мм. Предложена конструкция щелевого сбрасывателя лишних семян. Произведен расчет механического привода вентилятора. Дан анализ и требования безопасности жизнедеятельности. Рассмотрены вопросы окружающей среды, в частности, охраны почв от переуплотнения и развития водной эрозии.
Экономическая эффективность: годовая экономия эксплуатационных затрат – 109021 руб., срок окупаемости капитальных вложений 0,1 года, годовой экономический эффект – 89819,8 руб

Разработанная конструкция высевающего аппарата пневматическая сеялка (на базе СУПН-8А) обеспечивает качественный гнездовой посев семян многолетних трав в соответствии с агротехническими требованиями, коэффициент вариации распределения гнезд вдоль рядка не превышает 35%, что показали проведенные исследования.

ВВЕДЕНИЕ 8
1 Анализ хозяйственной деятельности ООО «Русь» Пермского района Пермского края 10
1.1 История образования и развития хозяйства 10
1.2 Общая характеристика хозяйства 11
1.3 Земельные фонды и их пользование 13
1.4 Экономическая характеристика хозяйства 15
1.5 Состояние механизации МТФ 19
1.6 Вывод по анализу хозяйственной деятельности 22
2 Обзор конструкций высевающих аппаратов 23
2.1 Анализ высевающих устройств посевных машин точного высева 23
2.2 Выводы по конструкции высевающих аппаратов точного высева 42
3 Технологическая часть 43
3.1 Конструкция сеялки точного высева мелкосеменных культур 43
3.2 Кинематический расчет высевающего аппарата 44
3.3 Обоснование выбранной конструкции сбрасывателя лишних семян 49
3.4 Обоснование конструкции модернизированного высевающего диска 50
3.5 Тяговый расчет посевного аппарата 50
4 Конструкторская часть 56
4.1 Описание проектируемой конструкции 56
4.2 Расчет клиноременной передачи привода вентилятора 57
4.3 Ориентировочный расчет ведущего вала 65
4.4 Выбор подшипников качения для ведущего вала 69
4.5 Подбор и проверочный расчет шпоночного соединения 69
4.6 Проверочный расчет ведущего вала на выносливость 71
5 Безопасность жизнедеятельности и экологическая безопасность 75
5.1 Безопасность жизнедеятельности 75
5.1.1 Анализ безопасности жизнедеятельности в ООО «Русь» за период 2012 - 2014 годы 75
5.1.2 Требования безопасности на полевых работах 80
5.2 Экологическая безопасность при производстве посевных работ 84
5.2.1Охрана почв от переуплотнения при проведении посевных работ 85
5.2.2Охрана почв от водной эрозии при посевных работах 88
6 Экономическая часть 90
6.1 Расчет основных экономических показателей 90
ЗАКЛЮЧЕНИЕ 100
ЛИТЕРАТУРА 101
ПРИЛОЖЕНИЕ 103

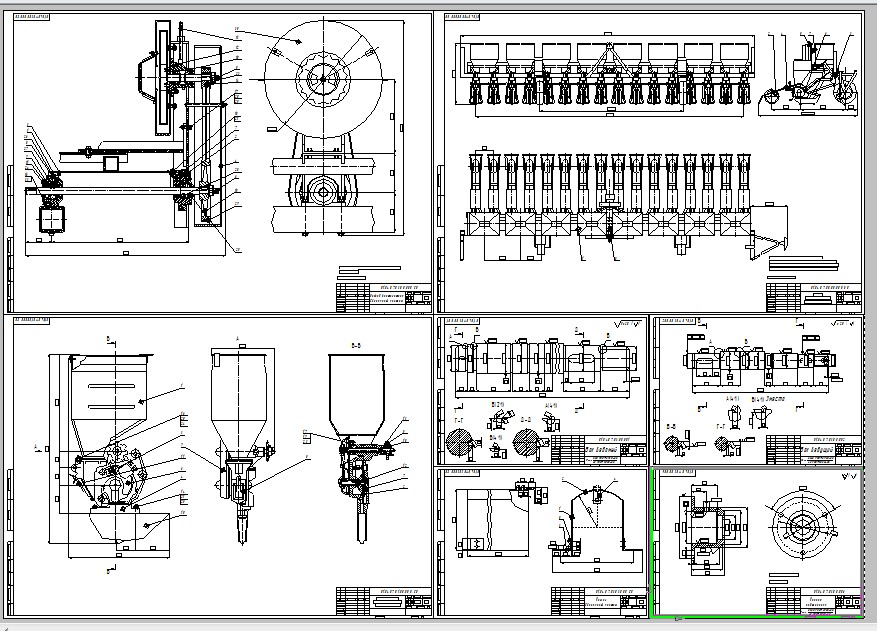

Состав: АХД хозяйства А1; Анализ высевающих аппаратов точного высева-А1; Классификация аппаратов точного высева-А1; Сеялка переоборудованная-А1 (ВО); Пневматический высевающий аппарат-А1 (СБ); Привод вентилятора-А1 (СБ); Технико-экономические показатели проекта-А1; Деталировка-А1(вал ведомый, вал ведущий, кожух (СБ), корпус подшипника); Деталировка-А1 (диск высевающий, диск регулировочный, прокладка, сбрасыватель лишних семян); Спецификации; ПЗ. Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Совершенствование посева пропашных культур с модернизацией сеялки СУПН-8

Спецификации\Vedomost_disk_vysevayuschy (2).cdw
Анализ сущ
АХД - хозяйства.cdw
Деталировка 1\Вал ведомый.cdw
Деталировка 1\Вал ведущий.cdw
ведомость.cdw
Спецификации\вентилятор1.cdw
Спецификации\Высевающий аппарат спецификация.cdw
Деталировка 2\Диск высевающий1.cdw
Деталировка 2\Диск регулировочный1.cdw
классификация аппаратов точного высева.cdw
Деталировка 1\Кожух сборочный чертеж.cdw
Спецификации\кожух1.cdw
Деталировка 1\Корпус подшипника.cdw

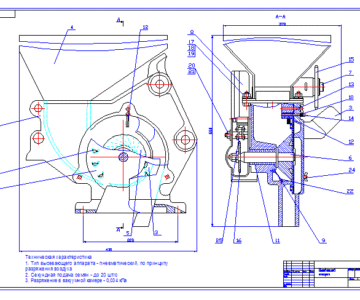

Пневматический высевающий аппарат.cdw
Привод вентилятора.cdw
Деталировка 2\Прокладка1.cdw
Спецификации\Сбрасыватель лишних семян.cdw
Деталировка 2\Сбрасыватель лишних семян1.cdw
Спецификации\сеялка об вид1.cdw
Сеялка переоборудованная.cdw
Технико экономические показатели.cdw
Дипло ПЗ.docx
Деталировка
Деталировка
Спецификации
