Совершенствование технического обслуживания машинно-тракторного парка в РСКУП «Волковысское» Волковысского района с модернизацией оборудования для диагностирования форсунок

Белорусский государственный аграрный технический университет
Кафедра Эксплуатация машинно-тракторного парка
Дипломный проект по дисциплине Эксплуатация МТП
На тему: Совершенствование технического обслуживания машинно-тракторного парка в РСКУП «Волковысское» Волковысского района с модернизацией оборудования для диагностирования форсунок
Минск 2017

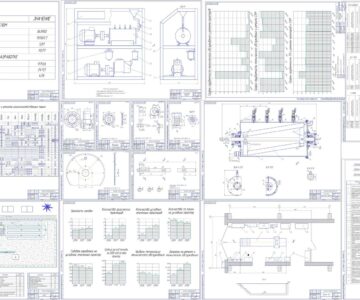

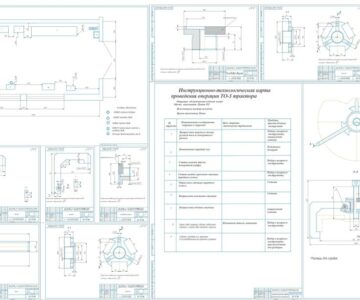

Дипломный проект: 124 с., таблиц 48, рисунков 13, использованных источников 27. Графическая часть – 7 листов А1. +Графики в экселе, одного не хватает, см. комментарии.
Ключевые слова: техническое обслуживание, диагностика, стенд КИ-562 для диагностики форсунок дизельного двигателя, диагностика форсунки без снятия с двигателя, расчет конструктивных параметров конструкторской разработки.
Объектом исследования является привод стенда КИ-562 для диагностики форсунок дизельного двигателя.
Цель работы – повышение эффективности проведения технического обслуживания и диагностирования.
В процессе работы производилось исследование по сокращению времени затрачиваемого на проведение диагностики форсунок дизельного двигателя стендом КИ-562 в условиях предприятия.
В результате исследования было предложено заменить ручной привод плунжерной пары на механический с использованием электродвигателя.
Основные конструктивные и технико-экономические показатели: тип прибора – настольный, тип привода – ручной, давление – от 0 до 600 МПа, погрешность – ±1,5%, номинальная подача топлива – 1800 мм3/цикл, масса – 5 кг, количество обслуживаемого персонала – 1 чел.
Разработан стенд для диагностики форсунок несъёмным способом рекомендуемый для внедрения в условиях хозяйств республики и в частности РСКУП «Волковысское».
В результате модернизации годовые затраты труда по операции снизились на 61,8 чел.-ч, годовая экономия эксплуатационных затрат составила 113,37 руб., срок окупаемости составляет 5,3 года.
Содержание:
Введение....................................................................................................................................9
1 Производственно-экономическая характеристика РСКУП «Волковысское» Волковысского района 10
1.1 Общие сведения о хозяйстве 10
1.2 Природно-климатические условия хозяйства 12
1.3 Краткая характеристика растениеводства 13
1.4 Краткая характеристика животноводства 17
2 Анализ показателей состава и использования МТП РСКУП «Вокловысское» 19
2.1 Показатели технической оснащенности хозяйства и уровня механизации работ 19
2.2 Состав и показатели использования машинно-тракторного парка 20
2.3 Обеспеченность хозяйства сельскохозяйственными машинами и анализ использования комбайнов 24
2.4 Показатели состава и использования автомобилей в хозяйстве 26
2.5 Ремонтно-обслуживающая база хозяйства 29
2.5.1 Машинный двор и организация хранения техники 29
2.5.2 Ремонтные мастерские, пункты ТО. Организация ремонта и ТО машин 30
2.5.3 Нефтебаза хозяйства и орга¬низация заправки машин и учета ТСМ 36
2.6 Инженерно-техническая служба 37
2.7 Обеспечение хозяйства механизаторскими кадрами 38
3 Обоснование комплекса организационно-технических ме¬роприятий по совершенствованию технического обслужива¬ния МТП РСКУП «Волковысское»
…………………………………………………………………………………...……41
3.1 Состояние технического обслуживания МТП хозяйства 41
3.2 Опыт организации ТО сельскохозяйственной техники в передовых хозяйствах Республики Беларусь 43
3.3 Организация технического обслуживания сельскохозяй¬ственной техники за рубежом 45
3.4 Сервисное обслуживание отечественной и зарубежной сельскохозяйственной техники 46
3.5 Меры материального стимулирования механизаторов и ИТР по обеспечению готовности и сохранности сельскохо¬зяйственной техники 49
3.6 Организационно-технические мероприятия по совершен¬ствованию технического обслуживания МТП хозяйства 50
4 Планирование технического обслуживания МТП РСКУП «Волковысское» 5 4.1 Расчет количества ТО тракторов и распределение их по месяцам года 51
4.2 Расчет затрат труда на проведение технического обслу¬живания МТП 55
4.3 Расчет затрат труда на техническое обслуживание и ремонт сельскохозяйственных машин 59
4.4 Определение количества слесарей-ремонтников 64
4.5 Расчет фонда заработной платы на ТО МТП 64
4.6 Разработка хозрасчетного задания тракторному парку (МТП) 66
5 Выбор оборудования для стационарного поста технического обслуживания 70
6 Конструкторская разработка 74
6.1 Назначение и область применения проектируемого стенда 74
6.2 Аналоги проектируемого стенда 75
6.3 Устройство и работа стенда для диагностики форсунок 77
6.4 Краткая техническая характеристика стенда 78
6.5 Расчетная часть 79
6.5.1 Выбор электродвигателя 79
6.5.2 Расчёт диаметра кулачкового вала 80
6.5.3 Расчет вала на изгиб и кручение 83
6.5.4 Расчёт сварного соединения 84
6.5.5 Выбор подшипников качения 85
6.5.6 Окончательная компоновка и разработка сборочного и деталировочных чертежей 85
7 Охрана труда 86
7.1 Анализ состояния охраны труда в РСКУП «Волковысское» 86
7.2 Разработка мер безопасности при эксплуатации стенда для диагностики форсунок КИ-592М 88
7.3 Обеспечение пожарной безопасности в РСКУП «Волковысское» 94
8 Технико-экономическая оценка проекта 97
8.1 Расчет технико-экономических показателей конструкторской разработки 97
8.2 Расчет капитальных вложений на техническое обслуживание 104
8.2.1 Расчет затрат труда и трудоемкости ремонта и ТО 107
8.2.2 Расчет денежных средств на ремонт и техническое обслуживание 108
8.2.3 Расчет годового дохода и эффективности капитальных вложений 110
Заключение 116
Список использованных источников 117
Приложения 120
Спецификации 124
