Совершенствование технологического процесса прессования с модернизацией аппарата обматывания сеткой

БГСХА,с/х машин,с/х машины,Совершенствование технологического процесса прессования с модернизацией аппарата обматывания сеткой ,2013

На пресс-подборщике ПРИ-145 имеются два аппарата обмотки рулона, сеткой и шпагатом.
При работе пресс-подборщика ПРИ-Ф-145 одной из неисправностей может являться неправильное затягивание сетки при обматывании рулона. Это может быть вызвано различными факторами:
- при начале обмотки в камеру попадает прессуемая масса, из-за того что механизатор не сдал на зад и граблины подборщика захватывают прессуемую массу из валка
- если образован рулон не равномерной плотности. По краям имеет меньшую плотность а по середине большую . Это происходит в том случае, если механизатор ведет трактор прямо вдоль валка, а не зигзагом. Тогда при обмотке сетка захватывается серединой рулона и начинает тянуться, а края загибаются и происходит заминание сетки.
Для устранения данной неисправности необходимо повысить нажим прижимного ролика при помощи пружины , а именно отцепить пружину с каждой стенки механизма обмотки рулона сеткой, демонтировать болт (открутив по две гайки), установить в одно из верхних отверстий и снова навесить пружину. Из-за неудобства выполнения данной регулировки на её устранение затрачивается более 15 минут, что в свою очередь снижает производительность пресс-подборщика.
Исходя из вышесказанного, в данном проекте мы предлагаем установить рычаг, который позволит одновременно натягивать две пружины прижимного ролика с фиксированием его положения одним пальцем со штифтом. Данная модернизация позволит снизить время затрачиваемое на регулировку натяжения ролика, а следовательно и увеличить общую производительность машины.

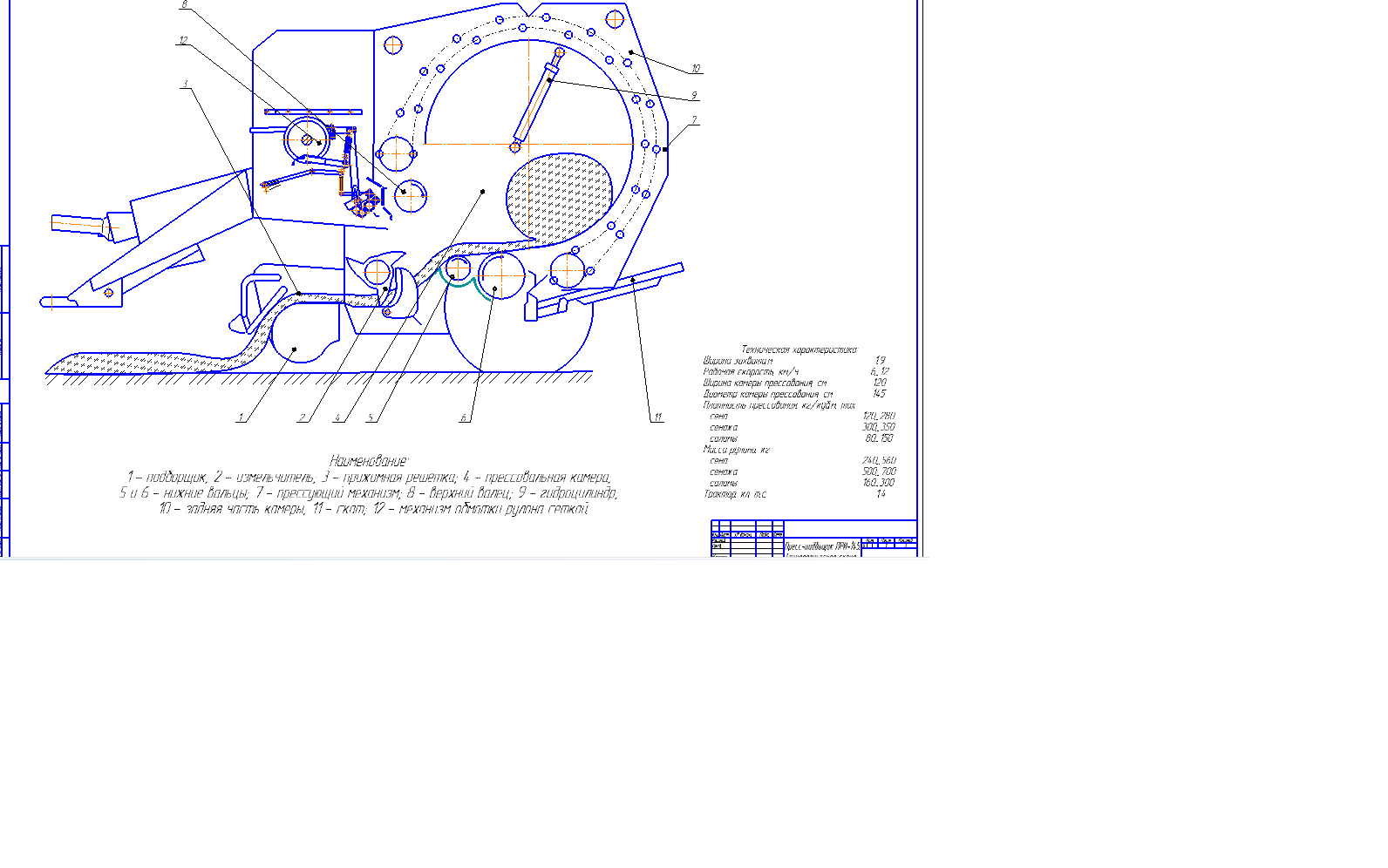

Состав: Пояснительная записка, Спецификация на механизм обмотки сеткой, Спецификация на рычаг, Общий вид преса ПРИ-145, Механизм обмотки сеткой СБ, Рычаг СБ, Детали: Ось, Палец, Планки Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Совершенствование технологического процесса прессования с модернизацией аппарата обматывания сеткой

СЕТКА\ПЗ.doc
СЕТКА\СП СБ 2.DOC
СЕТКА\Спецификация СБ.doc
СЕТКА\Чертежи\1\ОВ.cdw
СЕТКА\Чертежи
СЕТКА\Чертежи\2\Механизм обмотки
СЕТКА\Чертежи\2\Рычаг СБ.cdw
СЕТКА\Чертежи
СЕТКА\Чертежи\3\Ось.cdw
СЕТКА\Чертежи\3\Палец.cdw
СЕТКА\Чертежи\3\Планка 2.cdw
СЕТКА\Чертежи\3\Планка.cdw
СЕТКА\Чертежи
СЕТКА\Чертежи
СЕТКА
