Совершенствование технологии очистки машин и сборочных единиц на РУП «Пинской ПМС»

«Белорусский государственный аграрный технический университет»
Кафедра «Ремонт машин»
Дипломный проект на тему: " Совершенствование технологии очистки машин и сборочных единиц на РУП « Пинской ПМС»
Минск 2010

Дипломный проект содержит 107 страниц в том числе 18 таблиц, 20 рисунков, 1 приложение, 9 листов чертежей формата А1.
В дипломном проекте представлена перспективная схема технологического процесса очистки объекта ремонта в условиях РУП «Пинское ПМС». Разработан общий вид моечной камеры. Приведена принципиальная схема очистных сооружений. Технико-экономические расчеты подтверждают целесообразность и обоснованность принятых в проекте решений.
Студент дипломник подтверждает, что приведенные в дипломе материал правильно и объективно отражает состояние разрабатываемого объекта. Все заимствованные из литературных и других источников положения и концепции сопровождаются ссылками на их автора.
ВВЕДЕНИЕ
1.ОБОСНОВАНИЕ ТЕМЫ И ЗАДАЧИ ПРОЕКТА
1.1 Анализ производственной базы по мойке сельскохозяйственной техники
1.2 Характеристика хозяйства
1.3 Техническое обоснование проекта
1.4 Цель и задачи проекта
2 ТРЕБОВАНИЯ, ПРВДЪЯВЛЯЕМЫЕ К ТЕХНОЛОГИЧЕСКОМУ ПРОЦЕССУ НАРУЖНОЙ ОЧИСТКИ, КОНТРОЛЬ КАЧЕСТВА ОЧИСТКИ
3 СОСТАВ И СВОЙСТВА ЗАГРЯЗЕНИЙ. РЕОКМЕНДУЕМЫЕ СПОСОБЫ ИХ УДАЛЕНИЯ
4 АНАЛИЗ ТИПОВЫХ ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕССОВ И ПРОЕКТНЫХ РЕШЕНИЙ ПО ОЧИСТКЕ ОБЪЕКТОВ РЕМОНТА И ОЧИЩАЮЩИХ СРЕД ПРИ ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ СЕЛЬСКОХОЗЯЙСТВЕННОЙ ТЕХНИКИ
5 ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ОЧИСТКИ ОБЪЕКТОВ РЕМОНТА
5.1 Обоснование проектирования технологического процесса
5.2 Очистка изделий высоконапорными струями
6 ТЕХНОЛОГИЧЕСКАЯ ПЛАНИРОВКА ПОСТА ОЧИСТКИ МАШИН С СИСТЕМОЙ ОБОРОТНОГО ВОДОСНАБЖЕНИЯ
6.1 Расчет грязесборника
6.2 Расчёт отстойника
6.3 Расчёт дросселя с электрокоагулятором
7 КОНСТРУКТОРСКАЯ РАЗРАБОТКА
7.1 Разработка моечной камеры для очистки объектов ре-монта
7.1.1 Обоснование актуальности разработки
7.1.2.Анализ прототипов
7.1.3 Описание конструкторской разработки
7.1.4 Технические расчёты
7.2 Экономическое обоснование конструкторской разра-ботки
7.2.1 Расчёт капитальных вложений
7.2.2 Расчёт затрат труда
7.2.3 Расчёт эксплуатационных издержек
7.2.4 Расчёт годовой экономии эксплуатационных затрат
8 БЕЗОПАСТНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
8.1 Анализ состояния охраны труда на РУП «Пинское ПМС»
8.2 Анализ опасных и вредных производственных факторов при очистке машин в РУП «Пинское ПМС»
8.3Требования безопасности при мойке с/х техники в РУП «Пинское ПМС»
8.4Обеспечение пожарной безопасности объектов в РУП «Пинское ПМС»
8.5 Безопасность жизнедеятельности в условиях чрезвычай-ных ситуаций
8.5.1 Расчет устойчивости функционирования опасного объ-екта в условиях РУП «Пинское ПМС»
9 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА
9.1 Инвестиции
9.2 Расчет себестоимости продукции
9.3 Определение отпускных цен на очищенные единицы
9.4 Оценка эффективности инвестиций
9.5 Технико-экономические показатели проекта
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
Приложения

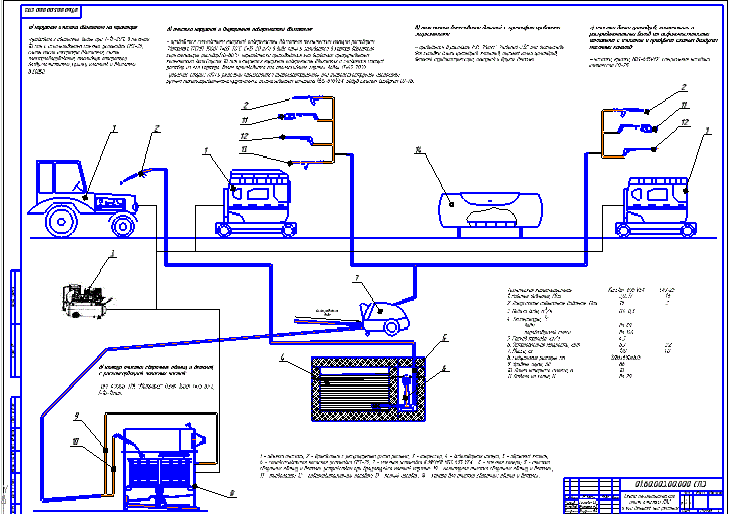

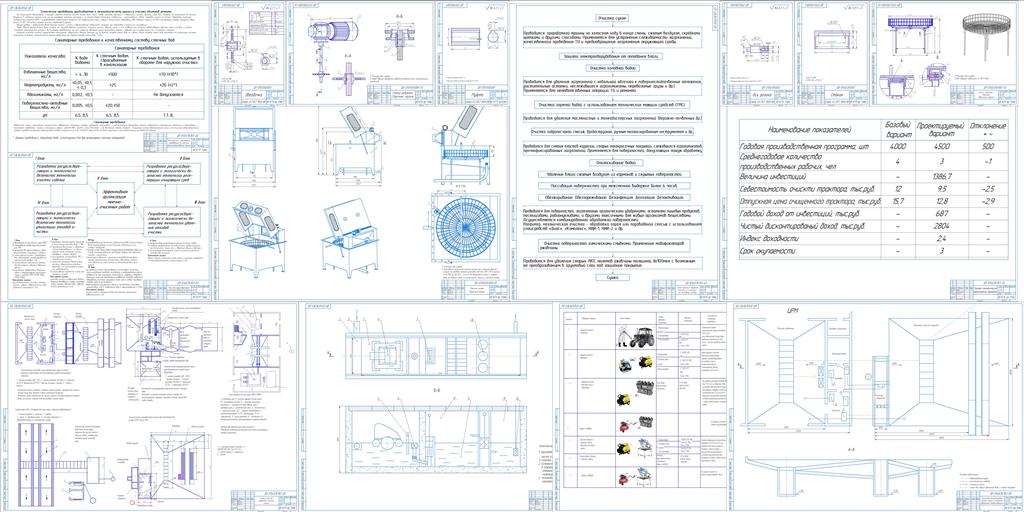

Состав: Блок-схема ресурсосберегающей и экологически безопасной технологии очистки сельскохозяйственной техники (Д1), Схема процесса наружной очистки с.х техники их составных частей (Д3), Технологический процесс наружной очистки трактора МТЗ-82 и двигателя (Д4), Анализ постов наружной очистки машин (Д5), Очистные сооружения (Д6), Техническая планировка поста мойки с системой оборотного водоснабжения (ПО), Моечная камера (СБ), Деталировка (звездочка, Мото-редуктор (СБ), Муфта, Ось ролика, Стакан, Стол с корзиной (СБ)), Технико-экономическое обоснование проекта (ТБ), ПЗ, спецификации на конструкторскую разработку, спецификация на пост мойки. Язык документа

Софт: КОМПАС-3D 16,1

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Совершенствование технологии очистки машин и сборочных единиц на РУП «Пинской ПМС»

мойка/
мойка/Графическая часть/
мойка/Графическая часть/+ Анализ постов наружной очистки машин (Д5).cdw
мойка/Графическая часть/+ Анализ постов наружной очистки машин (Д5).jpg
мойка/Графическая часть/+ Очистные сооружения (Д6).cdw
мойка/Графическая часть/+ Технологический процесс наружной очистки трактора МТЗ-82 и двигателя (Д4).cdw
мойка/Графическая часть/+Блок-схема ресурсосберегающей и экологически безопасной технологии очистки сельскоъозяйственной техники (Д1).cdw
мойка/Графическая часть/+Моечная камера (СБ).cdw
мойка/Графическая часть/+Схема процесса наружной очистки с.х техники их составных частей (Д3).cdw
мойка/Графическая часть/+Технико-экономические показатели проекта (ТБ).cdw
мойка/Графическая часть/+Техническая планировка поста мойки с ситемой оборотного водоснабжения (ПО).cdw
мойка/Графическая часть/1002.jpg
мойка/Графическая часть/82c.jpg
мойка/Графическая часть/d2601.jpg
мойка/Графическая часть/FINI_TIGER212_s.jpg
мойка/Графическая часть/therm.jpg
мойка/Графическая часть/Безимени-1.jpg
мойка/Графическая часть/Деталировка/
мойка/Графическая часть/Деталировка/+Звзедочка.cdw
мойка/Графическая часть/Деталировка/+Мотор-редуктор (СБ).cdw
мойка/Графическая часть/Деталировка/+Муфта.cdw
мойка/Графическая часть/Деталировка/+Ось ролика.cdw
мойка/Графическая часть/Деталировка/+Стакан.cdw
мойка/Графическая часть/Деталировка/+Стол с корзиной (СБ).cdw
мойка/Записка/
мойка/Записка/Записка.doc
мойка/Записка/Спецификация на конструкторскую/
мойка/Записка/Спецификация на конструкторскую/Спецификация на СЧ моечн ванны.doc
мойка/Записка/Спецификация на конструкторскую/Спецификация на СЧ привода.doc
мойка/Записка/Спецификация на конструкторскую/Спецификация на СЧ столс моечной корзиной.doc
мойка/Записка/Спецификация на пост мойки/
мойка/Записка/Спецификация на пост мойки/Копия Спец2.DOC
мойка/Оформление/
мойка/Оформление/+1Титульник Рубец.doc
мойка/Оформление/+2 Задание.doc
мойка/Оформление/+3 Ведомость ДП.doc
мойка/Оформление/+4ТРамка реферат.doc
мойка/Оформление/+5 оглавление.doc
мойка/Оформление/+5 Содерж.doc
мойка/Оформление/6 Приложение.doc
