Совершенствование технологии возделывания ярового ячменя с модернизация штанги опрыскивателя Мекосан-2000-18

ПГСХА
Кафедра сельскохозяйственных машин
Дипломный проект на тему Совершенствование технологии посадки ярового ячменя с модернизация штанги опрыскивателя Мекоса-2000-18 для ФГУП ..... .....района.
Пермь 2015

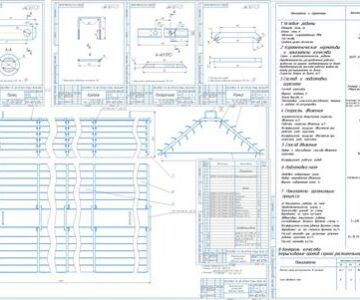

Дипломный проект состоит из расчетно-пояснительной записки объемом 88 с., в том числе, 18 таблиц, 23 наименования использованных литературных источников и 9 листов графической части формата А1.

Целью дипломного проекта является разработка комплексной механизации возделывания ярового ячменя в ФГУП ..., которая позволит получать высокие урожаи.
В дипломном проекте проведен анализ производственно–хозяйственной деятельности хозяйства за период с 2011 по 2013 год, анализ комплексной механизации возделывания ярового ячменя в хозяйстве, анализ достижений науки и передового опыта и на основании этого предлагаем новую технологию возделывания ярового ячменя в хозяйстве, которая позволяет повысить урожайность возделываемой культуры при снижении затрат.
Целью данного дипломного проекта является модернизация конструкции штанги опрыскивателя Мекосан-2000-18. Суть модернизации заключается в установке амортизаторов. Использование гидравлического амортизатора позволяет увеличить рабочую скорость агрегата и, следовательно, добиться более высокой производительности. Сокращение сроков внесения пестицидов обеспечивает своевременное высвобождение энергетических средств.
Для этого был произведен анализ конструкций навесной системы опрыскивателя, обоснована конструкция предлагаемого крепления. В процессе работы автоматически осуществляется гашение колебаний штанги за счет амортизатора, что позволит свести элементарные колебания к минимуму. В результате высота штанги выдерживается в заданном диапазоне.
Технико-экономическое обоснование принятых решений свидетельствует о том, что капитальные вложения составят 25450 руб. Это позволит повысить производительность труда на 41%, годовой экономический эффект – 8781 руб. Срок окупаемости капитальных вложений менее 3 лет.

Содержание
ВВЕДЕНИЕ 9
1 СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ДИПЛОМНОГО ПРОЕКТА 11
1.1 Анализ хозяйственной деятельности 11
1.2 Анализ существующей технологии возделывания ячменя 20
1.3 Цель и задачи дипломного проекта 22
2 РАЗРАБОТКА ТЕХНОЛОГИИ ВОЗДЕЛЫВАНИЯ ЯРОВОГО ЯЧМЕНЯ В ФГУП ПЛЕМЕННОЙ ЗАВОД «ВЕРХНЕМУЛЛИНСКИЙ» 23
2.1 Разработка технологической карты на возделывание ярового ячменя 23
2.2 Разработка карты технологического процесса, выполняемого машиной предлагаемой конструкции 25
2.3 Агротехнические требования, предъявляемые к опрыскиванию 25
2.4 Комплектование агрегатов для химической защиты растений 26
2.5 Контроль и оценка качества 36
3 КОНСТРУКТОРСКАЯ ЧАСТЬ 38
3.1 Анализ существующих конструкций опрыскивателей 38

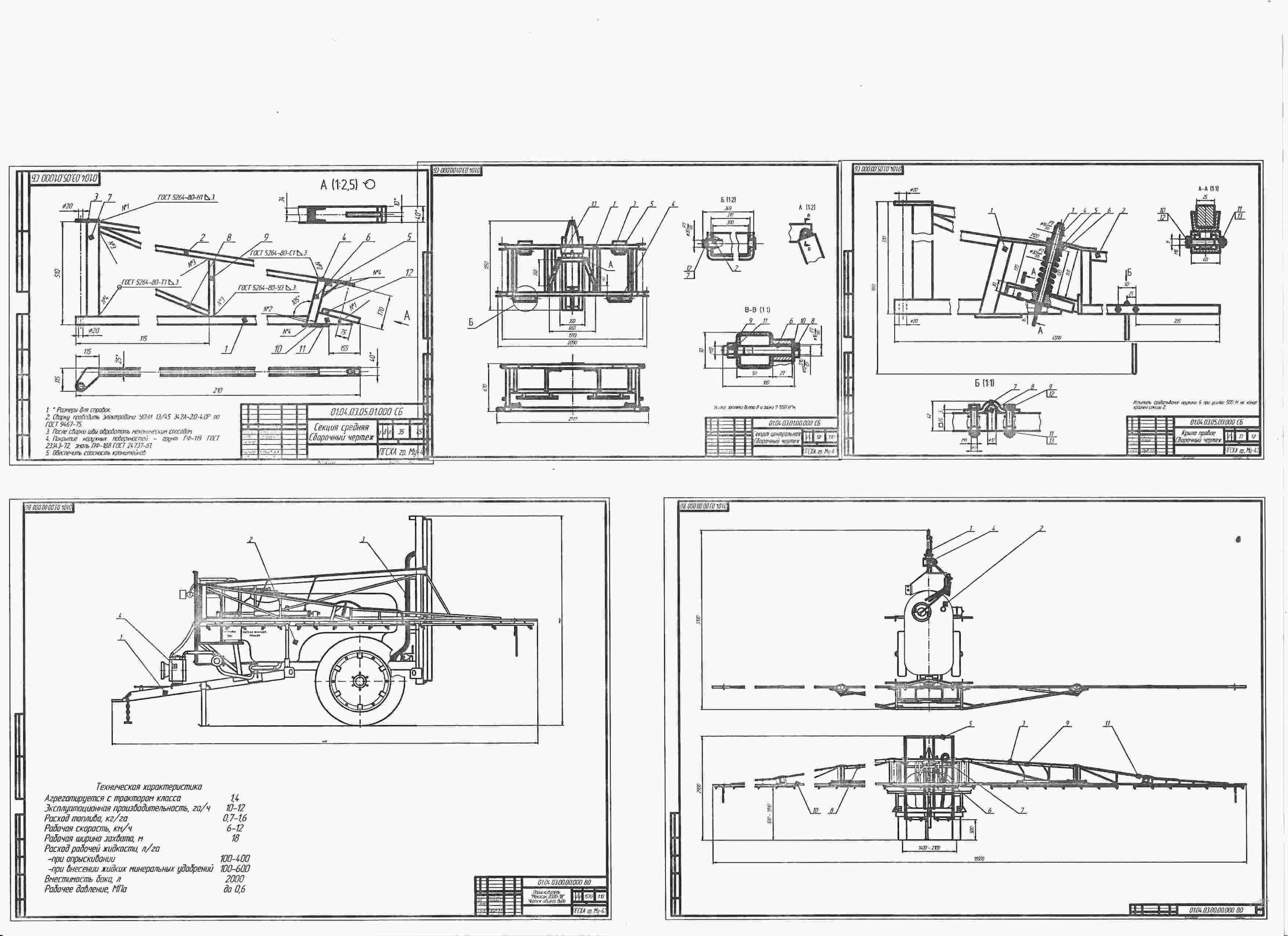

3.2 Устройство и процесс работы усовершенствованной штанги 42
3.3 Прочностные расчеты 46
3.4 Расчет амортизаторов 51
3.4.1 Расчет амортизатора на прочность 58
4 ТЕХНИКО – ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ДИПЛОМНОГО ПРОЕКТА 59
5 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ И ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ 65
5.1 Безопасность жизнедеятельности 65
5.1.1 Анализ системы БЖД в ФГУП племенной завод «Верхнемуллинский» Пермского района 66
5.1.2 Анализ опасных и вредных факторов при выполнении технологического процесса 70
5.1.3 Требования безопасности при работе с ядохимикатами 72
5.2 Экологическая безопасность агрегата 77
5.2.1 Охрана природы при использовании гербицидов. 81
5.2.2 Мероприятия по охране окружающей среды 82
ЗАКЛЮЧЕНИЕ 87
ЛИТЕРАТУРА 89
ПРИЛОЖЕНИЯ 91
