Полесский национальный университет
кафедра агроинженерии
ВКР на тему «Совершенствование технологии выращивания озимой ржи с модернизацией конструкции плуга»
Житомир 2024
Квалификационная работа сосредоточена на разработке усовершенствованных методов агротехнической обработки поля для выращивания озимой ржи с использованием модернизированной конструкции оборотного плуга. Проект охватывает теоретическое исследование современных технологий обработки почвы, а также анализ проблем, которые возникают при использовании традиционных плугов. С целью оптимизации свойств почвы и увеличения продуктивности растений, была разработана новая конструкция плуга, которая учитывает специфические требования озимой ржи.
В результате выполнения проекта установлено, что применение модернизированной техники способствует повышению эффективности обработки поля, улучшению водного и воздушного режима почвы, а также сохранению ее структуры и уменьшению эрозии.
Выводы проекта включают рекомендации по внедрению новой технологии на различных типах аграрных предприятий, а также перспективы дальнейшего исследования для оптимизации конструкции и повышения универсальности использования плуга.

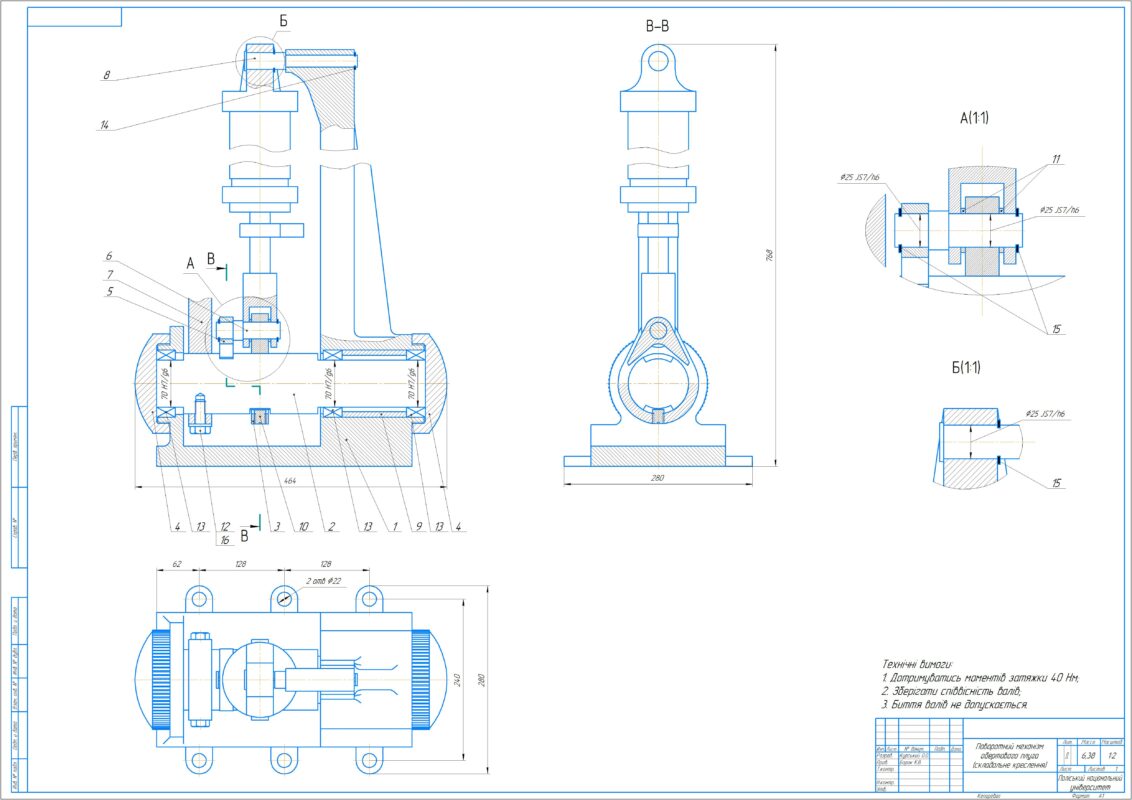

В конструктивной части усовершенствован оборотный механизм плуга. Суть усовершенствования: устройство для поворота вала оборотного плуга, содержащее раму 1, на которой смонтированы гидропривод с гидроцилиндром 3, имеющим проушину на цилиндре, шарнирно соединенную с рамой, и установленным штоком вниз под углом к продольно-вертикальной осевой плоскости плуга, вал с зажимом для крепления оборотного плуга 7, расположенные по обе стороны от вала упоры и шарнирно-рычажный механизм, входное звено которого шарнирно связано со штоком гидроцилиндра, а выходное взаимосвязано с валом, отличающийся тем, что вал выполнен с двумя окружными пазами на его наружной поверхности и снабжен ограничителем поворота вала, в частности на пол-оборота, периодически взаимодействующим с упорами рамы, шарнирно-рычажный механизм включает установленный на валу с возможностью ограниченного поворота корпус с осью, шарнирно соединенной со штоком гидроцилиндра, и коромысло, установленное на оси корпуса с возможностью свободного качения и взаимодействия с одним из окружных пазов вала, при этом в другом окружном пазу установлен ограничитель поворота корпуса относительно вала. Техническим результатом заявленного устройства является расширение технических возможностей, уменьшение габаритов, повышение надежности, простота и удобство обслуживания.
Ключевые слова: плуг, рожь, обработка, прочность, технология, конструкция.
ЗМІСТ
ВСТУП……………………………………………..…………………………..………5
РОЗДІЛ 1. ТЕХНОЛОГІЧНИЙ РОЗДІЛ……………………….…….…………...…8
РОЗДІЛ 2. КОНСТРУКТИВНИЙ РОЗДІЛ…………………………...….…………17
РОЗДІЛ 3. КОНСТРУКТИНІ РОЗРАХУНКИ (РОЗРАХУНОК ОСНОВНОГО ВАЛУ НА МІЦНІСТЬ З ВИКОРИСТАННЯМ ПРОГРАМИ АРМ FEM)…….….25
ЗАГАЛЬНІ ВИСНОВКИ…………………………..…..…………..…..…………….29
СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ……………...………...…………………..30
