Техническое обеспечение технологии возделывания и уборки картофеля с модернизацией четырехрядной картофелесажалки фирмы «Сramer»

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА И ПРОДОВОЛЬСТВИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
ГЛАВНОЕ УПРАВЛЕНИЕ ОБРАЗОВАНИЯ, НАУКИ И КАДРОВ
УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ «БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Факультет инженерный
Кафедра механизации растениеводства и практического обучения
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА к дипломному проекту на тему: ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ТЕХНОЛОГИИ ВОЗДЕЛЫВАНИЯ И УБОРКИ КАРТОФЕЛЯ С МОДЕРНИЗАЦИЕЙ ЧЕТЫРЕХРЯДНОЙ КАРТОФЕЛЕСАЖАЛКИ ФИРМЫ «CRAMER»

Дипломный проект состоит из расчетно-пояснительной записки объемом 95 страниц, в т. ч. 27 литературных источника, 4 приложений и 9 листов графической части.
В дипломном проекте были использованы следующее термины:
Технология, картофель, агрегат, модернизация, усовершенствование, переоборудование, сажалка, трактор.
Целью дипломного проекта является техническое обеспечение технологии возделывания и уборки картофеля с модернизацией четырехрядной картофелесажалки фирмы «Сramer».
В первой части проведен анализ производственно – экономической деятельности предприятия, состояние и эффективность использования машинно-тракторного парка, а также необходимость обновления сельскохозяйственной техники. Рассмотрена структура инженерной службы в хозяйстве.
Во второй и третьей части дается характеристика картофеля как культуры, стратегически важной для нашей страны, был произведен анализ существующих технологий возделывания картофеля, а также разработаны перспективная технологическая карта возделывания картофеля.
В четвертой части выполнена модернизация картофелесажалки фирмы «Сramer». Модернизация заключается в адаптации высаживающей системы MARATHON к сажалке Gramer (установим вместо дисково-ложечного аппарата цепочно-ложечный высаживающий аппарат). Дано описание, принцип работы и расчеты модернизированного высаживающего аппарата.
В пятой части произведен анализ состояния охраны труда и разработаны мероприятия по улучшению состояния охраны труда, проанализированы опасные и вредные факторы при выполнении технологического процесса возделывания картофеля.
В шестой части приведено экономическое обоснование эффективности возделывания картофеля и агрегата с проектируемым органом.

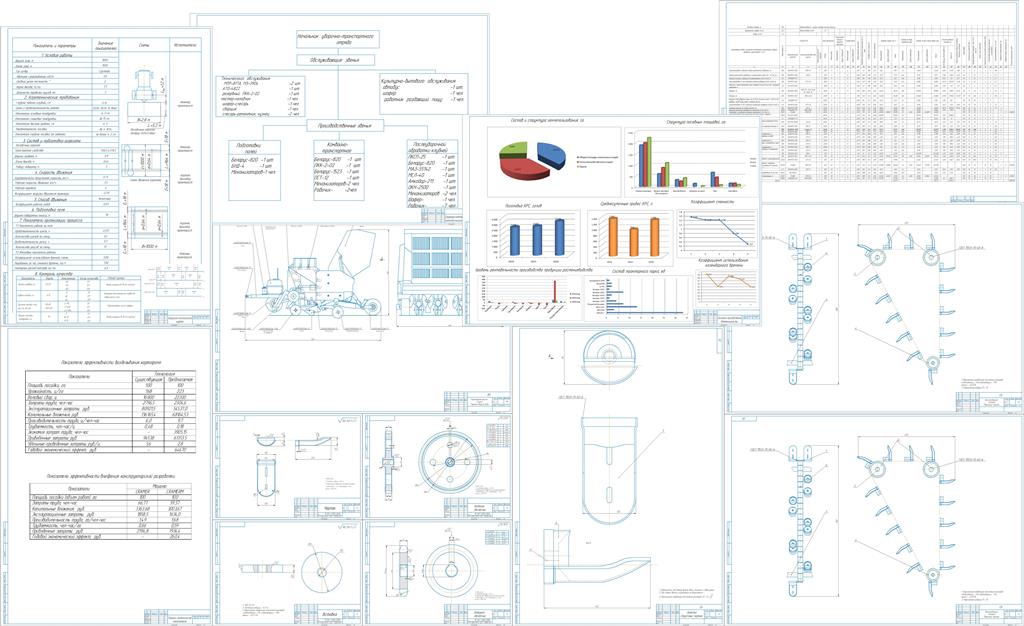

В графической части представлены: показатели производственной деятельности, технологическая карта, операционно-технологическая карта, структура комплексного технологического отряда, общий вид конструкторской разработки, чертежи ее основных узлов и деталей, показатели экономической эффективности проекта.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ…………………………………………………………………………7
1 ПРОИЗВОДСТВЕННО ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ОАО «НОВАЯ ДРУТЬ» ………………………………………………………………….9
1.1 Общие сведения………………………………………………………...…9
1.2 Анализ показателей производства продукции сельского хозяйства ОАО «Новая Друть»…………………………………………………………11
1.3 Анализ состава МТП и показатели его использования……………….18
1.4 Значение выбранной культуры для ОАО «Новая Друть»…………….26
1.5 Обоснование цели дипломного проекта……………………………….27
2 УСЛОВИЯ И ВОЗМОЖНОСТИ ПОЛУЧЕНИЯ ВЫСОКИХ УРОЖАЕВ КАРТОФЕЛЯ В ОАО «НОВАЯ ДРУТЬ»……………………………………….28
2.1 Анализ технологии возделывания и уборки картофеля
в ОАО «Новая Друть»………………………………………………………28
2.2 Достижения науки и передового опыта по возделыванию
картофеля…………………………………………………………………….29
3 ПРОЕКТИРОВАНИЕ ИНТЕНСИВНОЙ ТЕХНОЛОГИИ ВОЗДЕЛЫВАНИЯ И УБОРКИ КАРТОФЕЛЯ……………………………………………………….50
3.1 Выбор и обосновании прогрессивных схем и системы машин для про-изводства картофеля……………………………………………………50
3.2 Разработка технологической карты возделывания картофеля………..52
3.3 Разработка операционно-технологической карты на посадку ……….57
4 КОНСТРУКТОРСКАЯ РАЗРАБОТКА………………………………………..70
4.1 Обоснование конструкторской разработки……………………………70
4.2 Устройство, принцип работы и особенности эксплуатации……….…70
4.3 Технологический, конструктивный и прочностные расчеты………..72
4.4 Особенности технического обслуживания сажалки…………………..77
5 ОХРАНА ТРУДА…..…………………………………………………………...78
6 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА…………….84
6.1 Экономическое обоснование эффективности внедрения
проектируемого способа механизации производства картофеля……...…84
6.2 Экономическое обоснование эффективности внедрения
конструкторской разработки………………………………………………..89
ЗАКЛЮЧЕНИЕ……………………………………………………………………93
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ………………………………94

Состав: Картофелесажалка (ВО), Высаживающий аппарат (СБ), Деталировка, Спецификация, Технологическая карта, ПЗ. Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Техническое обеспечение технологии возделывания и уборки картофеля с модернизацией четырехрядной картофелесажалки фирмы «Сramer»

Cramer/1 Обложка.docx
Cramer/10 Спецификация СБ1.doc
Cramer/11 Спецификация СБ2.doc
Cramer/2 Титульник.docx
Cramer/3 Задание.docx
Cramer/4 Ведомость проекта.doc
Cramer/4.1 Ведомость проекта.doc
Cramer/5 Реферат.doc
Cramer/6 Записка.docx
Cramer/7 Приложения.doc
Cramer/8 Старая.xls
Cramer/9 Новая 11.xls
Cramer/Безымянный.png
Cramer/Ватман 1.cdw
Cramer/Ватман 2.cdw
Cramer/Ватман 3.cdw
Cramer/Ватман 4.cdw
Cramer/Ватман 5.cdw
Cramer/Ватман 5.jpg
Cramer/Ватман 6.cdw
Cramer/Ватман 7.cdw
Cramer/Ватман 8-1.cdw
Cramer/Ватман 8-2.cdw
Cramer/Ватман 8-3.cdw
Cramer/Ватман 8-4.cdw
Cramer/Ватман 9.cdw
Cramer/Ватман.cdw
