Технология возделывания ячменя с модернизацией почвообрабатывающего посевного аппарата АППМ-6

0
22
1190
7
0

БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ
кафедра сельскохозяйственных машин,
Дипломная работа на тему: «ТЕХНОЛОГИЯ ВОЗДЕЛЫВАНИЯ ЯЧМЕНЯ В ПОДСОБНОМ ХОЗЯЙСТВЕ ОАО «РАЙАГРОСЕРВИС» ОРШАНСКОГО РАЙОНА С МОДЕРНИЗАЦИЕЙ ПОЧВООБРАБАТЫВАЮЩЕГО АГРЕГАТА АППМ-6»,
2012 год

РЕФЕРАТ
ПОСЕВ, ТЕХНОЛОГИЯ, ОБРАБОТКА, ВОЗДЕЛЫВАНИЕ, ЗАГОРТАЧ, МОДЕРНИЗАЦИЯ, ВНЕДРЕНИЕ, СОШНИК.
Разработанный дипломный проект представлен расчётно-пояснительной запиской и графической частью.
Расчётно-пояснительная записка включает 101 страницу печатного текста и состоит из введения, семи глав, выводов, списка использованных источников и приложения. Расчётно-пояснительная записка содержит 22 таблицы и 14 рисунков.
В первой главе представлено подсобное хозяйство ОАО «Райагросервис» Оршанского района Витебской области с подробным анализом основных показателей эффективности производства растениеводческой и животноводческой продукции.
Во второй главе рассматривались основы получения высоких урожаев ячменя. Так же рассмотрены народно-хозяйственное значение ячменя и его биологические особенности.
В третьей части производилась разработка технологии возделывания ячменя. Произведен анализ существующей технологии возделывания ячменя. Разработана операционно – технологическая карта для посева. Произведены расчеты основных режимов работы агрегата, кинематические характеристики МТА и рабочего участка. Произведено согласование работы агрегатов.
В четвертой главе произведен обзор и сравнительный анализ известных конструкций загортачей. Приведено описание рабочего процесса почвообрабатывающего – посевного агрегата АППМ-6. Произведен расчет параметров загортача.
В пятой главе приведены мероприятия по охране труда. Произведен анализ опасных зон при выполнении технологического процесса посева, а так же разработаны мероприятия по созданию здоровых и безопасных условий труда.
В шестой главе произведен расчет экономической эффективности предлагаемой технологии возделывания ячменя. Обоснована эффективность внедрения конструкторской разработки.
В седьмой главе рассмотрены вопросы энергосбережения. Произведен анализ состояния энергосбережения хозяйства и предложены мероприятия по его улучшению.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Агрегатируется с тракторами "Беларусь"-2522/2822/3022.
Производительность (основного времени), га/ч .... 4,2-6,0
Рабочая ширина захвата, м .... 6,0
Рабочая скорость, км/ч .... 7-10
Вместимость двухсекционного бункера, л .... 4200
Ширина междурядий, мм ....125
Глубина заделки семян, мм:
- минимальная ....2
- максимальная ....5
Масса сухая конструкционная, кг .... 6500

Содержание
Введение………………………………………………………………………….. 8
1 Производственно-экономическая характеристика хозяйства………………. 11
1.1 Общие сведения о хозяйстве………………………………………….. 11
1.2 Природно-климатические условия ………………………………...… 15
1.3 Анализ производства продукции растениеводства…..……………… 16
1.4 Краткие сведения о развитии животноводства……………………... 17
1.5 Состав и эффективность МТП. Структура инженерной службы…... 18
1.6 РОБ подсобного хозяйства ОАО «Райагросервис»………………….. 23
1.7 Цель и задачи проекта…………………………………………………. 25
2 Основы получения высоких урожаев ячменя………………………………... 26
2.1 Народно-хозяйственное значение ячменя…………..………………... 26
2.2 Биологические особенности ячменя………….….…………………… 27
2.3 Основы агротехники возделывания ячменя…………..…………….. 28
3 Разработка технологии возделывания ячменя в подсобном хозяйстве ОАО «Райагросервис»……………………………………………………….. 35
3.1 Анализ существующей технологии возделывания ячменя…………. 35
3.2 Прогнозирование урожая..…………………………………………... 35
3.3 Разработка технологической карты…………………………………... 37
3.4 Разработка карты технологического процесса, выполняемого агрегатом почвообрабатывающим – посевным АППМ-6….. 41
3.4.1 Агротехнические требования, предъявляемые к посеву…...… 42
3.4.2 Комплектование агрегатов для посева………………………… 42
3.4.3 Расчет режимов работы агрегата………………………………. 44
3.4.4 Подготовка МТА к работе……………………………………… 45
3.4.5 Подготовка поля………………………………………………… 48
3.4.6 Работа агрегатов в загоне……………………………………….. 48
3.4.7 Кинематические характеристики МТА и рабочего участка….. 49
3.4.8 Баланс времени смены………………………………………….. 51
3.4.9 Эксплуатационные и энергетические характеристики МТА… 53
3.4.10 Согласование работы агрегатов………………………………. 53
3.4.11 Контроль и оценка качества…………………………………... 55
4 Модернизация агрегата почвообрабатывающего – посевного АППМ-6….. 56
4.1. Обзор и сравнительная оценка известных конструкций………….. 56
4.2 Обоснование предлагаемой конструкции…………………...……….. 60
4.3 Устройство и рабочий процесс агрегата почвообрабатывающего - посевного АППМ-6…………………………………………………….. 60
4.4 Обзор и анализ загортачей…….….………………………………….. 65
4.5 Устройство и рабочий процесс машины…………………………….. 66
4.6 Расчет параметров загортача….……………………………………… 67
4.6.1 Анализ процесса взаимодействия загортачей с почвой...….. 68
4.6.2 Прочностные расчеты………….……………………………... 69

5 Охрана труда…………………………………………………………………… 72
5.1 Общие положения…………..…………………………………………. 72
5.2 Анализ состояния охраны труда в подсобном хозяйстве ОАО «Райагросервис»………………………………..73
5.3 Анализ опасных зон при выполнении технологического процесса посева……………………………………………………………………. 77
5.4 Мероприятия по созданию здоровых и безопасных условий труда в подсобном хозяйстве ОАО «Райагросервис»………………………… 78
6 Технико-экономическое обоснование проекта……………………………… 80
6.1 Расчет эксплуатационных затрат……………………………………... 80
6.2 Расчет экономической эффективности предлагаемой технологии возделывания ячменя…… 84
6.3 Экономическое обоснование эффективности внедрения конструкторской разработки…………………………………………... 87
7 Оценка возможностей энергосбережения…………………………..………... 90
7.1 Общие положения……………………………………………………... 90
7.2 Энергосбережение при посеве……..……………………………...….. 91
7.3 Анализ состояния энергосбережения хозяйства и мероприятия по его улучшению…….………………92
7.4 Расчет показателей эффективности новой технологии возделывания ячменя……………………..……94
Выводы и предложения………………………………………………………… 97
Литература
Приложения



Дата
23.10.2017
Язык
Русский
Состав

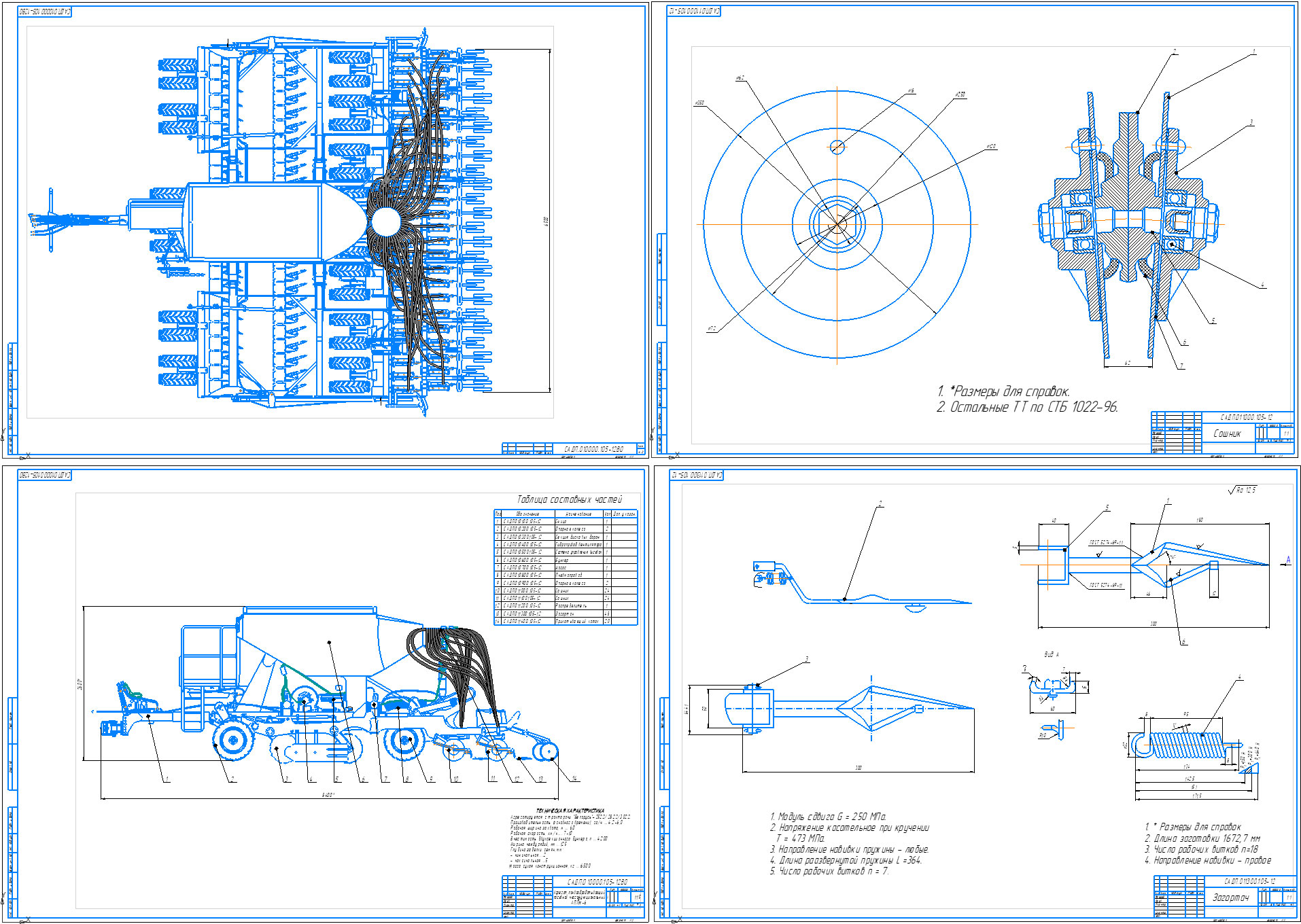

Пояснительная записка (ПЗ), Характеристика хозяйства (Д1) А1, Технологическая карта возделывания ячменя (Д2) А1, АППМ-6 (ВО) два А1, Загортач (СБ) А1, Сошник (СБ) А1, Деталировка (загортач правый А3, пружина растяжения А3, Крепление А3, Загортач левый А3), Операционно-технологическая карта посева ячменя (ТБ1) А1, Обзор конструкций загортачей (ДЗ) А1, Технико-экономические показатели проекта (ТБ2) А1
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • АППМ-6
    • Тех.карта.jpg
    • 3.Обзор констр.загортачейА1готов.cdw
    • Чертеж.cdw
    • 6.СБ.сошник.cdw
    • 4.1.Вид общийА1.cdw
    • Специф сб загортач.cdw
    • Крепление А3.cdw
    • 5.Сб.загортач.cdw
    • Специф сошник.cdw
    • загориач правый А3.cdw
    • 4.2.Вид общийА1.cdw
    • Загортач левый А3.cdw
    • записка
      • Диплом.docx
      • Приложения.doc
      • _предлагаемая.pdf
      • 2 ЗАДАНИЕ.doc
      • 0-Обложка.docx
      • _существующая.pdf
      • 4- Реферат.doc
      • 3 Ведомость проекта.doc
      • 1 - титульник.DOC
      • Инструкция по охране труда при проведении почвообрабатывающих, посевных и посадочных работ.doc
    • 8.Опер технол.cdw
    • 2.ТехкартаА1готово.cdw
    • 9.Экономика.cdw
    • график согласов.png
    • ПружинаА3.cdw
