Вологодская государственная молочнохозяйственная академия имени Н.В. Верещагина
Кафедра энергетических средств и технического сервиса
КУРСОВАЯ РАБОТА по дисциплине «Трактора и автомобили»
На тему: «Тяговый расчет трактора МТЗ-80 при номинальной частоте вращения двигателя 1500 мин-1»

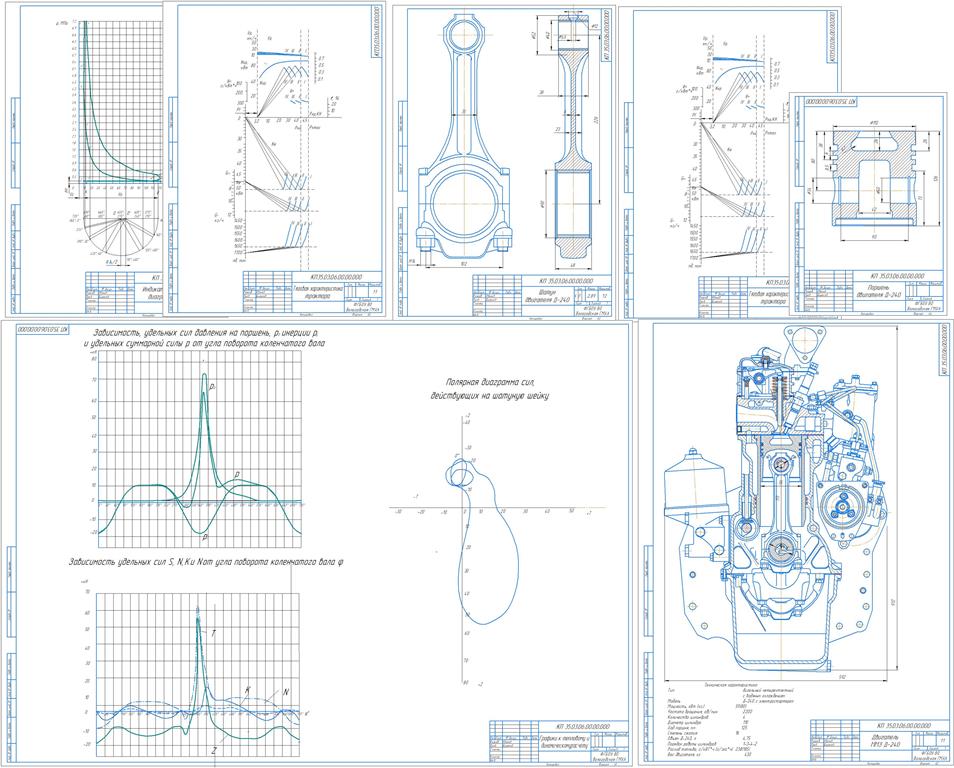

В данном курсовом проекте выполнен тепловой и динамический расчет двигателя, тяговый расчет трактора прототипом которого является МТЗ-80 с номинальной мощностью двигателя Д-240 55 кВт и номинальной частотой вращения 1500 об/мин.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1. ТЯГОВЫЙ РАСЧЕТ ТРАКТОРА 4
1.1. Тяговый диапазон трактора 4
1.2. Весовые параметры 4
1.3. Номинальная мощность двигателя 5
2. ТЕПЛОВОЙ РАСЧЕТ ДВИГАТЕЛЯ 7
2.1. Определение параметров рабочего тела 7
2.1.1. Теоретически необходимое количество воздуха для сгорания 1 кг топлива 7
2.1.2. Количество свежего заряда 7
2.2. Параметры окружающей среды и остаточные газы 8
2.3. Процесс впуска 8
2.4. Процесс сжатия 9
2.5. Процесс сгорания 10
2.6. Процесс расширения 11
2.7. Индикаторные параметры рабочего цикла 12
2.8. Эффективные показатели двигателя 13
2.9. Основные размеры цилиндра и удельные параметры двигателя 14
3. ПОСТРОЕНИЕ ИНДИКАТОРНОЙ ДИАГРАММЫ 17
4. СКОРОСТНАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ 19
5. ДИНАМИЧЕСКИЙ РАСЧЕТ КШМ 21
5.1. Избыточное давление газов в цилиндре 21
5.2. Сила давления газов на поршень 21
5.3. Силы инерции 22
5.4. Суммарная сила, действующая на поршень 22
5. 5. Момент инерции маховика 27
6. РАСЧЕТ ОСНОВНЫХ ДЕТАЛЕЙ ДВИГАТЕЛЯ 29
6.1. Расчет деталей цилиндро-поршневой группы 29
6.1.1. Определение конструктивных размеров 29
6.1.2. Расчет поршня 30
6.1.3. Расчет поршневого пальца 33
6.1.4 Расчет поршневого кольца 36
6.2. Расчет на прочность шатуна 37
6.3. Расчет на прочность крышки нижней головки шатуна 39
7. ТЯГОВАЯ ХАРАКТЕРИСТИКА ТРАКТОРА 41
7.1. Расчет передаточных чисел трансмиссии трактора и скоростей трактора 41
7.2. Построение теоретической тяговой характеристики трактора 43
8. РАСЧЕТ МУФТЫ СЦЕПЛЕНИЯ 46
ЗАКЛЮЧЕНИЕ 48
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 49
