Конкурс асов 3D-моделирования

Усовершенствование технологии выращивания гороха с модернизацией зерновой сеялки

Днепропетровский государственный аграрно-экономический университет
Кафедра сельскохозяйственные машины
Курсовой проект на тему : "Усовершенствование технологии выращивания гороха с модернизацией зерновой сеялки"
Днепропетровск 2013

В сеялке СЗ-3,6 усовершенствована сошниковая секция, путем объединения нескольких дисков в батарею, в результате получен новый тип сошника, который работает по принципу однодискового сошника.
Усовершенствованный сошник более равномерно распределяет семена по площади поля, в свою очередь ведет к более полному усвоению питательных веществ из почвы. Вслед за сошником движется каток предназначенный для уплотнения поверхности почвы. Этот каток можно использовать для регулировки глубины заделки семян.
Сошник представляет собой секцию, которая сконструирована следующим образом. К раме секций жестко прикреплена батарея дисков, которая размещена под соответствующим углом атаки. К задней части рамы прикреплен каток. Глубина заделки семян изменяется путем изменения положения катка относительно батареи дисков в вертикальной плоскости. Рама секции присоединяется к раме сеялки с помощью параллелограммной подвески.
Графическая часть содержит общий вид сеялки, сошниковой секции и деталировки.

Зміст
Вступ………………………………………………………………………………….
1 Обґрунтування кількісного і структурного складу механізованої ланки для вирощування гороху………………………………………………………...
1.1 Складання технологічної карти вирощування гороху………………………..
1.2 Побудова графіка використання тракторів……………………………………
1.3 Побудова графіка використання сільськогосподарських машин…………….
1.4 Розробка операційно-технологічної карти на сівбу гороху…………………..
1.5 Висновки по розділу…………………………………………………………….
2 Механізація сівби бобових культур……………………………………………..
2.1 Механіко-технологічні властивості насіння і добрив…………………………
2.2 Огляд конструкцій сошників сівалок…………………………………………..
2.3 Агротехнічні вимоги до зернових сівалок……………………………………..
2.4 Обґрунтування актуальності теми дипломного проекту………………………
3 Обґрунтування та розрахунок параметрів модернізованої сівалки……………
3.1 Опис об’єкту розробки………………………………………………………….
3.2 Обґрунтування модернізації сівалки……………………………………………
3.3 Технологічні розрахунки……………………………………………………….
3.4 Гідравлічні розрахунки…………………………………………………………
3.5 Енергетичні розрахунки………………………………………………………..
3.6 Розрахунки на міцність вузлів та деталей ……………………………………
4 Економічна ефективність впровадження проекту………………………………
4.1 Кількість агрегатів………………………………………………………………
4.2 Кількість працівників……………………………………………………………
4.3 Витрати на паливо-мастильні матеріали……………………………………….
4.4 Витрати на заробітну плату……………………………………………………
4.5 Витрати на амортизаційні відрахування……………………………………….
4.6 Витрати на капітальний, поточний ремонт та технічне обслуговування……
4.7 Річна економія грошових засобів………………………………………………
4.8 Річний економічний ефект………………………………………………………
Висновки …………………………………………………………………………….
Список використаної літератури …………………………………………………..

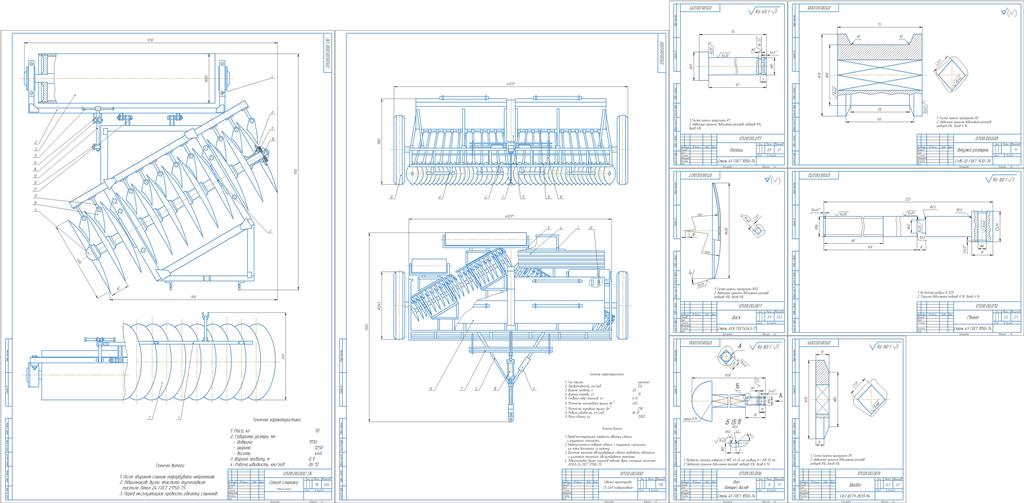

Состав: Сеялка СЗ-3,6Р (ВО), сошниковая секция (СБ), Деталировка (вал батареи дисков, диск, палец, винт, втулка распорная), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Усовершенствование технологии выращивания гороха с модернизацией зерновой сеялки

Спец_Сеялка.cdw
Креслення\desktop.ini
Креслення\Дет\1.cdw
Креслення\Дет\2.cdw
Креслення\Дет\3.cdw
Креслення\Дет\4.cdw
Креслення\Дет\5_Гвинт.cdw
Креслення\Дет\6.cdw
Креслення\Секция сошников.cdw
Креслення\СЗ-3,6.cdw
ПЗ.DOC
Спец_Секция1.cdw
Спец_Секция2.cdw
Креслення\Дет
Креслення
