Устройство разрыхляющее навесное

Костанайский Государственный Университет им.А Байтурсынова
Кафедра Машин и оборудования
Графическая часть к дипломному проекту по дисциплине "Трактора и автомобили"
На тему : "Устройство разрыхляющее навесное"
Костанай 2009

В графической части данной дипломной работы ( есть только описание и расчеты т.е ПЗ не полностью) было разработано устройство разрыхляющее навесное предназначено для установки на автомобилях-самосвалах с целью облегчения процесса выгрузки при перевозке сыпучих грузов с повышенной слеживаемостью, например, минеральных удобрений. Особенностью таких грузов является то, что при их перевозке под воздействием вибрации и в условиях повышенной влажности за время перевозки они успевают слежаться до такой степени, что при разгрузке наклоном грузовой платформы, сход материала происходит как монолитное целое. Это приводит к его заклиниванию между полом платформы и задним бортом, в результате чего выгрузка прекращается.
Чтобы завершить выгрузку, в месте схода с платформы необходимо вручную производить ручное рыхление материала лопатами или ломами, что требует больших затрат труда и времени. Для решения этой проблемы нами предлагается устройство, которое исключает применение ручного труда при разгрузке за счет механизации процесса рыхления сходящей массы в месте вероятного заклинивания материалов при сходе с платформы. Кроме того, оно обеспечивает дополнительное рыхление всей разгружаемой массе. Особенностью данной конструкции является то, что является навесным и быстро может быть установлено при необходимости на автомобиль и быстро снято, когда эта необходимость исчезнет. Причем сам автомобиль сколько-нибудь значительных доработок не требует.

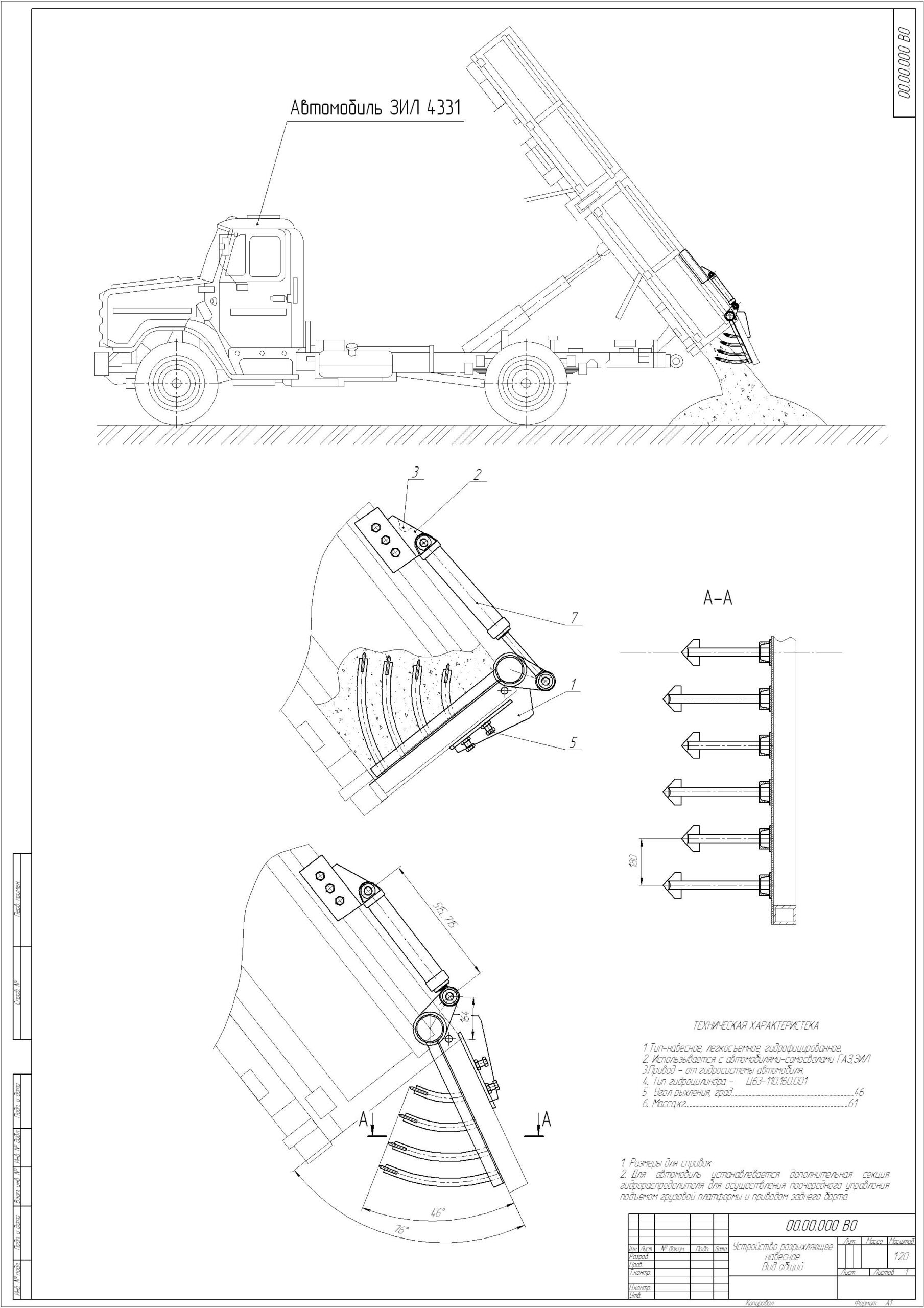

Данная графическая часть содержит в себе: Лист А1-общий вид Устройства разрыхляющего установленного на автомобиле, А1-сборочные узлы устройства, А1-деталировка устройства, Спецификации, описание устройства с расчетами - на 9 стр, статья из журнала - 7 стр.

Состав: ВО Устройство разрыхляющее навесное установленное на автомобиле, СБ Сборочные единицы устройства, Деталировка устройства, Спецификации к сборочным единицам, Описание и расчет некоторых элементов конструкции на 9стр. Статья из журнала откуда была взята идея устройства на 7 стр. Язык документа

Софт: КОМПАС-3D 13SP2
