Жатка очесывающая. Модернизация жатвенной части зерноуборочного комбайна

Костанайский государственный университет им. А. Байтурсынова
Кафедра машин и оборудования
Дипломный проект по дисциплине "Сельскохозяйственные машины"
На тему: «Модернизация жатвенной части зерноуборочного комбайна»
Костанай 2012

Цель дипломного проекта – повышение производительности комбайнов за счет применения модернизированной жатки с использованием способа очесывания.
Рассмотрены технические характеристики современных жаток и зерноуборочных комбайнов. Приведено описание технологического процесса очесывания и требования к нему. Проведен анализ конструкций очесывающих жаток и произведен выбор рациональной однобарабанной схемы для применения на модернизированной жатке-хедере. Разработана конструкция очесывающей жатки на базе жатки ЖКН-6 для комбайнов Енисей-1200, проведен расчет привода и расчет на прочность очесывающего барабана. Проведена технико-экономическая оценка применения на комбайнах Енисей-1200 модернизированной жатки в сравнении с базовой для прямого комбайнирования.
Дипломный проект содержит 68 страниц, 9 рисунков, 13 таблиц, 26 литературных источников.
Графическая часть содержит 2 листа формата А1.

Техническая характеристика жатки:

тип агрегатирования- фронтальный навесной
ширина захвата-6 м
агрегатирование - комбайн Енисей 1200
рабочая скорость - до 10 км/ч
частота вращения очесывающего барабана-400-700 об/мин

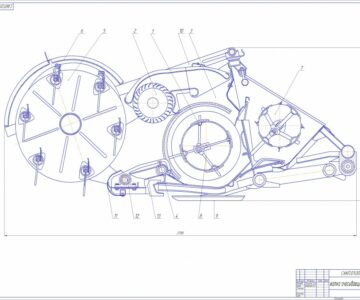

Состав: Жатка очесывающая (ВО), Барабан очесывающий (СБ), Вал приводной (СБ), Деталировка (чистик), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 15 SP2

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Жатка очесывающая. Модернизация жатвенной части зерноуборочного комбайна

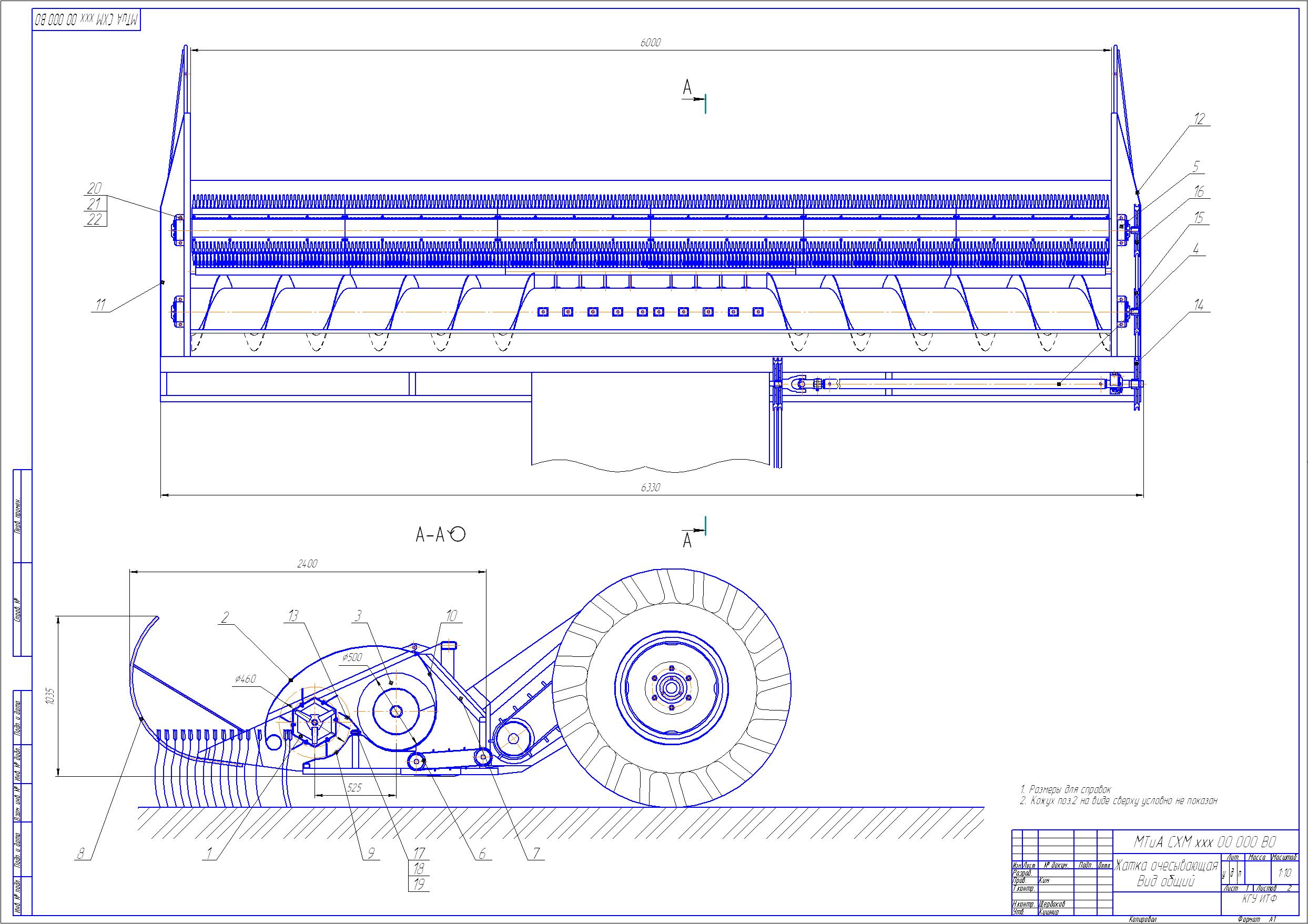

ОВ Жатка очесывающая1.cdw
Барабан очесывающий.spw
Вал приводной.spw
Диплом Очесывающая жатка.doc
Жатка очесывающая.spw
