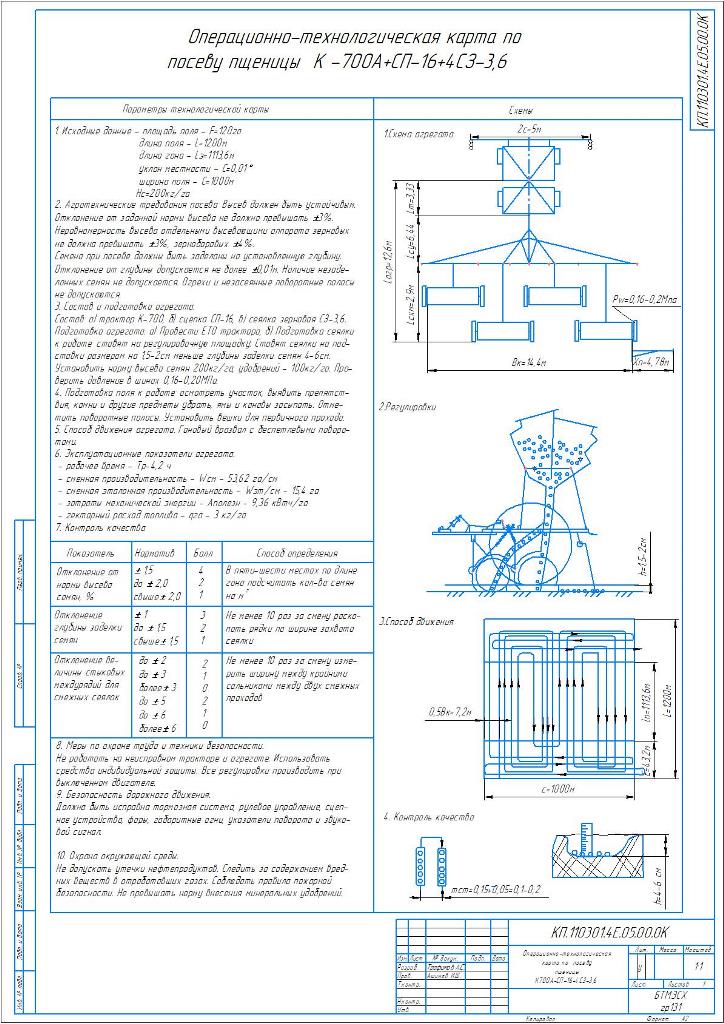

На чертеже показаны регулировки, способ движения агрегата, контроль качества, схема агрегата. Указаны агротехнические требования, состав и подготовка агрегата, меры по охране труда, безопасность дорожного движения, охрана окружающий среды.
Состав: а) трактор К-700, б) сцепка СП-16, в) сеялка зерновая СЗ-3,6.
Исходные данные:
площадь поля - F=120га
длина поля - L=1200м
длина гона - Lэ=1113,6м
уклон местности - С=0,01°
ширина поля - С=1000м
Нс=200кг/га
БТМЭСХ гр131
это чертеж или фото?
Операционно-технологическая карта по посеву пшеницы К700А+СП-16+4СЗ-3,6 в формате КОМПАС. Это не картинка а CAD файл, смотрите описание и список файлов, все показано.
