Подкапывающее устройство картофелеуборочного комбайна ККУ-2А

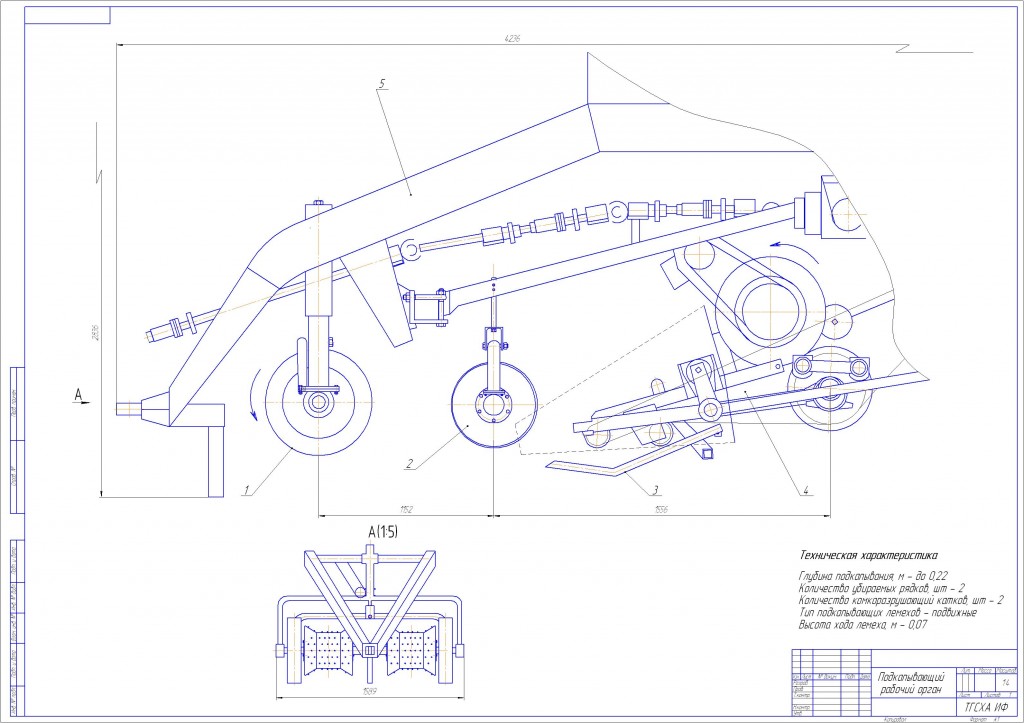

Подкапывающее устройство картофелеуборочного комбайна ККУ-2А предназначена для осуществления подкапывания почвенно-картофельной массы и транспортирования к элеваторам и комкоразрушающему устройству. На чертеже приводится основные рабочие органы подкапывающего устройства картофелеуборочного комбайна ККУ-2А.

Техническая характеристика
Глубина подкапывания, м - до 0,22
Количество убираемых рядков, шт - 2
Количество комкоразрушающий катков, шт - 2
Тип подкапывающих лемехов - подвижные
Высота хода лемеха, м - 0,07

Состав: Вид общий, спецификация Язык документа

Софт: Компас v13

Файлы:

Каталог / Сельское хозяйство / Подкапывающее устройство картофелеуборочного комбайна ККУ-2А

Комбайн.cdw
Спецификация комбайна.spw
